Сетевые шлюзы Mitsubishi Electric

Шлюз для сети LonWorks LMAP02-E

Все модели City Multi, а также бытовые системы М- и S-серий (new A-control), полупромышленные кондиционеры Mr. Slim (A-control) и приточно-вытяжные установки Lossnay.

Управление: - вкл/выкл; - блокировка пульта; - режим; - целевая температура; - скорость вентилятора; - выключить все блоки.

Контроль: - вкл/выкл; - блокировка пульта; - режим; - целевая температура; - температура в помещении; - скорость вентилятора; - код неисправности.

Документация:

1) LMAP02-E — руководство по установке прибора.
2) SNVT спецификация — описание SNVT-переменных.

Примечания:

1. Для приборов LMAP02-E следует предусмотреть электропитание (220 В).
2. Один прибор LMAP02-E рассчитан на 50 внутренних блоков.
3. Если количество внутренних блоков превышает 50, то следует создать объединения наружных блоков, в каждом из которых не более 50 внутренних. Для каждого из таких объединений устанавливается прибор LMAP02-E.

Программный шлюз для сети BACnet PAC-YG31CDA

Все модели City Multi, а также бытовые системы М- и S-серий (new A-control), полупромышленные кондиционеры Mr. Slim (A-control) и приточно-вытяжные установки Lossnay.

Документация:

1) PAC-YG31CDA - руководство по установке программного шлюза BACnet.

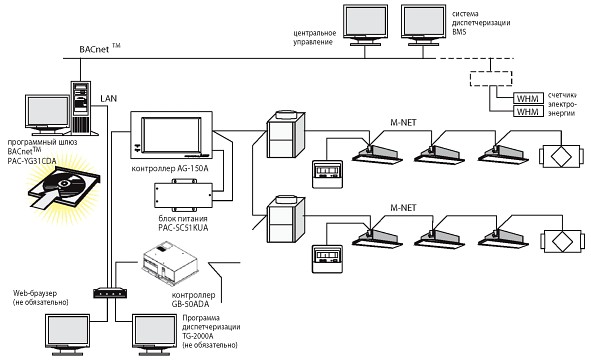

Мультизональные системы City Multi могут быть подключены к системе диспетчеризации здания (BMS) через BACnetTM

Примечание.

1 программный шлюз PAC-YG31CDA и компьютер могут взаимодействовать с 10 универсальными контроллерами AG-150A или GB-50ADA, обеспечивая доступ к 500 внутренним блокам.

Аппаратный шлюз для сети BACnet BAC-HD150

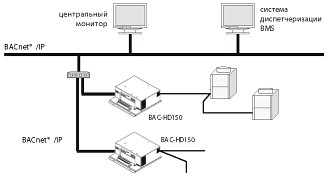

Системы City Multi могут быть подключены в систему диспетчеризации (BMS - Building Management System), постоенные по технологии BACnet®, с помощью аппаратного шлюза BAC-HD150-E.

Один шлюз BAC-HD150-E организует взаимодействие с группой наружных блоков, к которым подключено не более 50 внутренних блоков.
