Центральный контроллер Mitsubishi Electric AT-50A

Центральный контроллер AT-50A

  • Контроллер Mitsubishi Electric AT-50A оснащен цветным 5-ти дюймовым сенсорным дисплеем с яркой подсветкой.
  • Жидкокристаллическая матрица имеет размер 320 х 240 точек (QVGA) и выполнена по технологии TFT, обеспечивающей высокое быстродействие, четкость и контрастность изображения. Яркость изображения и громкость звука регулируются при настройке.
  • Подсветка включается при первом касании экрана. Автоматическое отключение происходит через 1/3/5/7 или 10 минут после последнего касания. При возникновении неисправности в системе кондиционирования подсветка включается.
  • Прибор AT-50A может контролировать 50 объектов. Объект — это группа внутренних блоков, приточно-вытяжных установок Lossnay или сторонняя система, подключенная в сеть M-NET через контроллер PAC-YG66DCA-J.
  • Центральный контроллер AT-50A кроме основных функций управления и контроля имеет ряд дополнительных возможностей: дежурное отопление/охлаждение, автоматический возврат к заданной температуре (временное изменение целевой температуры на 1, 2, 3 или 4°С), а также 2 сезонных недельных таймера.

Примечание.

Взаимодействие с приборами PAC-YG60MCA-J, PAC-YG63MCA-J, а также PWFY-P VM-E-BU/AU не предусмотрено.

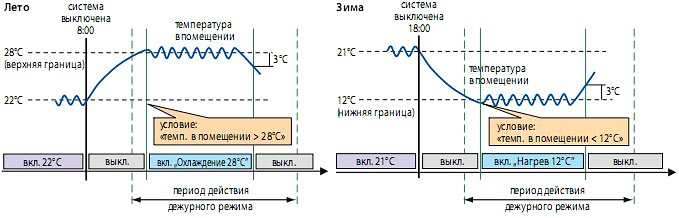

Дежурное кондиционирование

Дежурное кондиционирование позволяет автоматически поддерживать температуру в неиспользуемом помещении, не допуская его переохлаждения зимой или чрезмерного нагрева летом. Например, кондиционер выключен, но если температура в помещении достигает минимального или максимального значения, установленного пользователем, то кондиционер включается в режиме нагрева или охлаждения соответственно.

Дежурное кондиционирование
Функция Описание Управление Мониторинг

Вкл/выкл

Включение и выключение группы или всех групп одновременно. Светодиодный индикатор будет включен, если работает хотя бы одна группа.

©

©

Режим работы

Переключение режимов работы: охлаждение, осушение, автоматический, циркуляция, нагрев воздуха.

©

©

Установка целевой температуры Устанавливается целевая температура для группы.
Диапазон:
1) охлаждение/осушение: 19°С - 30°С;
2) нагрев: 17°С-28°С;
3) автоматический: 19°С-28°С;
4) дежурный (ночной):
макс. 19°С - 30°С [Mr. Slim: 19°С - 30°С]
мин. 12°С - 28°С [Mr. Slim: 17°С - 28°С]
Диапазон целевых температур зависит от модификации внутреннего блока.

©

©

Изменение скорости вентилятора Изменение скорости воздушного потока.
Модели с 5 скоростями: выс.-средн.1 -средн.2-низк.-авто
Модели с 4 скоростями: выс.-средн.1-средн.2-низк.
Модели с 3 скоростями: выс.-средн.-низк.
Модели с 2 скоростями: выс.-низк.
Количество скоростей зависит от модификации внутреннего блока.

©

©

Направление подачи воздуха

Направление подачи воздушного потока: 5 или 4 положения, качание, автоматически, вкл/выкл
Настройка направления подачи воздуха зависит от модификации внутреннего блока.

©

©

Блокировка местных пультов Вкл/выкл, смена режима работы, изменение целевой температуры, а такжесброс индикации «Фильтр» на местных пультах могут быть заблокированы центральным контроллером.
Для вентустановок Lossnay доступна только блокировка вкл/выкл и сброса индикации «Фильтр».

©

©

Блокировка

АТ-50А

Интерфейсные устройства контроллера АТ-50А (сенсорный экран, каждая из кнопок F1, F2 и ON/OFF) могутбыть дезактивированы.

Для снятия блокировки предусмотрен пароль.

©

©

Индикация неисправности

При наличии неисправности в системе на пульте управления индицируется код неисправности и адрес блока.

Светодиодный индикатор мигает. Иконка неисправной группы помечена знаком «неисправность». На экране неисправностей отображаются адрес блока и код неисправности. В архиве неисправностей фиксируется время и дата неисправности, адрес прибора и код ошибки, а также адрес прибора, определившего неисправность.

-

□©


Функция Описание Управление Мониторинг

Работа по таймеру

Недельный таймер содержит 12 настраиваемых шаблонов работы. Каждый шаблон состоит из 16 действий (вкл/ выкл, смена режима, изменение целевой температуры, изменение скорости вентилятора, изменение направления воздушного потока, блокировка местного пульта). Предусмотрен летний и зимний недельные таймеры. Таймер текущего дня может содержать до 5 шаблонов. Шаг установки времени — 5 минут.

О

О

Ночной (дежурный) режим

Устанавливается период действия дежурного режима и температурный диапазон, в котором допускается колебание температуры в помещении. Кондиционер выключен, но при выходе за границы температурного диапазона он автоматически включается на нагрев или охлаждение.

©

©

Отдельная вентустановка

Управление независимой вентустановкой Lossnay: переключение режимов байпас/рекуперация/ автоматический.

©

©

Связанная вентустановка

Вентустановка работает синхронно с группой внутренних блоков. Режим работы вентустановки изменяться не может.

©

©

Ограничение диапазона целевой температуры

Диапазон целевой температуры, устанавливаемой с местного пульта управления может быть ограничен в режиме охлаждения, нагрева и в автоматическом режиме (одновременнодля всех групп).
Эта функция не используется с МА-пультами управления, а также определяется типом внутреннего блока.

©

©

Установка сезонных режимов

Если данный центральный контроллер настроен как главный, то режимы могут быть заблокированы следующим образом:
1) Охлаждение заблокировано — недоступны следующие режимы: охлаждение, осушение, автоматический.
2) Нагрев заблокирован — недоступны следующие режимы: нагрев и автоматический.
3) Охлаждение и нагрев заблокирован — недоступны следующие режимы: охлаждение, осушение, нагрев и автоматический.

©

©

Автосмена режима

Режим работы выбирается автоматически в зависимости от целевой температуры и температуры воздуха в помещении, которая измеряется внутренним блоком. Эта функция центрального контроллера не может быть одновременно использована с аналогичной функцией наружного блока.

-


Функция Описание Управление Мониторинг

Внешние входные сигналы

Предусмотрена реакция на внешние сигналы:
1) Статический сигнал: «Принудительное отключение» или «Общее отключение».
2) Импульсный сигнал: «Общее отключение» или «Блокировка местных пультов». Может быть выбран только один из указанных входных сигналов.
Потребуется ответная часть разъема PAC-YT41HAA (продается отдельно), а также реле, источник питания и другие компоненты сторонних производителей.

©

©

Внешние выходные сигналы

Предусмотрен вывод статическихсигналов «Включен/выключен» и «Авария/норма».
Потребуется ответная часть разъема РАС-УТ41НАА(продается отдельно),атакже реле, источник питания и другие компоненты сторонних производителей.

©

©

Проверка количества хладагента

Функция используется для установления факта утечки хладагента. Если данная функция задействована в пульте, то она не может быть одновременно использована в наружном блоке.
Применяется только в системахСку MultiY(KpoMe PUMY) и R2.

Настройка главный/ подчиненный

Если в системе присутствует несколько центральных пультов управления с различной функциональностью, то настройте пульт, имеющий наибольшее количество функций как главный, а пульт с меньшими функциональными возможностями — как подчиненный.

+

-

Функциональные кнопки

Функциональные кнопки F1hF2 могутбыть настроены для включения следующих режимов: дежурный (ночной) режим,таймер, режим работы, коррекция температуры, а также блокировка местных пультов управления.

©

©

Обозначения:

© - каждая группа отдельно или все группы одновременно;
□ - каждый блок;
О - каждая группа;
+ - доступно;
■ - каждое объединение групп отдельно;
— - функция отсутствует.

Сезонный таймер

Центральный контроллер AT-50A имеет 2 встроенных недельных таймера. Для каждого из них задается период действия. Например, один таймер для сезона охлаждения воздуха, другой — для сезона нагрева.

Сезонный таймер
