Наружные блоки Mitsubishi Electric, серия Y G5, для мультизональных VRF-систем City Multi G5

охлаждение-нагрев: 11,2-140,0 кВт

В системах серии «Y» внутренние блоки одновременно могут работать только в одинаковом режиме (охлаждение или нагрев)

Наружные блоки Mitsubishi Electric PUMY-P100-140YHMB/VHMB PUHY-P200-1250YSJM-AНаружные блоки Mitsubishi Electric PUHY-EP200-900Y(S)JM-AНаружные блоки Mitsubishi Electric PUHY-RP200-900Y(S)JM-AНаружные блоки Mitsubishi Electric PUHY-HP200-500Y(S)HM-A

Серия Y стандарт: PUMY-P100-140YHMB/VHMB PUHY-P200-1250YSJM-A

Серия Y высокоэффективная: PUHY-EP200-900Y(S)JM-A

Серия Y Replace PUHY-RP200-900Y(S)JM-A

Серия Y ZUBADAN: PUHY-HP200-500Y(S)HM-A

  • Целевая температура испарения в режиме охлаждения может быть повышена с 0°С (стандартное значение) до +4°С, что увеличивает производительность по явной теплоте и обеспечивает комфортное охлаждение.
  • Суммарная установочная мощность внутренних блоков может быть увеличена до 200% (для того, чтобы задействовать эту возможность, следует проконсультироваться с поставщиком оборудования).
  • Во всех моделях применяются только компрессоры и вентиляторы с инверторным приводом (DC-инвертор), поэтому пусковой ток не превышает максимального значения рабочего тока.
  • Минимизация количества взаимосвязанных компрессоров для увеличения надежности системы (не более 3 в одном гидравлическом контуре). Предусмотрена аварийная работа многокомпрессорной системы с неисправным компрессором.
  • Благодаря применению переохладителя в наружном блоке снижаются гидравлические потери в магистралях фреонопроводов и минимизируется заправка хладагента. В качестве разветвителей используются Т-образные тройники.
  • В конструкции наружного блока предусмотрен изолированный отсек для компрессора, что существенно уменьшает уровень шума наружного агрегата во всех направлениях.

Серия Y (22.4~140.0 кВт)

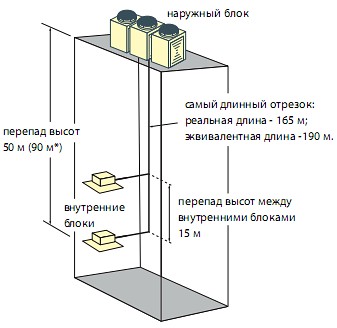

Длина магистрали фреонопроводов:

суммарная длина всех участков....................................................................................... не более 1000 м (PUHY-HP - 300 м)
самый длинный участок от наружного блока............................................................ не более 165 м (PUHY-HP - 150 м)
самый длинный участок от наружного блока (эквивалентная длина).......... не более 190 м (PUHY-HP - 175 м)
после первого разветвителя до дальнего внутреннего блока.......................... не более 40 м (90 1) м
между модулями, составляющими наружный блок................................................ не более 10 м

Перепад высот между блоками:

внутренние - наружный (наружный выше)................................................................. не более 50 (90 2) м
внутренние - наружный (наружный ниже).................................................................. не более 40 (60 2) м
внутренний - внутренний.................................................................................................... не более 15 м
между модулями, составляющими наружный блок................................................ не более 0.1 м

1 Расстояние от первого разветвителя до самого дальнего внутреннего блока может быть увеличено до 90 м, если все внутренние блоки расположены в одном уровне (на одном этаже).
2 Перепад высот может достигать значений, указанных в скобках, при выполнении изложенных ниже условий.

Серия Y (22.4~140.0 кВт)

Увеличение перепада высот систем серии Y

Для увеличения перепада высот требуется модификация наружных блоков. Модификации подлежат только отмеченные в таблице модели.

PUHY-P Y(S)JM-A

200

250

300

350

400

450

500

550

600

650

700

750

800

850

900

950

1000

1050

1100

1150

1200

1250

Серия Y стандарт

x

x

x

x

x

x

Серия Y высокоэффективная

x

x

x

x

x

x

-

-

-

-

-

-

-

1. Если наружный блок расположен выше внутренних, то перепад высот может быть увеличен до 90 м с помощью следующих мер.

а) Необходимо записать новую управляющую программу в контроллер наружного блока.
б) В наружный блок устанавливается дополнительный датчик промежуточного давления (опция PAC-KBU90MH-E).
в) Нижняя граница температурного диапазона в режиме нагрева ограничивается значением -10°С.

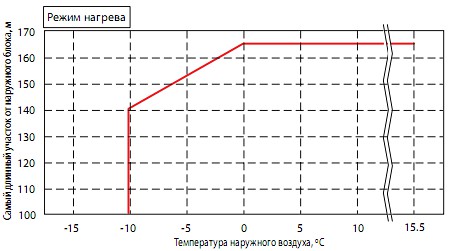

г) Длина наибольшего участка магистрали хладагента от наружного блока до внутренних не должна превышать указанных на рисунке справа ограничений.
д) Суммарная длина всех участков фреонопроводов ограничивается значением 300 м.
е) Модель PUHY-P200YHM-A: расстояние от наружного блока до первого разветвителя ограничивается значением 90 м.
ж) Диаметр жидкостного фреонопровода (магистраль нагнетания) увеличивается на 1 типоразмер относительно стандартного значения.

2. Если наружный блок расположен ниже внутренних, то перепад высот может быть увеличен до 60 м с помощью следующих мер.

а) Необходимо записать новую управляющую программу в контроллер наружного блока.
б) Нижняя граница температурного диапазона в режиме охлаждения ограничивается значением +10°С.

Максимальное расстояние от наружного блока до любого из внутренних блоков

Максимальное расстояние от наружного блока до любого из внутренних блоков
