Системы управления полупромышленной серии Mr. Slim

Встроенные системы управления Mr. Slim

1

система
1 внутренний блок - 1 наружный
двойная мульти-сплит система

Могут быть использованы проводной и беспроводный пульты.

Опции не требуются, если используются пульты, поставляемые в комплекте с внутренними блоками.

2

система
1 внутренний блок - 1 наружный
двойная мульти-сплит система

К одному блоку (или группе) может быть подключено не более 2 пультов.

Проводной и ИК-пульт могут быть использованы одновременно.

* PAR-21MAA(PAR-30MAA)
проводной пульт .PAR-21MAAT-E проводной пульт для PKA . PAR-SL97A-E беспроводной пульт

* PAR-SL94B-E
беспроводной пульт для PCA-KA

3

2 системы: 1 внутренний блок - 1 наружный система 1:1 и двойная мульти-сплит система

К одному пульту можно подключить не более 16 независимых систем.

Каждая из систем в данном объединении работает по своему датчику температуры.

Для управления данным объединением (группой) может быть использовано не более 2 пультов.

MAC-397IF

Интерфейсный прибор должен быть подключен к каждому внутреннему блоку, имеющему наружных агрегат SUZ. Для систем с наружными блоками полупромышленной серии (PU....) опции не требуются.

4 2 системы: 1 внутренний блок - 1 наружный 2 системы: 1 внутренний блок - 1 наружный

Блокируется только фикция включения/выключения. Другие настройки могут производиться в период блокирования.

Автоматическая работа может быть организована только по внешнему таймеру.

PAC-SE55RA-E

Ответная часть к разъему на плате внутреннего блока.
Релейная плата и панель управления изготавливаются или приобретаются самостоятельно.

5

2 системы: 1 внутренний блок - 1 наружный 2 системы: 1 внутренний блок - 1 наружный

Импульсный сигнал может включать и выключать систему.

Сигнал состояния (12 В пост.тока) можно вывести на панель управления.

PAC-SA88HA-E/PAC-725AD

Ответные части к разъемам на плате внутреннего блока.
Релейная плата и панель индикации изготавливаются или приобретаются самостоятельно.

6

2 системы 1 внутренний блок - 1 наружный двойная мульти-сплит система

Можно организовать удаленный контроль состояния системы: включена/выключена, исправна/неисправна. Выходные сигналы:

а) сухой контакт - опция PAC-SF40RM;

б) 12В пост, тока - опция PAC-SA88HA-E.

PAC-SA88HA-E/PAC-725AD
Ответные части к разъемам на плате внутреннего блока.

PAC-SF40RM
Блок гальванической развязки.

Релейная плата и панель индикации изготавливаются или приобретаются самостоятельно.

7

система
1 внутренний блок - 1 наружный


Недельный таймер

Предварительно создаются 8 температурных шаблонов, комбинации которых могут применяться независимо для каждого дня недели.

Простой таймер

Включение/выключение системы в пределах 72 часов (шаг настройки 1 час).

Таймер автоотключения

Устанавливается время до отключения (от 30 минут до 4 часов 30 минут). Простой таймер и таймер автоотключения не могут быть использованы одновременно.

Функция автоматической работы по таймеру встроена в пульты PAR-21MAA и PAR-30MAA.

8 подключение к сети M-NET

Приточно-вытяжная установка Lossnay подключается к внутреннему блоку кондиционера.

PAC-SF81MA-E
M-NET адаптер для систем с наружными блоками PU...
MAC-399IF-E
M-NET адаптер для систем с наружными блоками SUZ...
9 кабель Lossnay PAR-21MAA (PAR-30MAA)

Приточно-вытяжная установка Lossnay подключается к внутреннему блоку кондиционера.

Соединительный кабель (в комплекте с приточно-вытяжной установкой)

Внешние системы управления Mr. Slim

Все системы Mr. Slim:

Все системы Mr. Slim имеют разъемы на печатных платах, предназначенные для организации управления и контроля по статическим сигналам. Для подключения потребуется приобрести (опция) или подобрать самостоятельно ответную часть соответствующего разъема.

ШЛЮЗ для сетей EIB / KNX, Modbus / RTU, LonWorks

все системы Mr. Slim

ШЛЮЗ для сетей EIB / KNX, Modbus / RTU, LonWorksШЛЮЗ для сетей EIB / KNX, Modbus / RTU, LonWorksШЛЮЗ для сетей EIB / KNX, Modbus / RTU, LonWorks

Управление и контроль:

- вкл/выкл;
- блокировка ИК-пульта;
- режим;
- целевая температура;
- скорость вентилятора;
- положение направляющей воздушного потока;
- флаг и код неисправности;
- и другие.

Примечания:

1. Указанные приборы подключаются к каждому внутреннему блоку.

2. Одновременное применение нескольких шлюзов невозможно.

3. 32 прибора ME-AC-MBS-1 могут быть подключены к специальному GSM-модему ME-AC-SMS-32 для организации управления и мониторинга посредством SMS-сообщений.

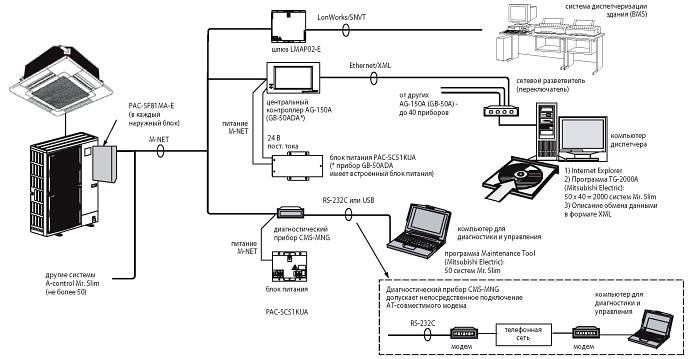

A-control Mr. Slim:

все модели, использующие хладагент R407C или R410A (кроме SUZ-KA).

A-control Mr. Slim:

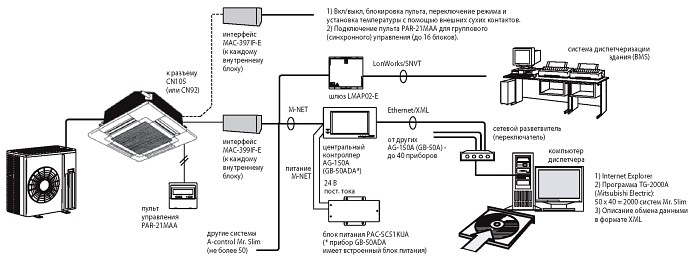

A-control Mr. Slim: с наружными блоками SUZ-KA

A-control Mr. Slim: с наружными блоками SUZ-KA
