Функции управления и контроля в системах кондиционирования Mitsubishi Electric

Пульт управления PAR-21MAA или PAR-30MAA

Предусмотрена возможность подключения пультов управления PAR-21МАА или PAR-30MAA, которые имеют множество специальных функций, встроенный 7-дневный таймер, а также русифицированный интерфейс.

Групповое управление

Один пульт управления может одновременно задавать рабочие параметры для нескольких систем кондиционирования (до 16).

Подключается к мульти-сплит системам MXZ

Внутренний блок может быть использован в составе инверторных мульти-сплит систем на базе наружных блоков MXZ.

Синхронная мульти-сплит система

Несколько внутренних блоков (2, 3 или 4 — в зависимости от модификации наружного агрегата) могут быть подключены к одному наружному агрегату. Все внутренние блоки в данной мульти-сплит системе будут работать только синхронно. Такие мульти-сплит системы предназначены для кондиционирования больших монообъемных помещений.

Центральное включение/выключение

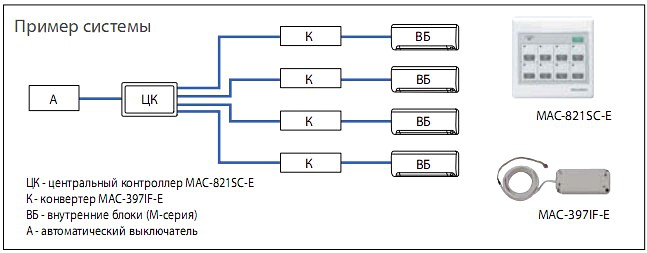

Приборы такого типа могут быть подключены к центральному контроллеру MAC-821SC-E, который обеспечивает включение и выключение, а также индикацию состояния групп (не более 8).

Центральное включение/выключение

Подключение к сигнальной линии M-NET

Приборы такого типа могут быть подключены к сигнальной линии центральных контроллеров мультизональных систем (контроллеры M-NET), например, многофункциональный контроллер AG-150A.

Ротация, резервирование и включение дополнительной системы

(1) Ротация и резервирование

  • Основная и резервная системы работают попеременно с заданным интерваломдля выравнивания наработки.
  • Если система, работающая в данный момент, выходит из строя, то включается резервная.

Структурная схема системы

Структурная схема системы

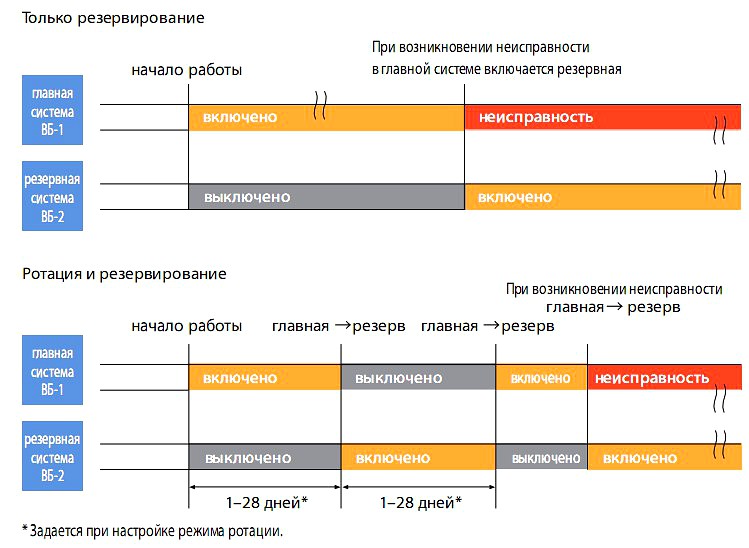

Алгоритм работы

Алгоритм работы

(2) Включение дополнительной системы

  • Если температура в помещении повышается и превышает целевое значение на установленную величину, то дополнительно к основной включается резервная система.
  • Если температура в помещении снижается на 4°С ниже целевого значения, то дополнительная система отключается.
  • Данная функция предусмотрена только для резервирования в режиме охлаждения при активированной функции ротации.

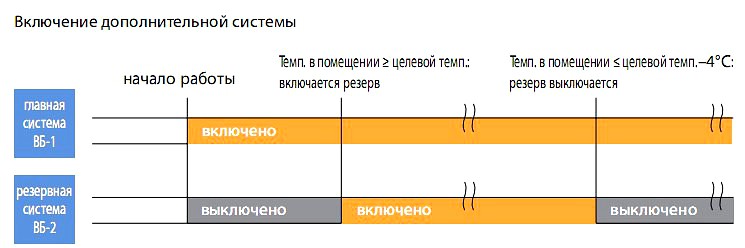

Алгоритм работы

Включение дополнительной системы
