Преобразователи / конверторы / шлюзы для мультизональных VRF-систем City Multi

Наименование прибора

Описание

PAC-SF81MA-E

Конвертор для подключения полупромышленных кондиционеров Mr. Slim «A-control» и «New A-control» в системы управления мультизональных VRF-систем City Multi. Конвертор устанавливается в каждый наружный блок.

MAC-399IF-E

Конвертор для подключения бытовых и полупромышленных кондиционеров «New A-control» в системы управления мультизональных VRF-систем City Multi. Один конвертор подключает один кондиционер.

CMS-MNG-E

Диагностический прибор для систем City Multi. Прибор подключается к компьютеру через последовательный порт RS-232C или USB и позволяет осуществлять управление, контроль, а также сбор информации о рабочих параметрах системы. Допускается подключать диагностический прибор непосредственно к модему для удаленного мониторинга системы кондиционирования. При использовании конвертора PAC-SF81MA-E прибор может применяться для связи с полупромышленными кондиционерами Mr. Slim «A-control».

GB-50ADA AG-150A

Универсальный центральный контроллер. Прибор оснащен сетевым интерфейсом Ethernet и имеет встроенный веб-сервер. Существует описание формата обмена данными (XML) для формирования произвольных систем управления.

Контроллер совместно с компьютером может использоваться для подключения к сети BACnet, на компьютер в этом случае устанавливается специальное программное обеспечение PAC-YG31CDA, поставляемое компанией Mitsubishi Electric.

BAC-HD150

Интерфейс (шлюз) для подключения полупромышленных кондиционеров Mr. Slim «A-control», приточно-вытяжных установок Lossnay, а также мультизональных систем City Multi к системам диспетчеризации зданий через сеть BACnet.

LMAP02-E

Интерфейс (шлюз) для подключения полупромышленных кондиционеров Mr. Slim «A-control», приточно-вытяжных установок Lossnay, а также мультизональных систем City Multi к системам диспетчеризации зданий через сеть LonWorks. К прибору прилагается описание сетевых переменных — SNVT.

ME-AC-KNX-15 ME-AC-KNX-100

Приборы для интеграции систем кондиционирования воздуха City Multi и вентустановок Lossnay в системы KNX TP-1 (EIB).

ME-AC-MBS-50 ME-AC-MBS-100 ME-AC-MBS-150 ME-AC-MBS-200

Приборы для интеграции систем кондиционирования воздуха City Multi и вентустановок Lossnay в системы Modbus (RTU и TCP).

Mitsubishi Electric CMS-MNG - диагностический прибор для систем City Multi

Диагностический прибор CMS-MNG

Диагностический прибор CMS-MNG-E имеет 2 встроенных интерфейса для взаимодействия с компьютером: RS-232C и USB. На компьютере должна быть установлена специализированная диагностическая программа Mitsubishi Electric Maintenance Tool версии не ниже 4.21. Новый программно-аппаратный комплекс не только выполняет диагностические функции, но и используется для настройки и контроля приборов PAC-YG60MCA, PAC-YG63MCA и PAC-YG66DCA.

1) Для использования последовательного интерфейса RS-232C потребуется перекрестный (нуль-модемный) кабель для соединения с компьютером, и прямой (модемный) — для непосредственного подключения модема. На диагностическом приборе установлен разъем DB9P. Внешний АТ-совместимый модем не только позволяет организовать диагностику, инициированную удаленным компьютером, но и произвести исходящее с объекта соединение по предварительно введенному номеру при возникновении какой-либо неисправности.

2) При непосредственном подключении диагностического прибора к компьютеру можно использовать USB интерфейс. Для этого потребуется стандартный кабель с разъемами типа USB A - USB B. Драйвер USB диагностического прибора входит в состав дистрибутива программы Maintenance Tool версии выше 4.21.

Примечания:

1. Диагностическая программа Maintenance Tool версии 4.21 и выше совместима с прежними диагностическими

приборами CMS-MNF и CMS-MNF-B.

2. Не допускается одновременно использовать оба интерфейса RS-232C и USB.

Mitsubishi Electric GB-50ADA1 TCP/IP XML

Mitsubishi Electric GB-50ADA1 TCP/IP XML

Приборы для интеграции систем кондиционирования воздуха City Multi и вентустановок Lossnay в системы KNX TP-1 (EIB)

Характеристика

Значение

Примечание

Аппаратное взаимодействие с контроллером GB-50ADA (или AG-150A)

Ethernet



Программное взаимодействие с контроллером GB-50ADA (или AG-150A)

TCP/IP XML



Количество взаимодействующих контроллеров GB-50ADA (или AG-150A)

не более 2



Количество групп (внутренних блоков)

не более 100

Каждый контроллер GB-50A (или AG-150A) управляет 50 группами, в составе которых не более 50 внутренних блоков и вентустановок Lossnay.

Количество групп EIB

5902



Существуют 2 модификации EIB-шлюзов:

  • ME-AC-KNX-15 — до 15 групп внутренних блоков City Multi и вентустановок Lossnay;
  • ME-AC-KNX-100 — до 100 групп внутренних блоков City Multi и вентустановок Lossnay.

Mitsubishi Electric GB-50ADA1 TCP/IP XML

Mitsubishi Electric GB-50ADA1 TCP/IP XML

Приборы для интеграции систем кондиционирования воздуха City Multi и вентустановок Lossnay в системы Modbus (RTU и TCP)

Характеристика

Значение

Примечание

Аппаратное взаимодействие с контроллером GB-50ADA (или AG-150A)

Ethernet



Программное взаимодействие с контроллером GB-50ADA (или AG-150A)

TCP/IP XML



Взаимодействие с системой Modbus

Ethernet (TCP/IP), RTU (RS232/RS485)

Количество взаимодействующих контроллеров GB-50ADA (или AG-150A)

не более 4



Количество групп (внутренних блоков)

не более 200

Каждый контроллер GB-50A (или AG-150A) управляет 50 группами, в составе которых не более 50 внутренних блоков и вентустановок Lossnay.

Количество переменных на каждую группу

18

Адреса Modbus

Количество переменных на каждый контроллер GB-50ADA (или AG-150A)

901

Адреса Modbus

Максимальное количество переменных

3604

Адреса Modbus

Существуют 4 модификации серверов Modbus:

  • ME-AC-MBS-50 — до 50 групп внутренних блоков City Multi и вентустановок Lossnay;
  • ME-AC-MBS-100 — до 100 групп внутренних блоков City Multi и вентустановок Lossnay;
  • ME-AC-MBS-150 — до 150 групп внутренних блоков City Multi и вентустановок Lossnay;
  • ME-AC-MBS-200 — до 200 групп внутренних блоков City Multi и вентустановок Lossnay.

Совместно с приборами ME-AC-KNX-15/100 и ME-AC-MBS-50/100/150/200 допускается применение контроллера AG-150A, подключенного по схеме без масштабирующих контроллеров PAC-YG50ECA (контроллеров расширения).

Аппаратный интерфейс (шлюз) BAC-HD150 для сети BACnet®

Системы City Multi могут быть подключены в систему диспетчеризации (BMS -Building Management System), постоенную по технологии BACnet®, с помощью аппаратного шлюза BAC-HD150-E. BACnet — это открытый протокол, широко применяемый в системах диспетчеризации для объединения различных инженерных систем от разных производителей. Обычно этот протокол используется для построения крупномасштабных систем управления.

Один шлюз BAC-HD150-E организует взаимодействие с 50 внутренними блоками, включая вентустановки Lossnay, а также полупромышленные кондиционеры Mr. Slim. Возможности шлюза могут быть расширены до 150 блоков при использовании масштабирующих контроллеров PAC-YG50ECA (необходимо 3 шт.).

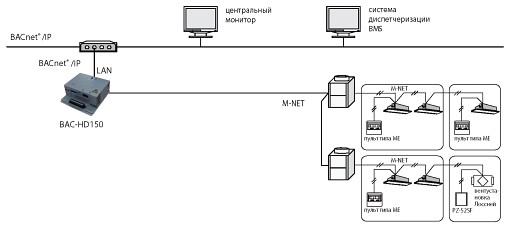

Подключение 50 блоков

Подключение 50 блоков

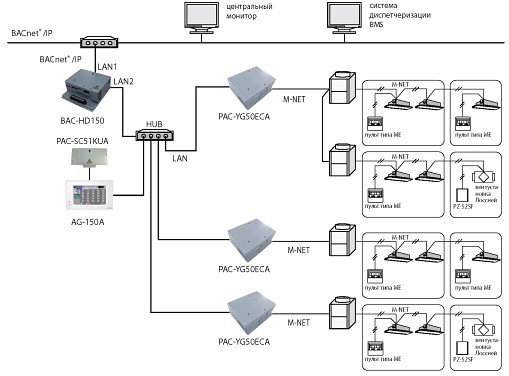

Подключение 150 блоков

Подключение 150 блоков

Функция

Значение

Управление

Включить/выключить

включено/выключено

Режим работы

Охлаждение/осушение/нагрев/автоматический/циркуляция

Скорость вентилятора

низкая - средняя1 - средняя2 - высокая

Направление воздушного потока

горизонтально - 60° - 80° - 90° - качание

Целевая температура

Охлаждение: 19-30°С, нагрев: 17-28°С, автоматический: 19-28°С

Напоминание "Фильтр"

норма/сброс

Блокировка отдельных функций индивидуальных пультов

вкл/выкл, режим, сброс индикации "Фильтр", целевая температура

Принудительное отключение

норма/выключить

Контроль

Включить/выключить

включено/выключено

Режим работы

Охлаждение/осушение/нагрев/автоматический/циркуляция

Скорость вентилятора

низкая - средняя1 - средняя2 - высокая

Направление воздушного потока

горизонтально - 60° - 80° - 90° - качание

Целевая температура

Охлаждение: 19-30°С, нагрев: 17-28°С, автоматический: 19-28°С

Напоминание "Фильтр"

норма/сброс

Блокировка отдельных функций индивидуальных пультов

вкл/выкл, режим, сброс индикации "Фильтр", целевая температура

Температура в помещении

значение температуры

Неисправность

норма/авария

Код неисправности

2-х значный код неисправности

Обмен данными

норма/ошибка
