Наименование |
Описание |
AG-150A (GB-50ADA) |
Универсальный контроллер. Модификация GB-50ADA - без экрана и клавиатуры. 1 прибор на 50 внутренних блоков. Если количество внутренних блоков превышает 50, то следует создать объединения наружных блоков, в каждом из которых не более 50 внутренних. Для каждого из таких объединений устанавливается прибор GB-50ADA (AG-150A). |
PAC-SC51KUA |
Блок питания для AG-150A. Количество соответствует количеству универсальных контроллеров AG-150A. |
Лицензия "веб-управление" |
Активирует программный модуль обмена данными с компьютером. |
Лицензия "Ограничение пиков электропотребления" |
Активирует программный модуль ограничения пиков электропотребления (ограничивается средняя получасовая потребляемая мощность). |
TG-2000A |
Программа диспетчеризации (Mitsubishi Electric). |
HUB для 10BASE-T |
Сетевой разветвитель (переключатель). Поставляется производителями телекоммуникационного оборудования. |
Программируемый контроллер(PLC) -серияMELSECQ |

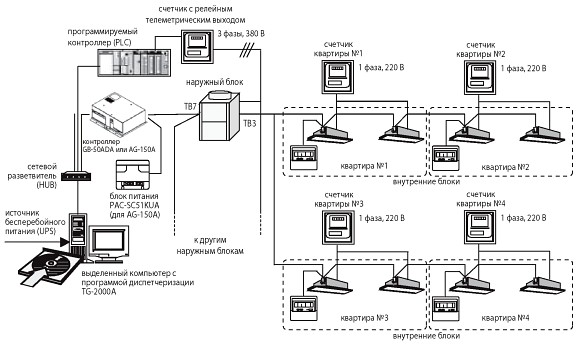

Спецификация контроллера приведена в таблице 1. К входным модулям PLC может быть подключено до 32 счетчиков, имеющих релейный телеметрический выход. Количество счетчиков соответствует числу контроллеров GB-50ADA (AG-150A) и включаются они в цепь питания наружных блоков, объединенных данным контроллером. Согласно спецификации входного модуля QX40 используется дополнительный источник питания напряжением 24 В постоянного тока. Специально разработанное программное обеспечение контроллера PAC-YG11CDA осуществляет подсчет импульсов от счетчиков и передачу данных в программу диспетчеризации TG-2000A через модуль Ethernet QJ71E71-100. |
Счетчики электроэнергии |
Параметры телеметрического выхода:
полупроводниковое неполяризованное реле, длительность импульса 100-300 мс, допустимое напряжение не менее 24 В постоянного тока. Н апример, OD4165 (ABB), PCS 303 и т. п.
Количество счетчиков в цепи питания наружных блоков должно соответствовать количеству приборов GB-50ADA (AG-150A). |
