Раздельный учет электропотребления в мультизональных VRF-системах City Multi

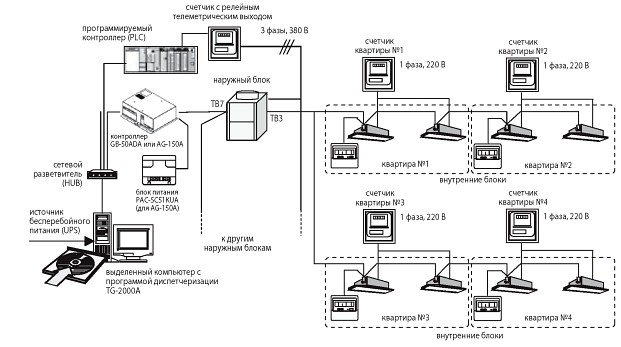

Программно-аппаратный комплекс

Программно-аппаратный комплекс

Состав аппаратно-программного комплекса

Наименование

Описание

AG-150A (GB-50ADA)

Универсальный контроллер. Модификация GB-50ADA - без экрана и клавиатуры. 1 прибор на 50 внутренних блоков. Если количество внутренних блоков превышает 50, то следует создать объединения наружных блоков, в каждом из которых не более 50 внутренних. Для каждого из таких объединений устанавливается прибор GB-50ADA (AG-150A).

PAC-SC51KUA

Блок питания для AG-150A. Количество соответствует количеству универсальных контроллеров AG-150A.

Лицензия "веб-управление"

Активирует программный модуль обмена данными с компьютером.

Лицензия "Учет электропотребления"

Активирует программный модуль поблочного учета загрузки наружного агрегата внутренними блоками.

TG-2000A

Программа диспетчеризации (Mitsubishi Electric).

HUB для 10BASE-T

Сетевой разветвитель (переключатель). Поставляется производителями телекоммуникационного оборудования.

Программируемый контроллер(PLC) -серия MELSEC Q

Спецификация контроллера приведена в таблице 1. К входным модулям PLC может быть подключено до 32 счетчиков, имеющих релейный телеметрический выход. Количество счетчиков соответствует числу контроллеров GB-50ADA (AG-150A) и включаются они в цепь питания наружных блоков, объединенных данным контроллером. Согласно спецификации входного модуля QX40 используется дополнительный источник питания напряжением 24 В постоянного тока. Специально разработанное программное обеспечение контроллера PAC-YG11CDA осуществляет подсчет импульсов от счетчиков и передачу данных в программу диспетчеризации TG-2000A через модуль Ethernet QJ71E71-100.

Счетчики электроэнергии

Параметры телеметрического выхода:
полупроводниковое неполяризованное реле, длительность импульса 100-300 мс, допустимое напряжение не менее 24 В постоянного тока. Например, OD4165 (ABB), PCS 303 и т. п.

Таблица 1. Спецификация контроллера

Аппаратные средства (Mitsubishi Electric)

Наименование

Модель

Кол-во

Примечание

Процессорный модуль

Q02H CPU

1



Базовый блок

Q33B

1



Блок питания

Q61P-A2

1



Карта памяти

Q2MEM-8MBA

1



Блок входных сигналов

QX40

1

* 24 В пост. тока/4 мA общий плюс; можно подключить 2 блока
* требуется внешний источник питания (24 В пост. тока)

Ethernet-модуль

QJ71E71-100 1 * используется 10 Mbps LAN

Программное обеспечение для контроллера (Mitsubishi Electric)

PAC-YG11CDA 1

Документация:

1) GB-50A - руководство по установке универсального контроллера.
2) Инициализация G-50A - руководство по начальной настройке.
3) TG-2000A - краткое описание функций управления и контроля, реализованных в программе диспетчеризации TG-2000A.

См. также:
