Внешние системы управления бытовой серии Mitsubishi Electric M. Шлюзы систем управления
М серия:
MSZ-FD25/35/50VA, MSZ-EF22/25/35/42/50VE(W(B(S)( MSZ-SF15/20VA
MSZ-GE22/25/35/42/50/60/71VA
MFZ-KA25/35/50VA
SEZ-KD25/35/50/60/71VA
SLZ-KA25/35/50VA
MLZ-KA25/35/50VA

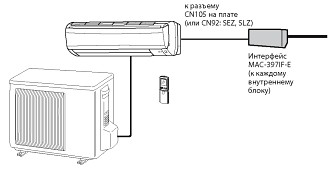

Управление внешними "сухими" контактами
1) Вкл/выкл, блокировка пульта, переключение режима и установка температуры с помощью внешних сухих контактов.
2) Выходные сигналы: включен/выключен или исправен/неисправен.
3) Подключение пульта PAR-21MAA (PAR-30MAA) для группового (синхронного) управления (до 16 блоков).
Примечания:
1. Приборы MAC-397IF-E подключаются к каждому внутреннему блоку при управлении мульти-сплит системами MXZ.
2. Документация: MAC-397IF-E - конвертер для подключения внешних цепей управления и контроля. Назначение контактов.

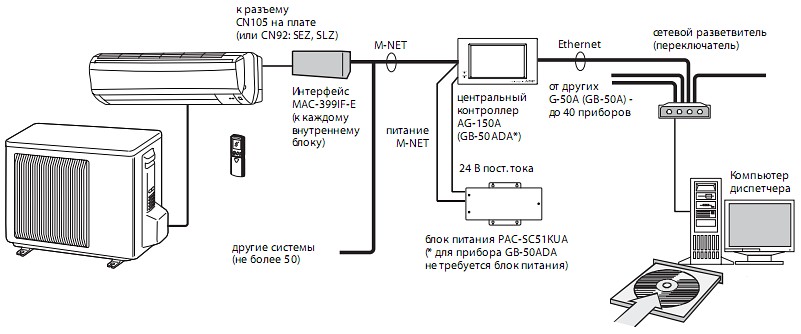

Управление с помощью системных контроллеров мультизональных систем City Multi или через произвольный программируемый прибор с Ethernet-интерфейсом
Примечания:
1. Для активации программного модуля, осуществляющего XML-обмен данными с компьютером или внешним контроллером, необходимо приобрести лицензию "веб-управление" для приборов AG-150A (GB-50ADA).
2. Если подключение внешнего контроллера не предполагается, то могут быть использованы другие системные пульты City Multi.
3. Приборы MAC-399IF-E подключаются к каждому внутреннему блоку при управлении мульти-сплит системами MXZ.
4. Документация:
MAC-399IF-E — конвертер для подключения в сеть M-NET (мультизональные системы City Multi). Руководство по установке прибора.
G-50A LAN — спецификация аппаратно-программного соединения.
G-50A XML — описание обмена данными в формате XML.
Шлюзы систем управления Mitsubishi Electric

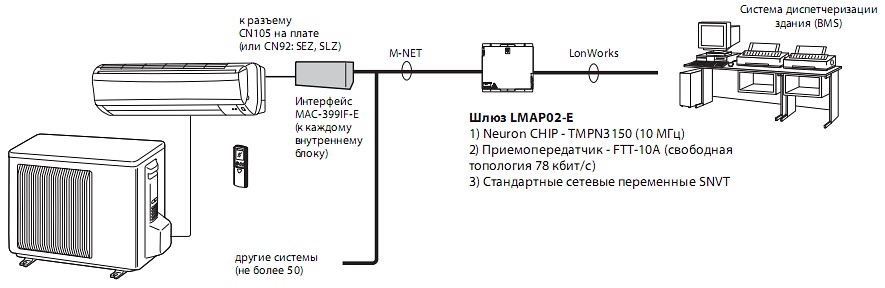

Шлюз LMAP02-E для сети LONWORKS
Шлюз LMAP02-E
1) Neuron CHIP - TMPN3150 (10 МГц)
2) Приемопередатчик - FTT-10A (свободная топология 78 кбит/с)
3) Стандартные сетевые переменные SNVT
Примечания:
1. Данный вариант подключения к сети LonWorks целесообразен при объединении в сеть более 5 систем кондиционирования воздуха.
2. Документация:
MAC-399IF-E — конвертер для подключения в сеть M-NET (мультизональные системы City Multi). Руководство по установке прибора.
LMAP02-E — руководство по установке прибора.
SNVT спецификация — описание SNVT-переменных.

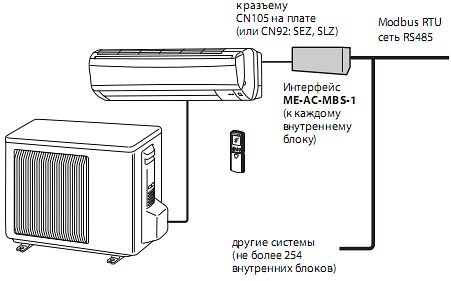

Шлюз для сети RS485 / Modbus RTU
Описание шлюза ME-AC-MBS-1: - Размеры 90 х 53 х 58 (мм).
- Внешнее электропитание не требуется
- Прямое подключение к сети RS485 протокол Modbus RTU.
- Конфигурация программно, а также с помощью DIP-переключателей на плате прибора.
|
Управление и контроль: - вкл/выкл;
- режим;
- целевая температура;
- скорость вентилятора;
- положение направляющей воздушного потока. |

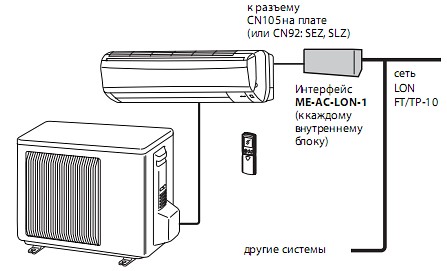

Шлюз для сети LONWORKS
Описание шлюза ME-AC-LON-1: - Размеры 90 х 53 х 58 (мм).
- Внешнее электропитание не требуется.
- Прямое подключение ксети LonWorks FT/TP-10.
- Конфигурация с помощью программы LonМакеr (ХIР-файл).
- Стандартные сетевые переменные SNVT.
|
Управление и контроль: - вкл/выкл;
- режим;
- целевая температура;
- скорость вентилятора;
- положение направляющей воздушного потока. |

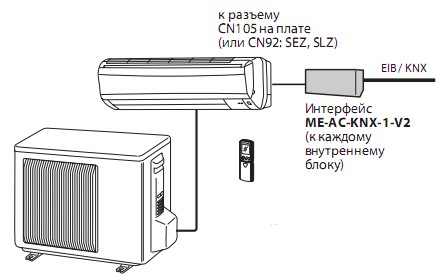

Шлюз для сети EIB/KNX
Описание шлюза ME-AC-KNX-1-V2: - Размеры 59x36x21 (мм).
- Внешнее электропитание нетребуется.
- Прямое подключение к сети EIB протокол KNX.
- Конфигурация с помощью ETS.
|
Управление и контроль: - вкл/выкл;
-блокировка ИК-пульта;
- режим;
- целевая температура;
- скорость вентилятора;
- датчик окна;
- положение воздушной заслонки;
- флаг и код неисправности. |
Примечание.
Приборы ME-AC/KNX-1-V2 подключаются к каждому внутреннему блоку при управлении мульти-сплит системами MXZ.

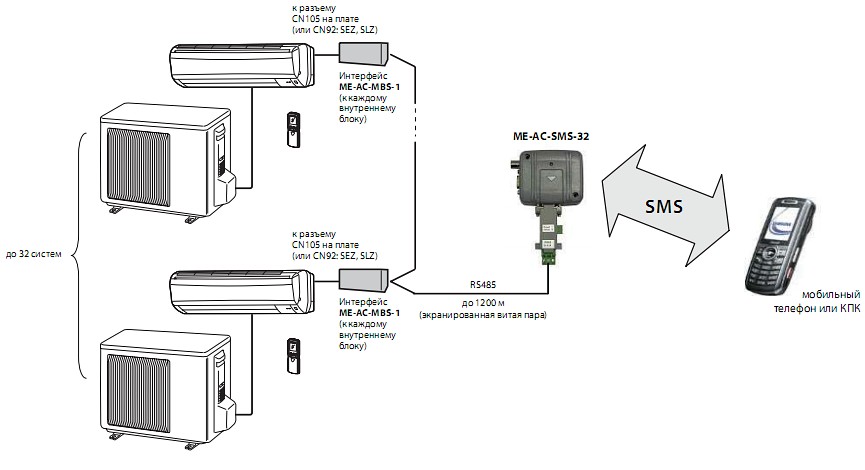

Управление посредством SMS через мобильный телефон или КПК
Управление: - вкл/выкл;
- режим;
- целевая температура;
- вкл/выкл по календарю. |
Контроль: - вкл/выкл;
- режим;
- целевая температура;
- скорость вентилятора;
- наработка (часов);
- вкл/выкл по календарю;
- код неисправности. |
|
