Mitsubishi Electric MLZ-KA VA - кассетные 1-поточные инверторные кондиционеры
Охлаждение-нагрев: 2,5-5,1 кВт
декоративная панель MLP-440W
Описание прибора
- Внутренние блоки предназначены для применения в системах на базе наружных блоков MXZ.
- Применяются в помещениях, в которых недостаточно места для установки настенных внутрен них блоков.
- Не требуются сервисное пространство и люк для обслуживания.
- Воздушный поток регулируется с пульта управления в 4 направлениях: вниз-вверх и вправо-влево.
- Высота блока — 175 мм.
- Беспроводной ИК-пульт поставляется в комплекте с блоком (MLZ-KA25/35/50VA).
- Встроенный дренажный насос: напор до 500 мм водяного столба. К блоку подключен гибкий дренажный шланг для удобства монтажа.
- Удобные кронштейны для крепления внутреннего блока облегчают монтаж прибора.
Не требуется сервисный люк Все операции по обслуживанию прибора могут быть выполнены через декоративную панель.  |
Управление воздушным потоком Горизонтальные и вертикальные направляющие воздушного потока могут устанавливаться в требуемое положение с помощью пульта управления.  |
Высота прибора 175 мм Для установки кассетного блока MLZ требуемая высота запотолочного пространства составляет около 180 мм.  |
| Однопоточный кассетный внутренний блок для мульти-сплит систем MXZ-VA (охлаждение - нагрев) |
| Внутренний блок (ВБ) |
MLZ-KA25VA |
MLZ-KA35VA |
MLZ-KA50VA |
Наружный блок (НБ) |
Применяется только в составе мульти-сплит систем MXZ-VA |
Декоративная панель |
MLP-440W |
Напряжение электропитания (В, ф, Гц) |
220-240 B, 1 фаза, 50 Гц |
Охлаждение |
производительность |
кВт |
2,5 |
3,5 |
4,8 |
энергоэффективность EER |
4,31 (A) |
3,21 (A) |
3,10 (B) |
уровень шума ВБ |
дБ(А) |
29 - 32 - 35 |
31 - 34 - 37 |
34 - 38 - 43 |
расход воздуха ВБ |
м³/ч |
432 - 528 |
438 - 564 |
498 - 684 |
Нагрев |
производительность |
кВт |
3,4 (0,9 - 5,1) |
4,0 (0,9 - 6,2) |
6,0 (0,9 - 7,9) |
энергоэффективность COP |
4,07 (A) |
3,64 (A) |
3,23 (C) |
уровень шума ВБ |
дБ(А) |
28 - 32 - 36 |
31 - 35 - 38 |
34 - 39 - 43 |
расход воздуха ВБ |
м³/ч |
420 - 552 |
462 - 594 |
528 - 708 |
Завод (страна) |
MITSUBISHI ELECTRIC CORPORATION SHIZUOKA WORKS (Япония) |
Внутренний блок |
потребляемая мощность |
Вт |
40 |
40 |
40 |
габариты блока: ШхДхВ |
мм |
360х1102х175 |
360х1102х175 |
360х1102х175 |
габариты панели: ШхДхВ |
мм |
414х1200х34 |
414х1200х34 |
414х1200х34 |
диаметр дренажа |
мм |
VP20 |
VP20 |
VP20 |
вес |
кг |
15,0 (+ декоративная панель 3,5 кг) |
Гарантированный диапазон наружных температур |
охлаждение |
°C |
-10 ~ +46°C (по сухому термометру) |
обогрев |
°C |
-16 ~ +24°C (по мокрому термометру) |

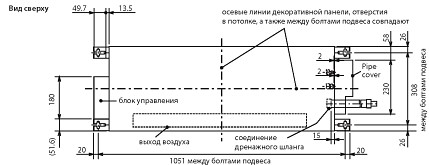

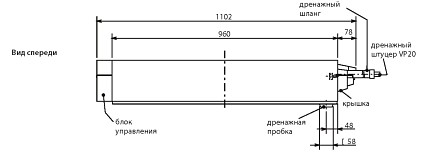

Размеры внутренних блоков кондиционеров Mitsubishi Electric MLZ-KA
MLZ-KA25/35/50VA

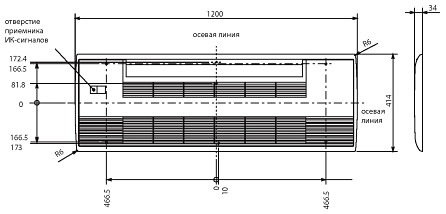

Декоративная панель MLP-440W

Примечание:
1. Длина дренажного шланга 540 мм. При необходимости шланг можно отрезать до необходимой длины.
2. Отверстие в потолке 1160 мм х 384 мм.
Наружные блоки
Опции (аксессуары)
| |
Наименование |
Описание |
1 |
MLP-440W |
Декоративная панель с ИК-приемником |
2 |
MAC-3004CF-E |
Катехиновый воздушный фильтр |
3 |
MAC-171FT-E |
Антиаллергенная фильтрующая вставка |
4 |
MAC-093SS-E |
Насадка для пылесоса для чистки теплообменников |
5 |
PAR-21MAA |
Стандартный настенный пульт управления (для подключения необходим конвертер MAC-397IF-E) |
6 |
PAR-30MAA |
Новый проводной пульт управления (для подключения необходим конвертер MAC-397IF-E) |
7 |
MAC-397IF-E |
Конвертер для подключения проводного пульта PAR-21MAA или PAR-30MAA, а также внешних цепей управления и контроля. |
8 |
MAC-821SC-E |
Центральный пульт (вкл/выкл) на 8 блоков |
9 |
MAC-399IF-E |
Конвертер для подключения к сигнальной линии City Multi — M-NET |
10 |
ME-AC-KNX-1-V2 |
Конвертер для подключения в сеть KNX TP-1 (EIB) |
11 |
ME-AC-MBS-1 |
Конвертер для подключения в сеть RS485/Modbus RTU |
12 |
ME-AC-LON-1 |
Конвертер для подключения в сеть LonWorks |
13 |
ME-AC-SMS-32 |
GSM-модем для управления сплит-системой посредством SMS-сообщений. Применяется совместно с ME-AC-MBS-1. |
|
