Mitsubishi Electric MSZ-EF VE - бытовые настенные инверторные кондиционеры серии Design

Design inverter. Хладагент R410A. Охлаждение-нагрев: 2,2-5,0 кВт.

MSZ-EF22-50VEB
MSZ-EF22-50VEB
черный
MSZ-EF22-50VES
MSZ-EF22-50VES
серебристый
MSZ-EF22-50VEW
MSZ-EF22-50VEW
белый

Описание прибора

Серия Design MSZ-EF VE создана по запросу итальянского отделения Mitsubishi Electric, где дизайн изделия является необходимым условием его успеха на рынке. Но яркий дизайн не отменил высочайших требований к эффективности и уровню шума, по которым Design Inverter остается лидером в классе.

  • Новый пульт управления оснащен недельным таймером, который позволяет задавать до 4 действий в течение каждого дня.
  • Сложная система жалюзи создает оптимальную форму и скорость воздушной струи в режимах охлаждения и нагрева.

Технические характеристики кондиционеров с инвертором Mitsubishi Electric MSZ-EF VE

Сплит-система серии ДИЗАЙН с настенным внутренним блоком (охлаждение - нагрев)

Внутренний блок (ВБ)

MSZ-EF22VE
(B/S/W)

MSZ-EF25VE
(B/S/W)

MSZ-EF35VE
(B/S/W)

MSZ-EF42VE
(B/S/W)

MSZ-EF50VE
(B/S/W)

Наружный блок (НБ)

только в составе мульти-сплит систем MXZ-С

MUZ-EF25VE

MUZ-EF35VE

MUZ-EF42VE

MUZ-EF50VE

Напряжение электропитания

В, ф, Гц

220-240 B, 1 фаза, 50 Гц

Охлаждение

производительность

кВт

2,2

2,5 (1,2 - 3,4)

3,5 (1,4 - 4,0)

4,2 (0,9 - 4,6)

5,0 (1,4 - 5,4)

потребляемая мощность

кВт

-

0,545

0,910

1,280

1,560

энергоэффективность EER

-

4,59 (A)

3,85 (A)

3,28 (A)

3,21 (A)

уровень шума ВБ

дБ(А)

21-23-29-36-42

21-23-29-36-42

21-24-29-36-42

28-31-35-39-42

30-33-36-40-43

уровень шума НБ

дБ(А)

-

47

49

50

52

расход воздуха ВБ

м³/ч

240-630

240-630

240-630

348-618

348-660

Нагрев

производительность

кВт

2,5

3,2 (1,1 - 4,2)

4,0 (1,8 - 5,5)

5,4 (1,4 - 6,3)

5,8 (1,6 - 7,5)

потребляемая мощность

кВт

-

0,700

0,955

1,460

1,565

энергоэффективность COP

-

4,57 (A)

4,19 (A)

3,70 (A)

3,71 (A)

уровень шума ВБ

дБ(А)

21-24-29-37-45

21-24-29-37-45

21-24-30-38-46

28-30-35-41-48

30-33-37-43-49

уровень шума НБ

дБ(А)

-

48

50

51

52

расход воздуха ВБ

м³/ч

240-714

240-714

240-762

330-762

384-792

Максимальный рабочий ток

А

-

7,3

8,5

9,5

12,4

Диаметр труб: жидкость

мм (дюйм)

6,35(1/4)

6,35(1/4)

Диаметр труб: газ

мм (дюйм)

9,52(3/8)

12,7(1/2)

Фреонопровод между блоками

длина

м

-

20

20

20

30

перепад высот

м

-

12

12

12

15

Гарантированный диапазон наружных температур

охлаждение

°С

-10 ~ +46°C по сухому термометру

нагрев

°С

-15 ~ +24°C по мокрому термометру

Завод (страна)

MITSUBISHI ELECTRIC CONSUMER PRODUCTS (THAILAND) CO., LTD (Таиланд)

Внутренний блок

потребляемая мощность

Вт

27

27

31

31

34

габариты: ШхГхВ

мм

895х195х299

895х195х299

895х195х299

895х195х299

895х195х299

вес

кг

11,5

11,5

11,5

11,5

11,5

Наружный блок

габариты: ШхГхВ

мм

-

800x285x550

800x285x550

800x285x550

840x330x880

вес

кг

-

30

35

35

54

При интенсивной эксплуатации в режиме нагрева рекомендуется устанавливать в поддон наружного блока электрический нагреватель для предотвращения замерзания конденсата.

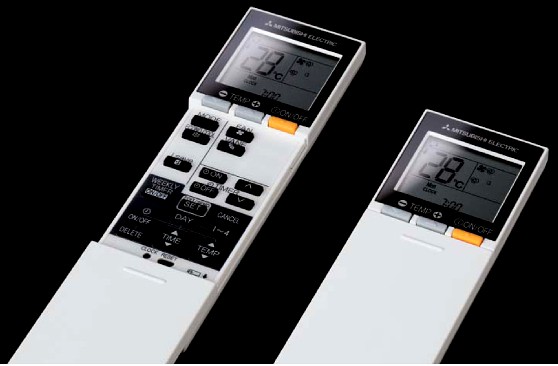

Пульты Mitsubishi Electric (серия Дизайн)

Пульты Mitsubishi Electric

Встроенный недельный таймер

Таймер позволяет задавать до 4 действий1 в течение дня: включение/выключение и изменение целевой температуры.

1 Режим работы не может быть изменен по таймеру.

Встроенный недельный таймер
  Пн Вт Ср Чт Пт

Вс

6.00

вкл. 20°C

вкл. 20°C

вкл. 20°C

вкл. 20°C

вкл. 20°C

вкл. 20°C

вкл. 20°C

Интенсивный нагрев помещения утром
8.00-16.00

выкл.

выкл.

выкл.

выкл.

выкл.

вкл. 18°C

вкл. 18°C

Отключение кондиционера после ухода на работу

Днем теплее, поэтому целевую температуру можно понизить.

18.00-22.00

вкл. 20°C

вкл. 20°C

вкл. 20°C

вкл. 20°C

вкл. 20°C

вкл. 20°C

вкл. 20°C

Включение кондиционера вечером после прихода с работы

Вечером обычно холодает, поэтому целевую температуру нужно повысить.

ночь

вкл. 18°C

вкл. 18°C

вкл. 18°C

вкл. 18°C

вкл. 18°C

вкл. 18°C

вкл. 18°C

Понижение температуры в помещении на время сна

Наноплатиновый фильтр

В волокна фильтра встроены платиново-керамические частицы нанометрового диапазона, благодаря которым фильтр осуществляет антибактериальную и антивирусную обработку воздуха, а также уничтожает запахи. По эффективности обработки воздуха наноплатиновый фильтр превосходит катехиновый. Поверхность фильтра увеличена за счет того, что сетка не является плоской, а имеет объемную структуру. Благодаря этому значительно увеличена эффективность фильтрации воздушного потока, проходящего через внутренние блоки MSZ-EF.

Наноплатиновый фильтр

Низкий уровень шума

В моделях серии MSZ-EF предусмотрен дополнительный сверхтихий режим работы вентилятора "Silent Mode". Минимальный уровень шума составляет всего 21 дБ(А), что делает данные модели идеальным решением для кондиционирования спальни или детской комнаты.

Размеры внутренних блоков кондиционеров Mitsubishi Electric MSZ-EF VE

MSZ-EF22VE(B/S/W) MSZ-EF25VE(B/S/W) MSZ-EF35VE(B/S/W) MSZ-EF42VE(B/S/W) MSZ-EF50VE(B/S/W)

Размеры внутренних блоков Mitsubishi ElectricРазмеры внутренних блоков Mitsubishi ElectricРазмеры внутренних блоков Mitsubishi ElectricРазмеры внутренних блоков Mitsubishi ElectricРазмеры внутренних блоков Mitsubishi ElectricРазмеры внутренних блоков Mitsubishi Electric  Размеры внутренних блоков Mitsubishi Electric
Фреонопровод

Изоляция

ø37 (наружный диаметр)

Жидкость

ø6.35 - 0.5 м (вальцовка ø6.35)

Газ

MSZ-EF25/35/42VE: ø9.52 - 0.43 м (вальцовка ø9.52) MSZ-FE50VE: ø9.52 - 0.43 м (вальцовка ø12.7)

Дренажный шланг

Наружный диаметр изоляции ø28, наружный диаметр штуцера ø16

Наружные блоки кондиционеров Mitsubishi Electric MSZ-EF VE

Наружные блоки систем 1:1

MUZ-EF25VE MUZ-EF35VE MUZ-EF42VE
Габариты (ШхГхВ) 800x285x550 мм

Наружный блок Mitsubishi Electric

MUZ-EF50VE
Габариты (ШхГхВ) 840x330x880 мм

Наружный блок Mitsubishi Electric

Примечание.

Для внутреннего блока MSZ-EF22VE(B/S/W) не предусмотрен отдельный наружный блок. MSZ-EF22VE(B/S/W) может использоваться только в составе мульти-сплит систем MXZ-2C/3C/4C/5C/6C.

Наружные блоки мульти-сплит систем Mitsubishi Electric

MXZ-2C30VA MXZ-2C40VA MXZ-2C52VA
Габариты (ШхДхВ) 800x285x550 мм
Наружный блок Mitsubishi Electric
MXZ-3C54VA MXZ-3C68VA MXZ-4C71VA
Габариты (ШхДхВ) 840x330x710 мм
Наружный блок Mitsubishi Electric

MXZ-8B140/160VA/YA
Габариты (ШхДхВ) 950x360x1350 мм

Наружный блок Mitsubishi Electric
MXZ-4C80VA MXZ-5C100VA
Габариты (ШхДхВ) 900x350x900 мм
Наружный блок Mitsubishi Electric
MXZ-6C120VA
Габариты (ШхДхВ) 900x341x1070 мм
Наружный блок Mitsubishi Electric

Примечания:

1. Подключение внутренних блоков MSZ-EF22/25/35/42/50VE(B/S/W) к наружным агрегатам MXZ-8A140VA не предусмотрено.

Размеры наружных блоков кондиционеров Mitsubishi Electric MSZ-EF VE

MUZ-EF25VE MUZ-EF35VE MUZ-EF42VE

Размеры наружных блоков Mitsubishi ElectricРазмеры наружных блоков Mitsubishi ElectricРазмеры наружных блоков Mitsubishi Electric

Пространство для установки

Размеры наружных блоков Mitsubishi Electric

Если блок устанавливается на раме, то ее высота должна в 2 раза превышать максимальную высоту снежного покрова.

Дозаправка хладагента (R410A)



MSZ-EF25/35/42

30 г/м x (длина трубы хладагента (м) - 5)

MUZ-EF50VE

Размеры наружных блоков Mitsubishi ElectricРазмеры наружных блоков Mitsubishi ElectricРазмеры наружных блоков Mitsubishi Electric

Пространство для установки

Пространство для установки

Дозаправка хладагента (R410A)



MSZ-EF50

20 г/м x (длина трубы хладагента (м) - 7)

Схема соединений внутреннего и наружного блоков

Кабель электропитания (автоматический выключатель): MUZ-EF25/35/42VE: 3х1,5 мм² (10 А) MUZ-EF50VE: 3х2,5 мм² (16 А)

Схема соединений внутреннего и наружного блоков

Опции (аксессуары)

  Наименование Описание

1

MAC-2320FT

Сменный элемент электростатического антиаллергенного энзимного фильтра (рекомендуется замена 1 раз в год)

2

MAC-093SS-E

Насадка для пылесоса для чистки теплообменников

3

PAR-21MAA

Стандартный настенный пульт управления (для подключения необходим конвертер MAC-397IF-E)

4

PAR-30MAA

Новый проводной пульт управления (для подключения необходим конвертер MAC-397IF-E)

5

MAC-397IF-E

Конвертер для подключения проводного пульта PAR-21MAA или PAR-30MAA, а также внешних цепей управления и контроля

6

MAC-821SC-E

Центральный пульт (вкл/выкл) на 8 блоков (применяется совместно с конвертером MAC-397IF-E)

7

MAC-399IF-E

Конвертер для подключения к сигнальной линии City Multi - M-NET

8

ME-AC-KNX-1-V2

Конвертер для подключения в сеть KNX TP-1 (EIB)

9

ME-AC-MBS-1

Конвертер для подключения в сеть RS485/Modbus RTU

10

ME-AC-LON-1

Конвертер для подключения в сеть LonWorks

11

ME-AC-SMS-32

GSM-модем для управления сплит-системой посредством SMS-сообщений. Применяется совместно с ME-AC-MBS-1.
