Mitsubishi Electric MSZ-FD VA - бытовые настенные инверторные кондиционеры серии Deluxe

Deluxe inverter. Хладагент R410A. Охлаждение-нагрев: 2,5-5,0 кВт.

Инверторный кондиционер Mitsubishi Electric MSZ-FD VA

Описание кондиционера MSZ-FD VA

Серия Deluxe MSZ-FD VA была разработана специально для внутреннего рынка Японии и одновременно стала поставляться в страны Европы. Особое внимание при разработке этой серии уделялось равномерному обогреву и охлаждению комнаты. Датчик I SEE позволяет избежать холодной зоны у пола (например, у поверхности пола в детской комнате), создает максимальный комфорт, а также снижает потребление электроэнергии.

  • Система очистки воздуха Dual Plasma позволяет эффективно избавиться от неприятных запахов, пыли и аллергенов. Активный фильтр (двойная плазма): улавливает мельчайшие частицы из воздуха, устраняет запахи, разлагает формальдегид, выделяемый мебелью.
  • Рекордно высокий уровень энергоэффективности позволяет использовать кондиционер круглые сутки, не заботясь о стоимости электроэнергии.
  • Низкий уровень шума — 20 дБ.
  • Легкоразборный корпус внутреннего блока для удобства очистки.
  • Значительные возможности по длине магистрали хладагента и перепаду высот.
  • Установка на старые трубопроводы: при замене старых систем с хладагентом R22 на данные модели не требуется замена или промывка магистралей.

В новой серии систем Делюкс FD гармонично сочетаются высокая энергоэффективность и бесшумная работа. А встроенные функции зонального контроля температуры поверхности пола (I SEE) и двойной плазменной очистки воздуха (PLASMA DUO) повышают уровень комфорта в помещении.

Высокая энергоэффективность

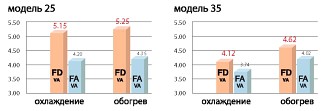

Самые современные методы, положенные в основу инверторной технологии новых систем серии FD, позволили увеличить энергоэффективность на 20%. Коэффициент производительности систем превышает значение 5.0 для модели MSZ-FD25VA в режиме как охлаждения, так и обогрева, что обеспечивает низкое электропотребление прибора.

Высокая энергоэффективность

Ротор электродвигателя компрессора содержит магнит из редкоземельных металлов

Во всех новых компрессорах ротор двигателя содержит постоянный магнит из редкоземельных металлов. Магнитный поток такого ротора в несколько раз превосходит поток ротора с магнитом из феррита. Взаимодействие мощных магнитных полей ротора и статора повышает мощность и уменьшает электропотребление двигателя.

Ротор DC-электродвигателя вентилятора наружного блока выполнен из самария

Ротор бесколлекторного электродвигателя постоянного тока выполнен из самария, обеспечивающего более высокий магнитный поток. Кроме того, магнит имеет сложную форму для улучшения параметров электромагнитного поля, что увеличивает крутящий момент на малых оборотах вентилятора.

Бесшумная работа

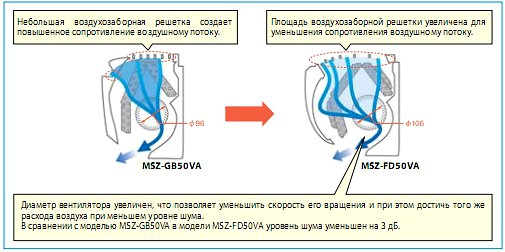

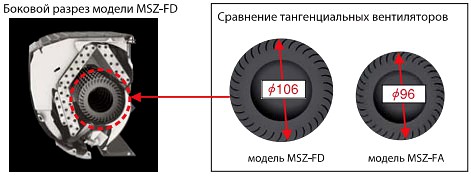

Для обеспечения бесшумной работы диаметр вентилятора увеличен до 106 мм, что позволяет достичь необходимого расхода воздуха при меньшей линейной скорости движения лопастей. Кроме того, оптимизирована конструкция лопастей, изменена форма теплообменника.

Бесшумная работа  Бесшумная работа

Высокая теплопроизводительность

Разработан и освоен в производстве специальный двухроторный компрессор марки «SNB130FGBH». Два диаметрально расположенных ротора улучшают баланс компрессорного механизма, уменьшают вибрацию и шум компрессора, а также продлевают его рабочий ресурс. Новые модели серии «ДЕЛЮКС FD» оснащены компрессором с большим запасом производительности (обычно компрессор с индексом производительности «130» применяется в моделях холодопроизводи-тельностью 5.0 - 6.0 кВт). Этот запас используется для организации «бустерных» режимов: для быстрого начального охлаждения или обогрева помещения, а также для быстрого проведения оттаивания наружного теплообменника в режиме теплового насоса.

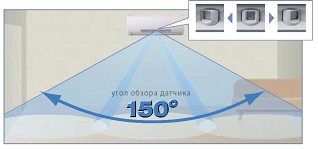

Инфракрасный датчик I SEE сканирует температуру поверхности пола и определяет зону, в которой температура существенно отличается от целевого значения.

I-seeSensor Контроль "ощущаемой температуры"

Обычно кондиционеры измеряют температуру воздуха на входе во внутренний блок, который часто располагают достаточно высоко. В результате температура в нижней зоне помещения не всегда оказывается комфортной. Датчик I SEE дистанционно измеряет температуру в нижней зоне, что особенно удобно, например, в детской комнате.

I-seeSensor Контроль "ощущаемой температуры"

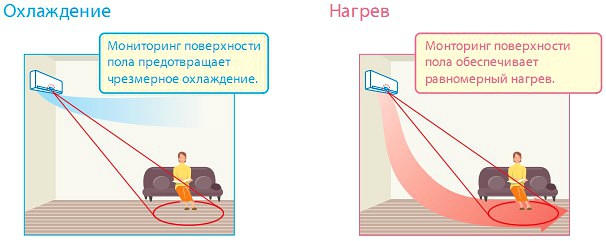

Охлажденный воздух опускается в нижнюю зону помещения, вызывая её чрезмерное охлаждение. Датчик I SEE контролирует температуру поверхности пола и при достижении целевого значения уменьшает мощность кондиционера, предотвращая переохлаждение.

Теплый воздух поднимается к потолку, и кондиционер с обычным датчиком может отключить нагрев до достижения целевой температуры в нижней зоне помещения. Датчик I SEE в моделях серии FD контролирует температуру поверхности пола, и кондиционер направляет теплый воздух в нижнюю зону при недостаточном ее нагреве.

Plasma DUO Filter Systems

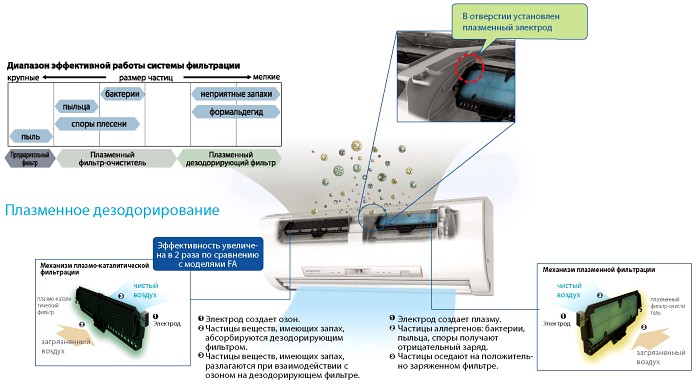

Кроме обычного предварительного фильтра внутренние блоки серии FD оснащены двупоточной системой плазменной очистки воздуха, которая собирает и обезвреживает загрязнители микро- и нанометрового размера.

Плазменный электрод

На электрод подается высокое напряжение. Высоковольтный разряд ионизирует воздух и создает плазму. Это приводит к образованию озона. На свойствах плазмы и озона основан механизм динамической плазменной очистки воздуха.

Плазменная очистка возуха

На электродах под действием электрического напряжения образуется низкотемпературная плазма, которая взаимодействует с мелкими частицами пыли и вредными веществами. Проходя через плазменный разряд, они переходят в активное ионное состояние и попадают в антиаллергенный электретный энзимный фильтр, где дезактивируются пыль и бактерии. Аллергены не просто накапливаются в фильтре, но и разлагаются энзимом до безвредных веществ.

Плазменная очистка возуха

Mold Fighter

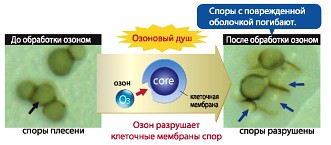

Кондиционер серии FD оснащен режимом уничтожения плесени методом «озонового душа», который стерилизует и дезодорирует внутреннюю поверхность кондиционера. Атомарный кислород, образующийся в результате разложения озона, разрушает клеточные мембраны микроорганизмов, что приводит к их гибели.

Режим озонового душа

Высоковольтный электрод создает плазменный разряд и преобразует молекулы кислорода (O2) в озон (O3). Молекулы озона нестабильны и разлагаются на молекулы кислорода О2 и на атомарный кислород, который имеет очень высокую окислительную способность. Он окисляет все органические и неорганические соединения, осевшие на каталитическом фильтре.

Что такое озон?

Концентрация озона в режиме озонового душа безопасна для пользователя

Не стоит беспокоиться, что озон окажет вредное влияние на организм человека, находящегося в помещении. Максимальная концентрация озона в приборе составляет 0.1 ppm (1 молекула озона на 10 миллионов молекул газов, входящих в состав воздуха). При этом в помещении концентрация в 10 раз меньше и составляет 0.01 ppm. Для сравнения: концентрация озона в лесу или на морском побережье составляет 0.03 - 0.05 ppm.

Технические характеристики MSZ-FD VA

Сплит-система серия ДЕЛЮКС с настенным внутренним блоком (охлаждение - нагрев)
Внутренний блок (ВБ) MSZ-FD25VA MSZ-FD35VA MSZ-FD50VA

Наружный блок (НБ)

MUZ-FD25VA

MUZ-FD35VA

MUZ-FD50VA

Напряжение электропитания (В, ф, Гц)

220-240 B, 1 фаза, 50 Гц

Охлаждение

производительность

кВт



2,5 (1,1 - 3,5)

3,5 (1,1 - 4,0)

5,0 (1,5 - 5,8)

потребляемая мощность

кВт



0,485

0,85

1,50

энергоэффективность EER



5,15 (A)

4,12 (A)

3,33 (A)

уровень шума ВБ

дБ(А)



20 - 29 - 36 - 42

21 - 29 - 36 - 43

29 - 39 - 45 - 52

уровень шума НБ

дБ(А)



46

47

54

расход воздуха ВБ

м³/ч



276 - 672

276 - 672

378 - 888

Обогрев

производительность

кВт



3,2 (1,5 - 5,5)

4,0 (1,5 - 6,3)

5,8 (1,5 - 7,8)

потребляемая мощность

кВт



0,61

0,865

1,55

энергоэффективность

COP

5,25 (A)

4,62 (A)

3,74 (A)

уровень шума ВБ

дБ(А)



20 - 29 - 36 - 43

21 - 29 - 36 - 44

27 - 37 - 43 - 50

уровень шума НБ

дБ(А)



46

50

56

расход воздуха ВБ

м³/ч



270 - 726

282 - 750

330 - 888

Максимальный рабочий ток

А

10,0

10,0

16,0

Диаметр труб: жидкость

мм (дюйм)

6,35 (1/4)

6,35 (1/4)

Диаметр труб: газ

мм (дюйм)

9,52 (3/8)

12,7 (1/2)

Фреонопровод между блоками

длина

м

20

20

30

перепад высот

м

12

12

15

Гарантированный диапазон наружных температур

охлаждение

-10 ~ +46°C по сухому термометру

обогрев

-15 ~ +24°C по мокрому термометру

Завод (страна)

MITSUBISHI ELECTRIC CONSUMER PRODUCTS (THAILAND) CO., LTD (Таиланд)

Внутренний блок

потребляемая мощность

Вт



31

33

60

габариты: ШхГхВ

мм



798х257х295

798х257х295

798х257х295

диаметр дренажа

мм



16

16

16

вес

кг



12,0

12,0

12,0

Наружный блок

габариты: ШхГхВ

мм



800x285x550

800x285x550

840x330x850

вес

кг



36,0

36,0

55,0

Размеры внутренних блоков кондиционеров Mitsubishi Electric MSZ-FD VA

ВНУТРЕННИЕ БЛОКИ: MSZ-FD25VA MSZ-FD35VA MSZ-FD50VA

ИК-пультуправления KM08A (-E1) KM09D (-E2)

Размеры внутренних блоков Mitsubishi ElectricРазмеры внутренних блоков Mitsubishi ElectricРазмеры внутренних блоков Mitsubishi ElectricРазмеры внутренних блоков Mitsubishi ElectricРазмеры внутренних блоков Mitsubishi ElectricРазмеры внутренних блоков Mitsubishi Electric


Изоляция

ø35 (наружный диаметр)

Фреонопровод

Жидкость

ø6.35 - 0.5 м (вальцовка ø6.35)

Газ

MSZ-FD25/35VA: ø9.52 - 0.43 м (вальцовка ø9.52)

MSZ-FD50VA: ø9.52 - 0.43 м (вальцовка ø12.7)

Дренажный шланг

Наружный диаметр изоляции ø28, наружный диаметр штуцера ø16

Наружные блоки Mitsubishi Electric MSZ-FD VA

MUZ-FD25VA MUZ-FD35VA
Габариты (ШхДхВ)
800x285x550 мм
Наружный блок Mitsubishi Electric
MUZ-FD50VA
Габариты (ШхДхВ)
840x330x850 мм
Наружный блок Mitsubishi Electric

НАРУЖНЫЕ БЛОКИ: MUZ-FD25VA MUZ-FD35VA

Размеры наружных блоков Mitsubishi ElectricРазмеры наружных блоков Mitsubishi ElectricРазмеры наружных блоков Mitsubishi Electric

Пространство для установки

Пространство для установки

Если блок устанавливается на раме, то ее высота должна в 2 раза превышать максимальную высоту снежного покрова.

Дозаправка хладагента (R410A)



MSZ-FD25/35

30 г/м x (длина трубы хладагента (м) - 5)

НАРУЖНЫЙ БЛОК MUZ-FD50VA

Размеры наружных блоков Mitsubishi ElectricРазмеры наружных блоков Mitsubishi ElectricРазмеры наружных блоков Mitsubishi Electric

Пространство для установки

Пространство для установки

Дозаправка хладагента (R410A)



MSZ-FD50

20 г/м x (длина трубы хладагента (м) - 7)

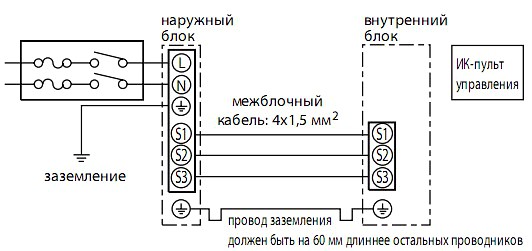

Схема соединений внутреннего и наружного блоков

кабель электропитания (автоматический выключатель): MUZ-FD25/35VA: 3x1,5 мм² (10 А) MUZ-FD50VA: 3x2,5 мм² (16 А)

Схема соединений внутреннего и наружного блоков

Опции (аксессуары)

  Наименование Описание

1

MAC-307FT-E

Сменный элемент платинового каталитического фильтра (рекомендуется замена при ухудшении эффективности дезодорирования)

2

MAC-417FT-E

Сменный элемент плазменного антиаллергенного энзимного фильтра (рекомендуется замена 1 раз в год)

3

MAC-093SS-E

Насадка для пылесоса для чистки теплообменников

4

PAR-21MAA

Стандартный настенный пульт управления (для подключения необходим конвертер MAC-397IF-E)

5

PAR-30MAA

Новый проводной пульт управления (для подключения необходим конвертер MAC-397IF-E)

6

MAC-397IF-E

Конвертер для подключения проводного пульта и внешних цепей управления и контроля

7

MAC-821SC-E

Центральный пульт (вкл/выкл) на 8 блоков (применяется совместно с конвертерами MAC-397IF-E)

8

MAC-399IF-E

Конвертер для подключения к сигнальной линии M-NET VRF-систем City Multi

9

MAC-889SG

Решетка наружного блока для изменения направления выброса воздуха

10

ME-AC-KNX-1-V2

Конвертер для подключения в сеть KNX TP-1 (EIB)

11

ME-AC-MBS-1

Конвертер для подключения в сеть RS485/Modbus RTU

12

ME-AC-LON-1

Конвертер для подключения в сеть LonWorks

13

ME-AC-SMS-32

GSM-модем для управления сплит-системой посредством SMS-сообщений. Применяется совместно с ME-AC-MBS-1.

14

E12 D68 527

Нагреватель поддона блока MUZ-FD25/35

15

E12 936 527

Нагреватель поддона блока MUZ-FD50

При интенсивной эксплуатации в режиме нагрева рекомендуется устанавливать в поддон наружного блока электрический нагреватель для предотвращения замерзания конденсата.
