Mitsubishi Electric MSZ-GE VA - бытовые настенные инверторные кондиционеры серии Standard

Standard inverter. Хладагент R410A. Охлаждение-нагрев: 2,2-7,1 кВт.

MSZ-GE22/25/35/42/50VA
MSZ-GE22/25/35/42/50VA
MSZ-GE60/71VA
MSZ-GE60/71VA

Описание прибора

  • Низкий уровень шума — 19 дБ(А) (модели MSZ-GE22/25/35VA) и высокая энергоэффективность.
  • Новый беспроводный пульт SG10A со встроенным недельным таймером (модели MSZ-GE60/71VA).
  • Разборный корпус внутреннего блока для удобства очистки.
  • Установка на старые трубопроводы: при замене старых систем с хладагентом R22 на данные модели не требуется замена или промывка магистралей.
  • В комплекте с блоком поставляется ИК-пульт управления. С помощью дополнительного адаптера MAC-397IF можно подключить настенный проводной пульт управления — PAR-21/30MAA.
  • Система фильтрации воздуха: полноразмерный антиоксидантный фильтр снижает концентрацию свободных радикалов в воздухе. Этот же фильтр эффективно уничтожает болезнетворные бактерии и вирусы, такие как, например, вирус гриппа. Антиоксидантный фильтр имеет срок службы 9 лет. Предусмотрена антиаллергенная фильтрующая вставка (опция).
  • Режим «I save» позволяет организовать экономичное дежурное отопление — минимальная температура в помещении может составлять +10°С (в том числе при использовании в системе на базе наружного блока MXZ-8A140VA с блоками распределителями PAC-AK31/51BC).

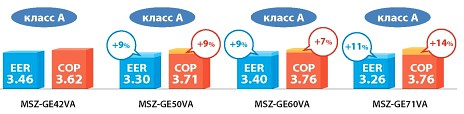

Класс энергоэффективности "А"

Все модели серии MSZ-GE25~71VA имеют высокую энергетическую эффективность и относятся к высшей категории "А" по европейской классификации.

Класс энергоэффективности "А"Класс энергоэффективности "А"

Увеличение коэффициентов энергоэффективности указано относительно моделей MSZ-GC25/35/50VA и MSZ-GA60/71VA.

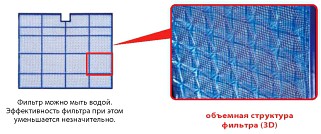

Наноплатиновый фильтр (msz-ge60/71va)

Наноплатиновый фильтр

В волокна фильтра встроены платиново-керамические частицы нанометрового диапазона, благодаря которым фильтр осуществляет антибактериальную и антивирусную обработку воздуха, а также уничтожает запахи. По эффективности обработки воздуха наноплатиновый фильтр превосходит катехиновый. Поверхность фильтра увеличена за счет того, что сетка не является плоской, а имеет объемную структуру. Благодаря этому значительно увеличена эффективность фильтрации воздушного потока, проходящего через внутренние блоки MSZ-GE60/71VA, по сравнению с предыдущими моделями.

Низкий уровень шума

В моделях серии MSZ-GE предусмотрен дополнительный сверхтихий режим работы вентилятора "Silent Mode". Минимальный уровень шума составляет всего 19 дБ(А), что делает данные модели идельным решением для кондиционирования спальни или детской комнаты.

Стильный дизайн и компактная конструкция

Элегантный внешний вид, качественные материалы и высокая точность изготовления характеризуют приборы серии "GE". Эргономичная конструкция корпуса и ярко-белый цвет пластика позволяют приборам гармонично сочетаться, практически, с любыми интерьерами.

Технические характеристики кондиционеров Mitsubishi Electric MSZ-GE VA

Сплит-система класса СТАНДАРТ с настенным внутренним блоком (охлаждение - нагрев)

Внутренний блок (ВБ)

MSZ-GE22VA

MSZ-
GE25VA

MSZ-
GE35VA

MSZ-
GE42VA

MSZ-
GE50VA

MSZ-
GE60VA

MSZ-
GE71VA

Наружный блок (НБ)

только в составе мульти-сплит систем MXZ-VA

MUZ-
GE25VA(H)

MUZ-
GE35VA(H)

MUZ-
GE42VA

MUZ-
GE50VA

MUZ-
GE60VA

MUZ-
GE71VA

Напряжение электропитания

В, ф, Гц

220-240 B, 1 фаза, 50 Гц

Охлаждение

производительность

кВт

2,2

2,5 (1,1 - 3,5)

3,5 (1,1 - 4,0)

4,2 (0,9 - 4,8)

5,0 (1,4 - 5,5)

6,0 (1,5 - 7,5)

7,1 (2,4 - 8,7)

потребляемая мощность

кВт

-

0,545

0,865

1,215

1,515

1,76

2,13

энергоэффективность EER

-

4,59 (A)

4,05 (A)

3,46 (A)

3,30 (A)

3,40 (A)

3,33 (A)

уровень шума ВБ

дБ(А)

19-21-29-36-42

19-21-29 -36-42

19-22-30 -36-43

26-30-35 -40-46

28-33-38 -44-49

29-37-41 -45-49

30-37-41 -45-49

уровень шума НБ

дБ(А)

-

47

47

50

54

55

55

расход воздуха ВБ

м3/ч

246-678

246-678

246-678

348-768

390-906

588-1098

582-1068

Нагрев

производительность

кВт

2,5

3,2 (1,3 - 4,5)

4,0 (1,6 - 5,3)

5,4 (1,4 - 6,0)

5,8 (1,4 - 7,3)

6,8 (2,0 - 9,3)

8,1 (2,2 - 9,9)

потребляемая мощность

кВт

-

0,7

0,955

1,46

1,565

1,77

2,11

энергоэффективность COP

-

4,57 (A)

4,19 (A)

3,70 (A)

3,71 (A)

3,84 (A)

3,83 (A)

уровень шума ВБ

дБ(А)

19-21-29-36-42

19-21-29 -36-42

19-22-30 -36-42

26-30-35 -40-46

28-33-37 -43-48

29-37-41 -45-49

30-37-41 -45-49

уровень шума НБ

дБ(А)

-

48

48

51

56

55

55

расход воздуха ВБ

м³/ч

246-690

246-690

246-690

348-786

390-870

588-1098

612-1068

Максимальный рабочий ток

А

0,3

7,4

8,6

10,0

13,0

14,5

16,6

Диаметр труб: жидкость

мм (дюйм)

6,35(1/4)

6,35(1/4)

6,35(1/4)

9,52 (3/8)

Диаметр труб: газ

мм (дюйм)

9,52(3/8)

12,7(1/2)

15,88(5/8)

15,88(5/8)

Фреонопровод между блоками

длина

м

-

20

20

20

30

30

30

перепад высот

м

-

12

12

12

15

15

15

Гарантированный диапазон наружных температур

охлаждение

°С

-10 ~ +46°C по сухому термометру

нагрев

°С



MUZ-GE VA: -15 ~ +24°C MUZ-GE VAH: -20 ~ +24°C по мокрому термометру

-15 ~ +24°C по мокрому термометру

Завод (страна)

MITSUBISHI ELECTRIC CONSUMER PRODUCTS (THAILAND) CO., LTD (Таиланд)

Внутренний блок

потребляемая мощность

Вт

23

23

29

30

43

62

58

габариты: ШхГхВ

мм

798х232х295

798х232 х295

798х232 х295

798х232 х295

798х232 х295

1100х238 х325

1100х238 х325

диаметр дренажа

мм

16

16

16

16

16

16

16

вес

кг

10,0

10,0

10,0

10,0

10,0

14,0

16,1

Наружный блок

габариты: ШхГхВ

мм

-

800x285 x550

800x285 x550

800x285 x550

840x330 x850

840x330 x880

840x330 x880

вес

кг

-

30

33

36

54

50

53

При интенсивной эксплуатации в режиме нагрева рекомендуется устанавливать в поддон наружного блока электрический нагреватель для предотвращения замерзания конденсата.

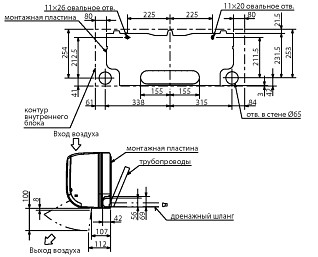

Размеры внутренних блоков кондиционеров Mitsubishi Electric MSZ-GE VA

ВНУТРЕННИЕ БЛОКИ: MSZ-GE22VA MSZ-GE25VA MSZ-GE35VA MSZ-GE42VA MSZ-GE50VA

Размеры внутренних блоков Mitsubishi Electric Размеры внутренних блоков Mitsubishi Electric Размеры внутренних блоков Mitsubishi Electric Размеры внутренних блоков Mitsubishi Electric Размеры внутренних блоков Mitsubishi Electric Размеры внутренних блоков Mitsubishi Electric

Фреонопровод

Изоляция

ø35 (наружный диаметр)

Жидкость

ø6.35 — 0.5 м (вальцовка ø6.35)

Газ

ø9.52 — 0.43 м MSZ-GE22/25/35/42 — вальцовка ø9.52 MSZ-GE50 — вальцовка ø12.7

Дренажный шланг

Наружный диаметр изоляции ø28, наружный диаметр штуцера ø16

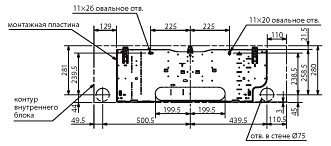

ВНУТРЕННИЕ БЛОКИ: MSZ-GE60VA MSZ-GE71VA

Размеры внутренних блоков Mitsubishi Electric Размеры внутренних блоков Mitsubishi ElectricРазмеры внутренних блоков Mitsubishi Electric Размеры внутренних блоков Mitsubishi Electric Размеры внутренних блоков Mitsubishi Electric Размеры внутренних блоков Mitsubishi Electric Размеры внутренних блоков Mitsubishi Electric

Фреонопровод

Изоляция

ø50 (наружный диаметр)

Жидкость

MSZ-GE60: ø9.52 — 0.5 м (вальцовка ø6.35) MSZ-GE71: ø9.52 — 0.5 м (вальцовка ø9.52)

Газ

ø12.7 — 0.43 м (вальцовка ø15.88)

Дренажный шланг

Наружный диаметр изоляции ø28, наружный диаметр штуцера ø16

Наружные блоки

MUZ-GE25/35VA(H) MUZ-GE42VA
Габариты (ШхДхВ) 800x285x550 мм

Наружный блок Mitsubishi Electric

MUZ-GE50VA
Габариты (ШхДхВ) 840x330x850 мм

Наружный блок Mitsubishi Electric

MUZ-GE60/71VA
Габариты (ШхДхВ) 840x330x880 мм

Наружный блок Mitsubishi Electric

Примечание.

Модели MUZ-GE25VAH и MUZ-GE35VAH оснащены электрическим нагревателем поддона наружного блока для предотвращения замерзания конденсата.

Размеры наружных блоков кондиционеров Mitsubishi Electric MSZ-GE VA

НАРУЖНЫЕ БЛОКИ: MUZ-GE25VA(H) MUZ-GE35VA(H) MUZ-GE42VA

Размеры наружных блоков Mitsubishi ElectricРазмеры наружных блоков Mitsubishi ElectricРазмеры наружных блоков Mitsubishi Electric

Пространство для установки

Пространство для установки

НАРУЖНЫЕ БЛОКИ: MUZ-GE50VA

Размеры наружных блоков Mitsubishi ElectricРазмеры наружных блоков Mitsubishi ElectricРазмеры наружных блоков Mitsubishi Electric

Пространство для установки

Пространство для установки

НАРУЖНЫЕ БЛОКИ: MUZ-GE60VA MUZ-GE71VA

Размеры наружных блоков Mitsubishi ElectricРазмеры наружных блоков Mitsubishi ElectricРазмеры наружных блоков Mitsubishi Electric

Пространство для установки

Пространство для установки

* Регулирование количества хладагента (R410A)

Наружный прибор заправлен достаточным количеством хладагента на длину фреонопровода до 7 м (10 м - GE60/71). Если длина трубы превышает 7 м (10 м - GE60/71), то необходима дополнительная заправка хладагента (R410A).

Количество хладагента, которое необходимо добавить в систему

MSZ-GE25/35/42

30 г/м x (длина трубы хладагента (м) - 7)

MSZ-GE50

20 г/м x (длина трубы хладагента (м) - 7)

MSZ-GE60

20 г/м x (длина трубы хладагента (м) - 10)

MSZ-GE71

55 г/м x (длина трубы хладагента (м) - 10)

Схема соединений внутреннего и наружного блоков

Кабель электропитания (автоматический выключатель): GE25/35/42VA(H): 3x1,5 мм² (10 А), GE50VA: 3x2,5 мм² (16 А),

GE60/71VA: 3x2,5 мм² при длине менее 10 м (20 А) 3x4,0 мм² при длине менее 15 м (20 А) 3x6,0 мм² при длине менее 25 м (20 А)

Схема соединений внутреннего и наружного блоков

Опции (аксессуары)



Наименование

Описание

1

MAC-408FT-E

Антиаллергенная фильтрующая вставка для моделей MSZ-GE22/25/35/42/50VA (рекомендуется замена 1 раз в год)

2

MAC-2310FT

Сменный элемент электростатичечкого антиаллергенного энзимного фильтра для моделей MSZ-GE60/71VA (рекомендуется замена 1 раз в год)

3

PAR-21MAA

Стандартный проводной пульт управления (для подключения необходим конвертер MAC-397IF-E)

4

PAR-30MAA

Новый проводной пульт управления (для подключения необходим конвертер MAC-397IF-E)

5

MAC-397IF-E

Конвертер для подключения проводного пульта и внешних цепей управления и контроля

6

MAC-821SC-E

Центральный пульт (вкл/выкл) на 8 блоков (применяется совместно с конвертером MAC-397IF-E)

7

MAC-399IF-E

Конвертер для подключения к сигнальной линии City Multi — M-NET

8

ME-AC-KNX-1-V2

Конвертер для подключения в сеть KNX TP-1 (EIB)

9

ME-AC-MBS-1

Конвертер для подключения в сеть RS485/Modbus RTU

10

ME-AC-LON-1

Конвертер для подключения в сеть LonWorks

11

ME-AC-SMS-32

GSM-модем для управления сплит-системой посредством SMS-сообщений. Применяется совместно с ME-AC-MBS-1.

12

MAC-889SG

Решетка наружного блока для изменения направления выброса воздуха

13

MAC-886SG

Решетка наружного блока для изменения направления выброса воздуха MUZ-GE60/71VA

14

MAC-093SS-E

Насадка для пылесоса для чистки теплообменников
