Мульти-сплит системы полупромышленной серии Mr. Slim

Описание

  • Мульти-сплит системами в полупромышленной серии называются несколько внутренних блоков, подключенных к одному наружному агрегату. Они предназначены для кондиционирования больших монообъемных помещений, поскольку все внутренние блоки работают синхронно.
  • До 4 внутренних блоков одинаковой производительности может быть подключено к одному наружному. Допускается комбинировать внутренние блоки различных конструктивных исполнений (кроме комбинаций с напольными блоками). Это позволяет учитывать дизайн различных зон монообъемного помещения.
  • Все внутренние блоки управляются с одного пульта и работают в одном режиме по команде термостата главного блока.
  • Идеально подходят для помещений большой площади или неправильной формы, улучшают комфорт и воздухораспределение.
  • Предусмотрена автоматическая адресация внутренних блоков, поэтому не требуется настройка компонентов мульти-сплит системы в процессе проведения пуско-наладочных работ.

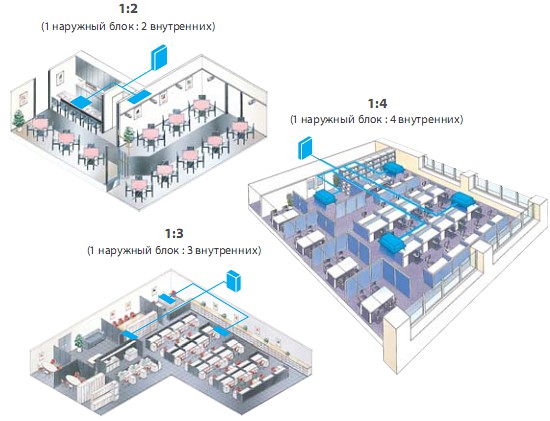

Синхронные мульти-сплит системы

Синхронные мульти-сплит системы

Все внутренние блоки следует располагать на одном этаже.

Подбор мульти-сплит системы

Подбор синхронной мульти-сплит системы начинается с выбора наружного блока согласно требуемой производительности. Далее определяют количество и конструктивное исполнение внутренних блоков. Затем находят марку разветвителя магистрали хладагента, соединяющего компоненты гидравлического контура.

Mr. Slim инвертор: PUHZ-HRP, PUHZ-RP, PUHZ-P

Производительность наружного блока

2 внутренних блока

3 внутренних блока

4 внутренних блока

50:50

33:33:33

25: 25: 25: 25

71

35 х 2

-



100

50 x 2

-



125

60 x 2

-



140

71 x 2

50 x 3



Разветвитель

MSDD-50TR-E

MSDT-111R-E



200

100 x 2

60 x 3

50 x 4

250

125 x 2

71 x 3

60 x 4

Разветвитель

MSDD-50WR-E

MSDT-111R-E

MSDF-1111R-E

Mr. Slim без инвертора: PU(H)-P

Производительность

2 внутренних блока

3 внутренних блока

наружного блока

50:50

33:33:33

71

35 х 2

-

100

50 x 2

-

125

60 x 2

-

140

71 x 2

50 x 3

Разветвитель

MSDD-50TR-E

MSDT-111R-E

Примечания:

1. Создание мульти-сплит систем на базе наружных блоков SUZ-KA (фреон R410A) не допускается.

2. В составе мульти-сплит системы к одному наружному блоку могут быть подключены внутренние блоки различных конструктивных исполнений. Исключение составляют напольные внутренние блоки, которые нельзя комбинировать с другими типами внутренних блоков.

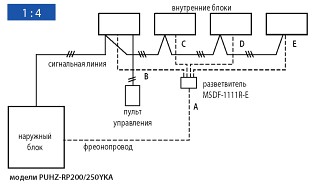

Схемы гидравлических соединений

Схемы гидравлических соединенийСхемы гидравлических соединенийСхемы гидравлических соединений

Длины участков фреонопровода и перепад высот между приборами

Модель наружного блока / Параметр

Power Inverter RP71-140

Неинверторные P71-140, Standard Inverter P100-140 Power Inverter RP200, 250YKA Standard Inverter P200, 250YHA

Суммарная длина всех участков: A+B+C+D+E

75 м (RP71 - 50 м)

50 м

RP200, 250 - 120 м
P200, 250YHA - 70 м

Макс. длина после разветвителя: B или C или D или E

20 м

20 м

20 м

Разность длин после разветвителя: например, (B-С) или (C-D)

8 м

8 м

8 м

Перепад высот:

наружный-внутренний

30 м

50 м (30м - Standard Inv.)

30 м

внутренний-внутренний

1 м

1 м

1 м

Схемы электрических соединений

Все модели полупромышленной серии Mr. Slim, в которых применен хладагент R410A (кроме SUZ-KA).

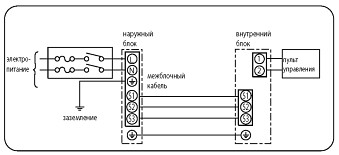

1 : 1
Схемы электрических соединений

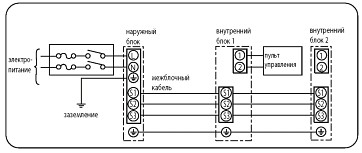

1 : 2
Схемы электрических соединений

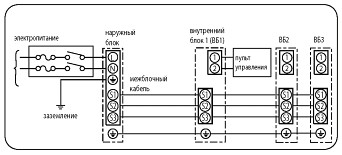

1 : 3
Схемы электрических соединений

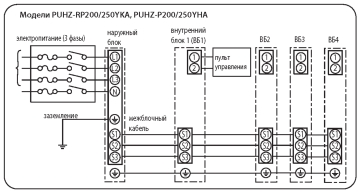

1 : 4
Схемы электрических соединений
