Mitsubishi Electric MUZ-FD VABH - инверторный тепловой насос

настенный внутренний блок (серия Делюкс)
нагрев (охлаждение): 3,2-6,0 кВт

MSZ-FD25/35/50VA

инверторный тепловой насос Mitsubishi Electric MUZ-FD VABH

настенный внутренний блок (класс Делюкс)

Описание прибора

  • Работа в режиме нагрева до -25°С. Стабильная теплопроизводительность при низкой наружной температуре. Установлен электронагреватель поддона наружного блока.
  • Активный фильтр (двойная плазма): улавливает мельчайшие частицы из воздуха, устраняет запахи, разлагает формальдегид, выделяемый мебелью.
  • Сканирование температуры помещения с помощью датчика I-SEE для равномерного поддержания комфортной температуры, например, у поверхности пола в детской комнате.
  • Значительные возможности по длине магистрали хладагента и перепаду высот.
Внутренний блок (ВБ) MSZ-FD25VA MSZ-FD35VA MSZ-FD50VA

Наружный блок (НБ)

MUZ-FD25VABH

MUZ-FD35VABH

MUZ-FD50VABH

Напряжение электропитания

220-240 B, 1 фаза, 50 Гц

Нагрев

производительность

кВт

3,2 (1,5 - 6,3)

4,0 (1,3 - 6,6)

6,0 (1,5 - 8,2)

потребляемая мощность

кВт

0,600

0,840

1,610

энергоэффективность COP

5,33 (A)

4,76 (A)

3,73 (A)

уровень шума ВБ

дБ(А)

20 - 29 - 36 - 43

21 - 29 - 36 - 44

27 - 37 - 43 - 50

уровень шума НБ

дБ(А)

46

50

56

расход воздуха ВБ

м³/ч

270 - 726

282 - 750

330 - 888

Охлаждение

производительность

кВт

2,5 (1,1 - 3,5)

3,5 (0,8 - 4,0)

5,0 (1,5 - 5,8)

потребляемая мощность

кВт

0,485

0,835

1,510

энергоэффективность EER

5,15 (A)

4,19 (A)

3,31 (A)

уровень шума ВБ

дБ(А)

20 - 29 - 36 - 42

21 - 29 - 36 - 43

29 - 39 - 45 - 52

уровень шума НБ

дБ(А)

46

47

54

расход воздуха ВБ

м³/ч

276 - 672

276 - 672

378 - 888

Максимальный рабочий ток

А

10,0

10,5

16,0

Диаметр труб: жидкость

мм (дюйм)

6,35(1/4)

6,35(1/4)

Диаметр труб: газ

мм (дюйм)

9,52(3/8)

12,7(1/2)

Фреонопровод между блоками

длина

м

20

30

перепад высот

м

12

15

Гарантированный диапазон наружных температур

охлаждение

°C

-10 ~ +46°C по сухому термометру

нагрев

°C

-25 ~ +24°C по мокрому термометру

Завод (страна)

MITSUBISHI ELECTRIC CONSUMER PRODUCTS (THAILAND) CO., LTD (Таиланд)

Внутренний блок

потребляемая мощность

Вт

31

33

60

габариты: ШхДхВ

мм

798х257х295

798х257х295

798х257х295

диаметр дренажа

мм

16

16

16

вес

кг

12,0

12,0

12

Наружный блок

габариты: ШхДхВ

мм

800x285x550

800x285x550

840x330x850

вес

кг

36,0

36,0

55,0


Опции (аксессуары)



Наименование

Описание

1

MAC-307FT-E

Сменный элемент платинового каталитического фильтра (рекомендуется замена при ухудшении эффективности дезодорирования)

2

MAC-417FT-E

Сменный элемент плазменного антиаллергенного энзимного фильтра (рекомендуется замена 1 раз в год)

3

MAC-093SS-E

Насадка для пылесоса для чистки теплообменников

4

PAR-21MAA

Стандартный настенный пульт управления (необходим конвертер MAC-397IF-E)

5

PAR-30MAA

Новый проводной пульт управления (необходим конвертер MAC-397IF-E)

6

MAC-397IF-E

Конвертер для подключения проводного пульта и внешних цепей управления и контроля

7

MAC-821SC-E

Центральный пульт (вкл/выкл) на 8 блоков (применяется совместно с конвертерами MAC-397IF-E)

8

MAC-399IF-E

Конвертер для подключения к сигнальной линии M-NET VRF-систем City Multi

9

MAC-889SG

Решетка наружного блока для изменения направления выброса воздуха

10

ME-AC-KNX-1-V2

Конвертер для сети KNX TP-1 (EIB)

11

ME-AC-MBS-1

Конвертер для сети RS485/Modbus RTU

12

ME-AC-LON-1

Конвертер для сети LonWorks

13

ME-AC-SMS-32

GSM-модем для управления сплит-системой посредством SMS-сообщений. Применяется совместно с ME-AC-MBS-1.

Размеры теплового насоса с инвертором Mitsubishi Electric MUZ-FD VABH

ВНУТРЕННИЕ БЛОКИ: MSZ-FD25VA MSZ-FD35VA MSZ-FD50VA

Размеры теплового насоса с инвертором Mitsubishi Electric MUZ-FD VABH Размеры теплового насоса с инвертором Mitsubishi Electric MUZ-FD VABH Размеры теплового насоса с инвертором Mitsubishi Electric MUZ-FD VABH Размеры теплового насоса с инвертором Mitsubishi Electric MUZ-FD VABH Размеры теплового насоса с инвертором Mitsubishi Electric MUZ-FD VABH Размеры теплового насоса с инвертором Mitsubishi Electric MUZ-FD VABH
Фреонопровод

Изоляция

ø35 (наружный диаметр)

Жидкость

ø6.35 - 0.5 м (вальцовка ø6.35)

Газ

MSZ-FD25/35VA: ø9.52 - 0.43 м (вальцовка ø9.52) MSZ-FD50VA: ø9.52 - 0.43 м (вальцовка ø12.7)

Дренажный шланг

Наружный диаметр изоляции ø28, наружный диаметр штуцера ø16

НАРУЖНЫЕ БЛОКИ: MUZ-FD25VABH MUZ-FD35VABH


MUZ-FD25VABH
MUZ-FD35VABH
Габариты (ШхДхВ) 800x285x550 мм

MUZ-FD50VABH
Габариты (ШхДхВ) 840x330x850 мм
Размеры теплового насоса с инвертором Mitsubishi Electric MUZ-FD VABH Размеры теплового насоса с инвертором Mitsubishi Electric MUZ-FD VABH Размеры теплового насоса с инвертором Mitsubishi Electric MUZ-FD VABH Размеры теплового насоса с инвертором Mitsubishi Electric MUZ-FD VABH

Если блок устанавливается на раме, то ее высота должна в 2 раза превышать максимальную высоту снежного покрова.

Дозаправка хладгента (R410A)

MSZ-FD25/35

30 г/м x (длина трубы хладагента (м) - 5)

НАРУЖНЫЙ БЛОК MUZ-FD50VABH

Размеры теплового насоса с инвертором Mitsubishi Electric MUZ-FD VABH Размеры теплового насоса с инвертором Mitsubishi Electric MUZ-FD VABH Размеры теплового насоса с инвертором Mitsubishi Electric MUZ-FD VABH Размеры теплового насоса с инвертором Mitsubishi Electric MUZ-FD VABH
Дозаправка хладагента (R410A)

MSZ-FD50

20 г/м x (длина трубы хладагента (м) - 7)

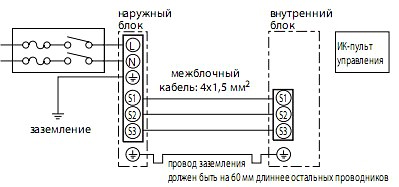

Схема соединений внутреннего и наружного блоков

Кабель электропитания (автоматический выключатель): MUZ-FD25VABH: 3x1,5 мм² (10 А) MUZ-FD35VABH: 3x1,5 мм² (12 А) MUZ-FD50VABH: 3x2,5 мм² (16 А)

Схема соединений внутреннего и наружного блоков
