Мульти-сплит системы с инвертором Mitsubishi Electric MXZ-2C/3C/4C/5C/6C
2, 3, 4, 5 или 6 внутренних блоков
охлаждение-нагрев: 3,0-12,0 кВт
Описание прибора
- От 2 до 6 внутренних блоков различного конструктивного исполнения.
- Низкий уровень шума и вибраций.
- Охлаждение при низкой температуре наружного воздуха.
- Высокая энергоэффективность: все модели имеют класс энергоэффективности «А».
- В моделях MXZ-2C30/40/52VA и MXZ-4C80/5C100/6C120VA предусмотрена автоматическая проверка правильности соединения фреонопроводов и сигнальных линий, а также автоматическая коррекция при неправильном соединении.
Список параметров наружного агрегата:
- полная производительность (охлаждение/нагрев), а также минимальное и максимальное значения;
- потребляемая мощность (охлаждение/нагрев), а также минимальное и максимальное значения;
- рабочий ток (охлаждение/нагрев);
- коэффициент мощности (охлаждение/нагрев).
Список параметров внутренних блоков:
- полная производительность (охлаждение/нагрев).

| Внутренние блоки |
MXZ |
2C30VA |
2C40VA |
2C52VA |
3C54VA |
3C68VA |
4C71VA |
4C80VA |
5C100VA |
6C120VA |
8A140VA |
| М-серия |
Настенные |
MSZ-FD25VA |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
MSZ-FD35VA |
|
• |
• |
• |
• |
• |
• |
• |
• |
• |
MSZ-FD50VA |
|
|
|
• |
• |
• |
• |
• |
• |
• |
MSZ-EF22VE |
• |
• |
• |
• |
• |
• |
• |
• |
• |
|
MSZ-EF25VE |
• |
• |
• |
• |
• |
• |
• |
• |
• |
|
MSZ-EF35VE |
|
• |
• |
• |
• |
• |
• |
• |
• |
|
MSZ-EF42VE |
|
|
• |
• |
• |
• |
• |
• |
• |
|
MSZ-EF50VE |
|
|
|
• |
• |
• |
• |
• |
• |
|
MSZ-GE22VA |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
MSZ-GE25VA |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
MSZ-GE35VA |
|
• |
• |
• |
• |
• |
• |
• |
• |
• |
MSZ-GE42VA |
|
|
• |
• |
• |
• |
• |
• |
• |
• |
MSZ-GE50VA |
|
|
|
• |
• |
• |
• |
• |
• |
• |
MSZ-GE60VA |
|
|
|
|
• |
• |
• |
• |
• |
• |
MSZ-GE71VA |
|
|
|
|
|
|
• |
• |
• |
• |
MSZ-SF15VA |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
MSZ-SF20VA |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
| Напольный |
MFZ-KA25VA |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
MFZ-KA35VA |
|
• |
• |
• |
• |
• |
• |
• |
• |
• |
MFZ-KA50VA |
|
|
|
• |
• |
• |
• |
• |
• |
• |
Однопоточная кассета |
MLZ-KA25VA |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
MLZ-KA35VA |
|
• |
• |
• |
• |
• |
• |
• |
• |
• |
MLZ-KA50VA |
|
|
|
• |
• |
• |
• |
• |
• |
• |
4-х поточная кассета |
SLZ-KA25VAQ |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
SLZ-KA35VAQ |
|
• |
• |
• |
• |
• |
• |
• |
• |
• |
SLZ-KA50VAQ |
|
|
|
• |
• |
• |
• |
• |
• |
• |
| Канальный |
SEZ-KD25VAQ |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
SEZ-KD35VAQ |
|
• |
• |
• |
• |
• |
• |
• |
• |
• |
SEZ-KD50VAQ |
|
|
|
• |
• |
• |
• |
• |
• |
• |
SEZ-KD60VAQ |
|
|
|
|
• |
• |
• |
• |
• |
• |
SEZ-KD71VAQ |
|
|
|
|
|
|
• |
• |
• |
• |
| Mr. Slim |
4-х поточная кассета |
PLA-RP35BA |
|
|
|
|
|
|
|
|
|
• |
PLA-RP50BA |
|
|
|
• |
• |
• |
• |
• |
• |
• |
PLA-RP60BA |
|
|
|
|
• |
• |
• |
• |
• |
• |
PLA-RP71BA |
|
|
|
|
|
|
• |
• |
• |
• |
| Подвесной |
PCA-RP50KA |
|
|
|
• |
• |
• |
• |
• |
• |
|
PCA-RP60KA |
|
|
|
|
• |
• |
• |
• |
• |
|
PCA-RP71KA |
|
|
|
|
|
|
• |
• |
• |
|
Характеристики мульти-сплит системы Mitsubishi Electric MXZ-2C/3C/4C/5C/6C
| Наружный блок (НБ) |
MXZ-2C30VA |
MXZ-2C40VA |
MXZ-2C52VA |
MXZ-3C54VA |
MXZ-3C68VA |
Напряжение электропитания (В, ф, Гц) |
220-240 B, 1 фаза, 50 Гц (подключается к наружному блоку) |
Охлаждение |
производительность |
НБ |
кВт |
3,0 (1,1-4,0) |
4,0 (1,1 -4,5) |
5,2 (1,1 -6,0) |
5,4 (2,9-6,8) |
6,8 (2,9-8,4) |
| потребляемая мощность |
НБ |
кВт |
0,56 |
0,875 |
1,30 |
1,19 |
1,775 |
энергоэффективность EER (НБ & ВБ) |
4,97 (A) |
4,32 (A) |
3,83 (A) |
4,30 (A) |
3,69 (A) |
уровень шума НБ (ночной режим) |
дБ(А) |
46 (44) |
47 (44) |
49 (46) |
47 (45) |
48 (45) |
Нагрев |
производительность |
кВт |
4,0 (1,0-4,4) |
4,5 (1,0-5,0) |
6,4 (1,0-7,0) |
7,0 (2,6-9,0) |
8,6 (2,6-10,6) |
потребляемая мощность |
кВт |
0,815 |
0,87 |
1,61 |
1,465 |
2,05 |
энергоэффективность COP (НБ & ВБ) |
4,65 (A) |
4,91 (A) |
3,86 (A) |
4,56 (A) |
4,06 (A) |
уровень шума НБ (ночной режим) |
дБ(А) |
47 (46) |
48 (47) |
50 (49) |
51 (48) |
52 (48) |
Максимальный рабочий ток |
А |
8,0 |
10,2 |
10,2 |
15,0 |
15,0 |
Автоматический выключатель |
А |
10 |
15 |
15 |
25 |
25 |
Диаметр труб: жидкость |
мм (дюйм) |
6,35 (1/4) х 2 |
6,35 (1/4) х 3 |
Диаметр труб: газ |
мм (дюйм) |
9,52 (3/8) х 2 |
9,52 (3/8) х 3 |
Наружный блок |
габариты: ШхГхВ |
мм |
800 x 285 x 550 |
840 x 330 (+30) x 710 |
вес |
кг |
33 |
35 |
38 |
57 |
57 |
Длина фреонопровода между блоками |
суммарно |
м |
20 |
30 |
30 |
50 |
50 |
от НБ до ВБ |
м |
15 |
20 |
20 |
25 |
25 |
Перепад высот |
НБ выше ВБ |
м |
10 |
10 |
10 |
10 |
10 |
НБ ниже ВБ |
м |
10 |
15 |
15 |
15 |
15 |
между ВБ |
м |
10 |
15 |
15 |
15 |
15 |
Гарантированный диапазон наружных температур |
охлаждение |
-10 ~ +43°C (по сухому термометру) |
нагрев |
-15 ~ +24°C (по мокрому термометру) |
Завод (страна) |
MITSUBISHI ELECTRIC CONSUMER PRODUCTS (THAILAND) CO., LTD (Таиланд) |
| Наружный блок (НБ) |
MXZ-4C71VA |
MXZ-4C80VA |
MXZ-5C100VA |
MXZ-6C120VA |
Напряжение электропитания (В, ф, Гц) |
220-240 B, 1 фаза, 50 Гц (подключается к наружному блоку) |
Охлаждение |
производительность НБ |
кВт |
7,1 (3,7-8,8) |
8,0 (3,7-9,2) |
10,0 (3,9-11,0) |
12,0 (3,5-13,5) |
потребляемая мощность НБ |
кВт |
1,68 |
1,955 |
2,80 |
3,61 |
энергоэффективность EER (НБ & ВБ) |
4,02 (A) |
3,86 (A) |
3,44 (A) |
3,21 (A) |
уровень шума НБ (ночной режим) |
дБ(А) |
48 (45) |
46 (44) |
51 (46) |
55 (51) |
Нагрев |
производительность |
кВт |
8,6 (3,4-10,7) |
9,4 (3,4-11,6) |
12,0 (4,1 -14,0) |
14,0 (3,5-16,5) |
потребляемая мощность |
кВт |
1,705 |
1,93 |
2,835 |
3,47 |
| энергоэффективность |
COP (НБ & ВБ) |
4,79 (A) |
4,65 (A) |
4,07 (A) |
3,88 (A) |
уровень шума НБ (ночной режим) |
дБ(А) |
52 (48) |
48 (46) |
54 (47) |
57 (53) |
Максимальный рабочий ток |
А |
15,0 |
17,4 |
18,4 |
27,0 |
Автоматический выключатель |
А |
25 |
25 |
25 |
32 |
Диаметр труб: жидкость |
мм (дюйм) |
6,35 (1/4) х 4 |
6,35 (1/4) х 5 |
6,35 (1/4) х 6 |
Диаметр труб: газ |
мм (дюйм) |
9,52 (3/8) х 3 + 12,7 х 1 |
9,52 (3/8) х 4 + 12,7 х 1 |
9,52 (3/8) х 5 + 12,7 х 1 |
Наружный блок |
габариты: ШхГхВ |
мм |
840 x 330 (+30) x 710 |
900 x 320 (+30) x 900 |
900 x 320 (+21) x 1070 |
вес |
кг |
58 |
67 |
68 |
88 |
Длина фреонопровода между блоками |
суммарно |
м |
60 |
70 |
80 |
80 |
от НБ до ВБ |
м |
25 |
25 |
25 |
25 |
Перепад высот |
НБ выше ВБ |
м |
10 |
10 |
10 |
10 |
НБ ниже ВБ |
м |
15 |
15 |
15 |
15 |
между ВБ |
м |
15 |
15 |
15 |
15 |
Гарантированный диапазон наружных температур |
охлаждение |
-10 ~ +43°C (по сухому термометру) |
нагрев |
-15 ~ +24°C (по мокрому термометру) |
Завод (страна) |
MITSUBISHI ELECTRIC CONSUMER PRODUCTS (THAILAND) CO., LTD (Таиланд) |
MITSUBISHI ELECTRIC CORPORATION SHIZUOKA WORKS (Япония) |
Примечания:
1. Указанная в таблице потребляемая мощность относится только к наружному блоку и не учитывает электропотребление внутренних приборов.
2. Значения коэффициентов энергоэффективности измерены в следующих системах:
MXZ-2C30VA — MSZ-GE25VA x 2;
MXZ-2C40VA — MSZ-GE25VA + MSZ-GE35VA;
MXZ-2C52VA — MSZ-GE35VA x 2;
MXZ-3C54VA — MSZ-GE22VA x 3;
MXZ-4C71VA — MSZ-GE22VA x 4;
MXZ-4C80VA — MSZ-GE35VA x 4;
MXZ-5C100VA — MSZ-GE22VA x 5;
MXZ-6C120VA — MSZ-GE25VA x 6.
Размеры наружных блоков Mitsubishi Electric MXZ
НАРУЖНЫЕ БЛОКИ: MXZ-2C30VA MXZ-2C40VA MXZ-2C52VA

НАРУЖНЫЕ БЛОКИ: MXZ-3C54VA MXZ-3C68VA MXZ-4C71VA

НАРУЖНЫЕ БЛОКИ: MXZ-4C80VA MXZ-5C100VA

НАРУЖНЫЕ БЛОКИ: MXZ-6C120VA

Пространство для установки

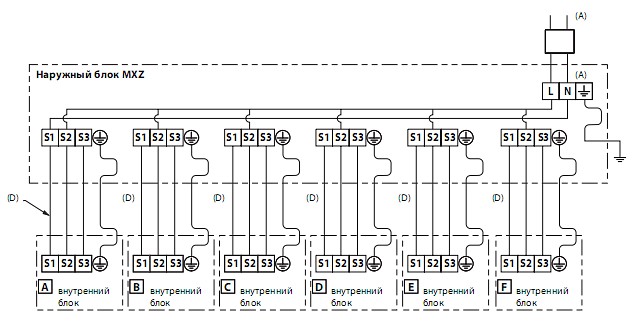

Схема электрических соединений
MXZ-2C30/40/52VA MXZ-3C54/68VA MXZ-4C71/80VA MXZ-5C100VA MXZ-6C120VA
Автоматический выключатель:
MXZ-2C30VA — 10 A MXZ-2C40/52VA — 15 А
MXZ-3C54/68VA / 4C71/80VA / 5C100VA — 25 А
MXZ-6C120VA — 32 А
Сечение кабеля на участках: А: 3х2,5 мм² (3х4,0 мм² для MXZ-6C120VA) D: 4x1,5 мм²
Опции (аксессуары)
Наименование |
Описание |
1 |
MAC-889SG |
Решетка для изменения направления выброса воздуха (MXZ-2C) |
2 |
MAC-856SG |
Решетка для изменения направления выброса воздуха (MXZ-3C/4C/5C) |
3 |
PAC-SG76RJ-E |
Переходник 3/8 -> 5/8 (MXZ-4C/5C/6C) |
4 |
PAC-493PI |
Переходник 1/4 -> 3/8 (MXZ-4C80/5C100/6C120) |
5 |
MAC-A454JP |
Переходник 3/8 -> 1/2 (MXZ-3C/4C/5C/6C) |
6 |
MAC-A455JP |
Переходник 1/2 -> 3/8 (MXZ-3C/4C/5C/6C) |
7 |
MAC-A456JP |
Переходник 1/2 -> 5/8 (MXZ-3C/4C/5C/6C) |
8 |
E12 A47 527 |
Нагреватель поддона блока MXZ-2C |
9 |
E12 D87 527 |
Нагреватель поддона блока MXZ-3C/4C/5C |
При интенсивной эксплуатации в режиме нагрева рекомендуется устанавливать в поддон наружного блока электрический нагреватель для предотвращения замерзания конденсата.
|
