Мульти-сплит система с инвертором Mitsubishi Electric MXZ-8B140/160

2-8 внутренних блоков

охлаждение-нагрев: 3,0 - 15,5 кВт

PAC-AK31BC
PAC-AK31BC
Мульти-сплит система с инвертором Mitsubishi Electric MXZ-8A140/160
PAC-AK51BC
PAC-AK51BC

Описание прибора

  • Внутренние блоки в составе такой системы работают независимо (одновременная работа в режимах охлаждения и обогрева невозможна).
  • Для разветвления магистрали хладагента используются специальные блоки-распределители, представляющие собой набор электрически управляемых расширительных вентилей. В одной системе допускается использовать не более 2 блоков-распределителей.
  • Новые блоки-распределители PAC-AK31/51BC позволяют внутренним блокам MSZ-GE работать в режиме дежурного отопления (I-Save) с целевой температурой +10°С.
  • Подключение внутренних блоков MSZ-EF22~50VE(B/S/W) и MSZ-HS25,35VA к агрегату MXZ-8A140VA не предусмотрено.
Наружный блок (НБ) MXZ-8B140VA MXZ-8B140YA MXZ-8B160VA MXZ-8B160YA

Напряжение электропитания (В, ф, Гц)

220 B, 1 фаза, 50 Гц

380 B, 3 фазы, 50 Гц

220 B, 1 фаза, 50 Гц

380 B, 3 фазы, 50 Гц

Охлаждение

производительность НБ

кВт

14,0

14,0

15,5

15,5

потребляемая мощность НБ

кВт

3,79

3,79

4,64

4,64

энергоэффективность EER (НБ & ВБ)

3,52 (A)

3,52( A)

3,21 (A)

3,21 (A)

уровень шума НБ (ночной режим)

дБ(А)

50 (47)

50 (47)

51 (48)

51 (48)

Нагрев

производительность

кВт

16,0

16,0

18,0

18,0

потребляемая мощность

кВт

3,90

3,90

4,80

4,80

энергоэффективность COP (НБ & ВБ)

3,91 (A)

3,91 (A)

3,61 (A)

3,61 (A)

уровень шума НБ

дБ(А)

52

52

54

54

Суммарная производительность внутренних блоков

кВт

3,0~18,5 кВт (21~132%)

3,0~20,2 кВт (19-130°%)

Максимальный рабочий ток

А

29,5

13,0

29,5

13,0

Пусковой ток

А

14

7

14

7

Автоматический выключатель

А

40

25

40

25

Диаметр труб: жидкость / газ

мм (дюйм)

9,52(3/8) / 15,88(5/8)

Наружный блок

габариты: ШхГхВ

мм

950 x 330 x 1350

вес

кг

129

139

129

139

Длина фреонопровода между блоками

суммарно

м

115

115

115

115

от НБ до ВБ

м

70

70

70

70

Перепад высот

НБ выше ВБ

м

30

30

30

30

НБ ниже ВБ

м

20

20

20

20

между ВБ

м

12

12

12

12

Гарантированный диапазон наружных температур

охлаждение

°C

-5 ~ +46°C по сухому термометру

нагрев

°C

-15 ~ +21°C по мокрому термометру

Завод (страна)

MITSUBISHI ELECTRIC CORPORATION SHIZUOKA WORKS (Япония)


Примечания:

1. Указанная в таблице потребляемая мощность относится только к наружному блоку и не учитывает электропотребление внутренних приборов.
2. Значения коэффициентов энергоэффективности измерены в следующих системах: MXZ-8B140VA/YA = MSZ-GE22VA x 8 PAC-AK52BC + PAC-AK31BC MXZ-8B160VA/YA = MSZ-GE25VA x 8 PAC-AK52BC + PAC-AK31 BC

Опции (аксессуары)

  Наименование Описание

1

MAC-A454JP

Переходник 3/8 -> 1/2

2

MAC-A455JP

Переходник 1/2 -> 3/8

3

MAC-A456JP

Переходник 1/2 -> 5/8

4

PAC-493PI

Переходник 1/4 -> 3/8

5

PAC-SG76RJ-E

Переходник 3/8 -> 5/8

6

PAC-AK52YP-E

Комплект объединителей портов для подключения внутренних блоков PLA-RP100BA/BA3

7

PAC-AK31BC

Распределительный блок на 3 порта

8

PAC-AK52BC

Распределительный блок на 5 портов

9

PAC-AK350CVR-E

Корпус для наружной установки распределительных блоков

10

PAC-SH63AG-E

Панель для защиты от ветра (требуются 2 шт.)

11

PAC-SG59SG-E

Решетка для изменения направления выброса воздуха (требуются 2 шт.)

12

PAC-SG61DS-E

Дренажный штуцер

13

PAC-SG64DP-E

Дренажный поддон

14

PAC-SG82DR-E

Фильтр-осушитель: диаметр 3/8

15

MSDD-50AR-E

Комплект разветвителей для подключения двух блоков-распределителей (соединение фланцевое)

16

MSDD-50BR-E

Комплект разветвителей для подключения двух блоков-распределителей (соединение паяное)

Конфигурация магистрали хладагента

  участки A участки B

Труба: жидкость (мм)

9.52

Диаметр трубопроводов на этом участке зависит от производительности внутреннего блока. Если диаметры портов на блоке-распределителе и на внутреннем блоке не совпадают, то следует использовать переходники, устанавливая их около блока-распределителя.

Труба: газ (мм)

15.88

Размеры блоков мульти-сплит системы с инвертором Mitsubishi Electric MXZ-8B140/160

Размеры блоков Mitsubishi ElectricРазмеры блоков Mitsubishi Electric

1. Подключение газовой магистрали 15,88
2. Подключение жидкостной магистрали 9,52

Размеры блоков Mitsubishi ElectricРазмеры блоков Mitsubishi Electric

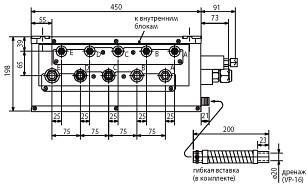

PAC-AK31BC, PAC-AK51BC

Пространство для установки

Пространство для установки

Фланцевые соединения трубопроводов



A

B

C

D

E

к наружному блоку

жидкостной порт

1/4

1/4

1/4

1/4

1/4

3/8

газовый порт

3/8

3/8

3/8

3/8

1/2

5/8

дренаж : наружный диаметр 20 (VP-16)

Примечание:

В приборе PAC-AK51BC установлены порты A, B, C, D и E, а в PAC-AK31BC - только порты А, В и С.

Размеры блоков Mitsubishi ElectricРазмеры блоков Mitsubishi Electric

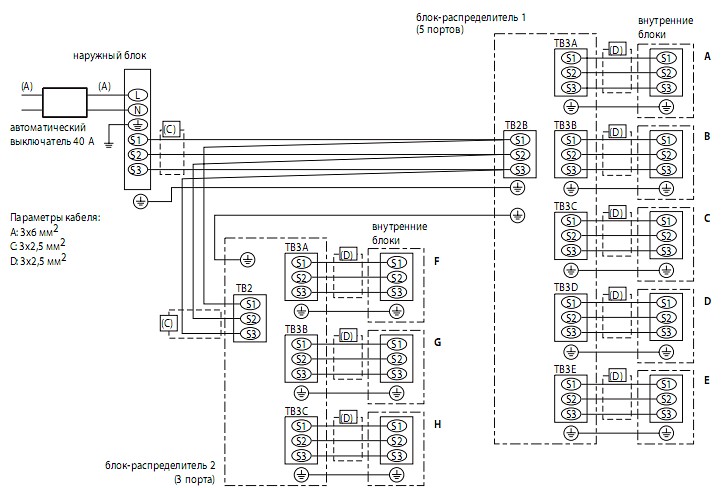

Схема электрических соединений

2 блока-распределителя

Схема электрических соединений
