Взаимодействие с произвольными объектами в системах кондиционирования Mitsubishi Electric

Все модели City Multi, а также бытовые системы М- и S-серий (new A-control), полупромышленные кондиционеры Mr. Slim (A-control) и приточно-вытяжные установки Lossnay.

Программно-аппаратный комплекс

Сигналы сухих контактов стороннего оборудования подключаются на входные модули контроллера (PLC) или на специальные разъемы внутренних блоков. Аналогично могут быть организованы выходные сигналы. С помощью программного обеспечения может быть задана любая логика взаимосвязанной работы кондиционеров и стороннего оборудования.

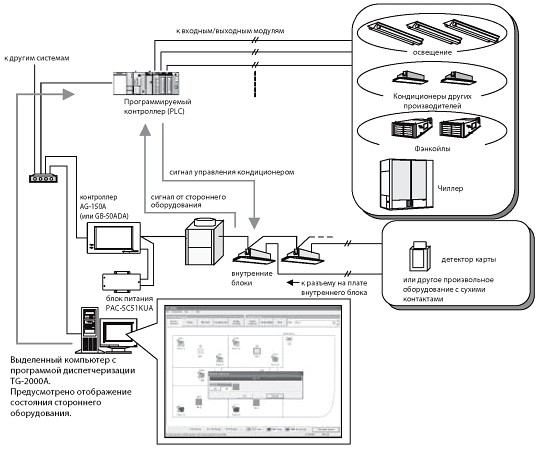

Программно-аппаратный комплекс Mitsubishi Electric

Состав аппаратно-программного комплекса

Наименование

Описание

AG-150A (GB-50ADA)

Универсальный контроллер. Модификация GB-50ADA - без экрана и клавиатуры. 1 прибор на 50 внутренних блоков. Если количество внутренних блоков превышает 50, то следует создать объединения наружных блоков, в каждом из которых не более 50 внутренних. Для каждого из таких объединений устанавливается прибор AG-150A (GB-50ADA).

PAC-SC51KUA

Блок питания для AG-150A. Количество соответствует количеству универсальных контроллеров AG-150A.

Лицензия "веб-управление"

Активирует программный модуль обмена данными с компьютером.

Лицензия "Взаимодействие со сторонним оборудованием"

Активирует программный модуль ограничения пиков электропотребления (ограничивается средняя получасовая потребляемая мощность).

TG-2000A

Программа диспетчеризации (Mitsubishi Electric). Версия выше 5.5 при использовании AG-150A.

HUB для 10BASE-T

Сетевой разветвитель (переключатель). Поставляется производителями телекоммуникационного оборудования.

Программируемый контроллер (PLC) - серия MELSEC Q

Спецификация контроллера:

Аппаратные средства (Mitsubishi Electric)

Наименование

Модель

Кол-во

Примечание

Процессорный модуль

Q02H CPU

1



Базовый блок

Q33B (Q35B, Q38B,Q312B)

1

В зависимости от количества входных и выходных модулей

Блок питания

Q61P-A2

1



Карта памяти

Q2MEM-8MBA

1



Блок входных сигналов

QX40

1

* 24 В пост. тока/4 мA общий плюс; можно подключить 2 блока
* требуется внешний источник питания (24 В пост. тока)

Блок выходных сигналов

QY40P

1

* внутренний контакт 12/24 В пост. тока, 0.1А
требуется внешний источник питания (12/24 В пост. тока)

Ethernet-модуль

QJ71E71-100 1 * используется 10 Mbps LAN

Программное обеспечение (Mitsubishi Electric)

  PAC-YG21CDA 1
