Наружные блоки VRF-системы City Multi G5

Модификации наружных блоков VRF-системы Mitsubishi Electric CITY MULTI G5

Серия Y (воздушное охлаждение теплообменника)

Блоки серии Y PUMY 6 модулей серии Y стандарт 3 модуля высокоэффективной серии Y

PUMY-P100YHMB/VHMB
PUMY-P125YHMB/VHMB
PUMY-P140YHMB/VHMB

PUHY-P200YJM-A
PUHY-P250YJM-A
PUHY-P300YJM-A

PUHY-P350YJM-A
PUHY-P400YJM-A

PUHY-P450YJM-A

PUHY- EP200YJM-A


PUHY- EP250YJM-A

PUHY- EP300YJM-A

4 модуля серии Y REPLACE 2 модуля серии Y ZUBADAN

PUHY-RP200YJM-A
PUHY-RP250YJM-A
PUHY-RP300YJM-A
PUHY-RP350YJM-A

PUHY-HP200YHM-A
PUHY-HP250YHM-A

Серия WY (с водяным контуром)



PQHY-P200YHM-A
PQHY-P250YHM-A
PQHY-P300YHM-A

Серия WR2 (с водяным контуром)

PQRY-P200YHM-A
PQRY-P250YHM-A
PQRY-P300YHM-A

Серия R2 (воздушное охлаждение теплообменника)

6 модулей серии R2 стандарт 4 модуля высокоэффективной серии R2 3 модуля серии REPLACE R2

PURY-P200YJM-A
PURY-P250YJM-A
PURY-P300YJM-A

PURY-P350YJM-A
PURY-P400YJM-A

PURY-P450YJM-A

PURY-EP200YJM-A

PURY-EP250YJM-A
PURY-EP300YJM-A

PURY- EP350YJM-A

PURY-RP200YJM-A
PURY-RP250YJM-A
PURY-RP300YJM-A

Примечание.

Модули применяются в качестве самостоятельных наружных блоков или входят в состав многомодульного наружного агрегата.

Все наружные блоки мультизональной системы City Multi G5



Серия Y

Серия R2

Холодопр.

Теплопр.

Серия Y стандарт

Серия Y высокоэфф.

Серия REPLACE Y

Серия Y ZUBADAN

Серия WY с водяным контуром

Серия R2 стандарт

Серия R2 высокоэфф.

Серия REP LACE R2

Серия WR2 с водяным контуром

11,2 кВт

12,5 кВт

PUMY -P100YHMB PUMY -P100VHMB



14,0 кВт

16,0 кВт

PUMY -P125YHMB PUMY -P125VHMB



15,5 кВт

18,0 кВт

PUMY -P140YHMB PUMY -P140VHMB



22,4 кВт

25,0 кВт

PUHY -P200YJM-A

PUHY -EP200YJM-A

PUHY- RP200
YJM-A

PUHY- HP200
YHM-A

PQHY- P200
YHM-A

PURY -P200YJM-A

PURY -EP200YJM-A

PURY -RP200
YJM-A

PQRY -P200
YHM-A

28,0 кВт

31,5 кВт

PUHY -P250YJM-A

PUHY -EP250YJM-A

PUHY- RP250
YJM-A

PUHY- HP250
YHM-A

PQHY- P250
YHM-A

PURY -P250YJM-A

PURY -EP250YJM-A

PURY -RP250
YJM-A

PQRY -P250
YHM-A

33,5 кВт

37,5 кВт

PUHY -P300YJM-A

PUHY -EP300YJM-A

PUHY- RP300
YJM-A



PQHY- P300
YHM-A

PURY -P300YJM-A

PURY -EP300YJM-A

PURY -RP300
YJM-A

PQRY -P300
YHM-A

40,0 кВт

45,0 кВт

PUHY -P350YJM-A



PUHY- RP350
YJM-A



PURY -P350YJM-A

PURY -EP350YJM-A



45,0 кВт

50,0 кВт

PUHY -P400YJM-A

PUHY -EP400YSJM-A

PUHY- RP400
YSJM-A

PUHY- HP400
YSHM-A

PQHY- P400
YSHM-A

PURY -P400YJM-A PURY -P400YSJM-A1

PURY -EP400YSJM-A



PQRY -P400
YSHM-A

50,0 кВт

56,0 кВт

PUHY -P450YJM-A

PUHY -EP450YSJM-A

PUHY- RP450
YSJM-A



PQHY- P450
YSHM-A

PURY -P450YJM-A PURY -P450YSJM-A1

PURY -EP450YSJM-A



PQRY -P450
YSHM-A

56,0 кВт

63,0 кВт

PUHY -P500YSJM-A PUHY -P500YSJM-A1

PUHY -EP500YSJM-A
PUHY -EP500YSJM-A1

PUHY- RP500
YSJM-A

PUHY- HP500
YSHM-A

PQHY- P500
YSHM-A

PURY -P500YSJM-A
PURY -P500YSJM-A1
PURY -EP500YSJM-A
PURY -EP500YSJM-A1


PQRY -P500
YSHM-A

63,0 кВт

69,0 кВт

PUHY -P550YSJM-A

PUHY -EP550YSJM-A

PUHY- RP550
YSJM-A



PQHY- P550
YSHM-A

PURY -P550YSJM-A

PURY -EP550YSJM-A



PQRY -P550
YSHM-A

69,0 кВт

76,5 кВт

PUHY -P600YSJM-A PUHY -P600YSJM-A1

PUHY -EP600YSJM-A

PUHY- RP600
YSJM-A



PQHY- P600
YSHM-A

PURY -P600YSJM-A
PURY -P600YSJM-A1
PURY -EP600YSJM-A
PURY -EP600YSJM-A1


PQRY -P600
YSHM-A

73,0 кВт

81,5 кВт

PUHY -P650YSJM-A

PUHY -EP650YSJM-A

PUHY- RP650
YSJM-A



PQHY- P650
YSHM-A

PURY -P650YSJM-A

PURY -EP650YSJM-A



80,0 кВт

88,0 кВт

PUHY -P700YSJM-A PUHY -P700YSJM-A1

PUHY -EP700YSJM-A
PUHY -EP700YSJM-A1

PUHY- RP700
YSJM-A



PQHY- P700
YSHM-A

PURY -P700YSJM-A
PURY -P700YSJM-A1

PURY -EP700YSJM-A



85,0 кВт

95,0 кВт

PUHY -P750YSJM-A

PUHY -EP750YSJM-A PUHY -EP750YSJM-A1

PUHY- RP750
YSJM-A



PQHY- P750
YSHM-A

PURY -P750YSJM-A



90,0 кВт

100,0 кВт

PUHY -P800YSJM-A PUHY -P800YSJM-A1

PUHY -EP800YSJM-A
PUHY -EP800YSJM-A1

PUHY- RP800
YSJM-A



PQHY- P800
YSHM-A

PURY -P800YSJM-A
PURY -P800YSJM-A1


96,0 кВт

108,0 кВт

PUHY -P850YSJM-A

PUHY -EP850YSJM-A

PUHY- RP850
YSJM-A



PQHY- P850
YSHM-A

PURY -P850YSJM-A



101,0 кВт

113,0 кВт

PUHY -P900YSJM-A

PUHY -EP900YSJM-A

PUHY- RP900
YSJM-A



PQHY- P900
YSHM-A

PURY -P900YSJM-A



108,0 кВт

119,5 кВт

PUHY -P950YSJM-A



113,0 кВт

127,0 кВт

PUHY -P1000YSJM-A



118,0 кВт

132,0 кВт

PUHY -P1050YSJM-A



124,0 кВт

140,0 кВт

PUHY -P1100YSJM-A



130,0 кВт

145,0 кВт

PUHY -P1150YSJM-A



136,0 кВт

150,0 кВт

PUHY -P1200YSJM-A



140,0 кВт

156,5 кВт

PUHY -P1250YSJM-A



Примечания:

1. Внутренние блоки P15 (1,7 кВт) подключаются только к блокам серий YHM-A, YJM-A, YSHM-A и YSJM-A, а также PUMY-P YHMB/VHMB.

2. Агрегаты серий YSHM-A и YSJM-A состоят из модулей, наименования которых можно найти в таблицах с характеристиками приборов.

3. Описание наружных блоков серии Y Zubadan приведено в разделе «Системы отопления».

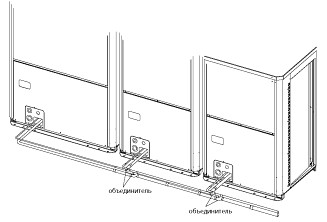

Соединение модулей в наружный агрегат

Серия Y
Серия R2
