Mitsubishi Electric PAC-AH M-J - контроллер для подключения фреоновых секций приточных установок к наружным блокам мультизональной VRF-системы City Multi G5

охлаждение-нагрев: 9,0-56,0 кВт

Контроллер фреоновых секций приточных установок Mitsubishi Electric PAC-AH M-J

Габариты контроллера (ШхДхВ) 420x328x122 мм

Контроллеры PAC-AH125, 140, 250, 500M-J позволяют подключить фреоновую секцию приточной установки к наружному блоку мультизональной VRF-системы City Multi. При этом допускается работа приточной установки в режиме как охлаждения, так и нагрева. Контроль целевой температуры может осуществляться по температуре вытяжного воздуха или приточного воздуха в канале.

В комплекте с контроллером поставляются 4 термистора с элементами крепления, а также электронный расширительный вентиль.

Управление контроллером может быть организовано с помощью пультов управления PAR-21MAA (PAR-30MAA)или PAR-27MEA, поставляемых отдельно, а также с помощью внешних сигналов: сухой контакт — включение/выключение, аналоговый сигнал 0~10 В — целевая температура, сухой контакт — авария. Для взаимодействия с внешними системами предусмотрены выходные сигналы: включено/выключено, авария, оттаивание, управление вентилятором.

На плате контроллера установлен разъем для подключения прибора MAC-397IF-E. Этот прибор предоставляет альтернативные возможности управления с помощью внешних сухих контактов: включение/выключение, выбор режима: охлаждение или нагрев, установка целевой температуры. Прибор MAC-397IF-E выдает один из выходных сигналов на выбор: включен/выключен или норма/ авария.

Внимание!

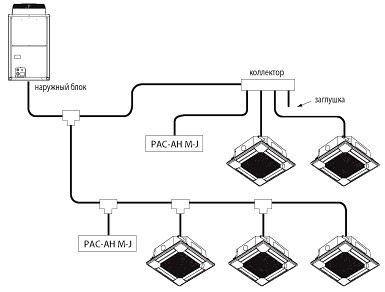

В один гидравлический контур могут быть подключены один или несколько контроллеров PAC-AH63, 125, 140, 250, 500M-J, а также внутренние блоки City Multi.

Общая информация о системе

Общая информация о системе

Применяется с наружными блоками

PUHY-P250,300,350,400,450,500YGM-A,
PUHY-P*Y(S)HM-A, PUHY-P*Y(S)JM-A,
PUHY-EP*Y(S)HM-A, PUHY-EP*Y(S)JM-A,
PUHY-HP*Y(S)HM-A,
PUHY-RP*Y(S)JM-A,
PQHY-P*Y(S)HM-A,
PURY-P*Y(S)HM-A, PURY-P*Y(S)JM-A,
PURY-EP*Y(S)HM-A, PURY-EP*Y(S)JM-A,
PURY-RP*Y(S)JM-A,
PQRY-P*Y(S)HM-A

Примечание.

Прибор PAC-AH500M-J не может быть подключен к наружным блокам PURY и PQRY.

Хладагент

R410A

Суммарная установочная холодопроизводительность фреоновых секций приточных установок

80-100% от номинальной мощности наружного блока

Примечания:

1. Допускается комбинировать в одном гидравлическом контуре внутренние блоки системы City Multi и контроллеры PAC-AH63, 125, 140, 250, 500M-J. При этом максимальный расход воздуха приточной установки должен быть уменьшен до значения, указанного в таблице ниже.

2. Допускается подключение нескольких контроллеров фреоновых секций к одному наружному блоку.

Диапазон рабочих температур

Режим

охлаждение

нагрев

Температура воздуха на входе фреоновой секции

15~24°C WB

-10~15°C DB

Температура наружного воздуха

-5~43°C DB

-20~15,5°C WB

Примечание.

Диапазон температур теплоносителя систем с водяным контуром PQHY и PQRY составляет -5°С ~ +45°С. Рекомендуется согласовать схему системы и особенности проект с московским представительством, если предполагается работа системы в нижней части диапазона -5°С ~ +10°С.

Характеристики контроллеров фреоновых секций приточных установок Mitsubishi Electric PAC-AH M-J

Наименование контроллера

PAC-AH125M-J

PAC-AH140M-J

PAC-AH250M-J

PAC-AH500M-J

Типоразмер испарителя

100

125

140

200

250

400

500

Холодопроизводительность (мин-макс)

кВт

9,0 - 11,2

11,2 - 14,0

14,0 - 16,0

16,0 - 22,4

22,4 - 28,0

36,0 - 45,0

45,0 - 56,0

Теплопроизводительность (мин-макс)

кВт

10,0 - 12,5

12,5 - 16,0

16,0 - 18,0

18,0 - 25,0

25,0 - 31,5

40,0 - 50,0

50,0 - 63,0

Номинальный расход воздуха приточной установки (внутренние блоки в системе отсутствуют или работают только в режиме охлаждения)

м³/час

2000

2500

3000

4000

5000

8000

10000

Номинальный расход воздуха приточной установки (внутренние блоки подключены в контур данного наружного блока совместно с приточной установкой)

м³/час

800

1000

1120

1600

2000

3200

4000

Объем теплообменника приточной установки (мин-макс)

см³

1500-2850

19002-3550

2150-4050

3000-5700

3750-7100

6000-11400

7500-14200

Охлаждение

падение давления в теплообменнике

не более 0,03 МПа

температура хладагента на входе в расширительный вентиль LEV

25°C

температура испарения

8,5°C

перегрев хладагента в испарителе

5°C

температура воздуха на входе

27°C по сухому термометру / 19°C по мокрому термометру

Нагрев

температура конденсации

Тс определяется в соответствии с рисунком

температура хладагента на входе в теплообменник

Tin определяется в соответствии с рисунком

переохлаждение хладагента в конденсаторе

15°C

температура воздуха на входе

0°C по сухому термометру / -2,9°C по мокрому термометру

Определение параметров системы в режиме нагрева

Для определения производительности фреонового теплообменника приточной установки в режиме нагрева воздуха выберите температуру конденсации из допустимого диапазона согласно рис. 1. Если приточная установка оснащена рекуператором, то выберите значение температуры конденсации 48°С.

Согласно выбранной температуры конденсации Tc определите с помощью графика на рис. 2 значение температуры хладагента на входе в теплообменник.

На основании полученных значений подберите теплообменник необходимой мощности.

Примечания:

1. Если расход воздуха меньше указанного в таблице на рис. 1, то следует выбрать значение температуры конденсации 48°С.

2. Максимальное рабочее давление в системе 4,15 МПа.

3. Испытательное давление теплообменника 12,45 МПа.

Температура наружного воздуха: 0°C DB/-2.9°C WB
Температура воды: 20°C (системы PQHY/PQRY)

Рис. 1 Определение допустимых значений температуры конденсацииРис. 2 Температура хладагента на входе в теплообменникРис. 3 Минимальный перепад температуры (режим нагрева)

Возможности управления контроллером фреоновых секций PAC-AH M-J

1) PAR-21MAA или PAR-30MAA

Управлять контроллером секции охлаждения/нагрева PAC-AH M-J можно с помощью пульта управления PAR-21MAA или PAR-30MAA (пульт поставляется отдельно).

Набор функций

  • включение/выключение;
  • выбор режима: охлаждение или нагрев;
  • установка целевойтемпературы:

режим охлаждения — 14~30°С,

режим нагрева — 17~28°С,

режим „Авто" — 17~28°С. В зависимости от положения DIP-переключателя SW7-2 система может работать по температуре воздуха в канале притока (заводская установка) или по температуре воздуха в помещении (по температуре вытяжного воздуха).

Примечание.

При подключении пульта управления PAR-21MAA удалите перемычку CNRM.

ПУ PAR-21MAA
PAR-21MAA
ПУ PAR-30MAA
PAR-30MAA

2) Управление внешними сигналами

Входные сигналы

  • Включать и выключать контроллер секции охлаждения/нагрева можно с помощью внешнего сухого контакта.
  • В зависимости от положения DIP-переключателя SW7-2 система может работать по температуре воздуха в канале притока (заводская установка SW7-2=ON) или по температуре воздуха в помещении (по температуре вытяжного воздуха).
  • Целевая температура воздуха задается с помощью внешнего аналогового сигнала 0~10 В, если DIP-переключатель SW8-2 установлен в положение ON. Предусмотрено 2 типа зависимости целевой температуры от напряжения управляющего сигнала:тип А и тип Б (см. рис. 4).
  • К контроллеру PAC-AH M-J может быть подключен внешний сухой контакт: сигнал„Авария"от приточной установки. Контроллер выключит систему и прекратит подачу фреона в теплообменник. В систему диспетчеризации передается код неисправности "4109"
  • На плате контроллера установлен разъемдля подключения прибора MAC-397IF-E. Этот прибор предоставляет альтернативные возможности управления с помощью внешнихсухих контактов: включение/выключение, выбор режима: охлаждение или нагрев, установка целевой температуры. Прибор MAC-397IF-E выдает один из выходных сигналов на выбор: включен/выключен или норма/авария.

Примечания:

1. Перемычка CNRM должна быть установлена. Если к контроллеру подключен пульт управления PAR-21MAA, то пульт будет заблокирован.

2. Если активирован контроль по температуре возудха в канале притока, то минимальное значение целевой температуры в режиме охлаждения (+14°С) может быть уменьшено до +8°С (SW3-5=ON).

3. Если внешний сигнал задает целевую температуру менее +17°С, то температура воздуха в канале притока может быть нестабильна.

4. Новое значение целевой температуры вычисляется-при отклонении входного напряжения на величину более 0,2 В в течение 1 с.

Выходные сигналы

  • Сигнал состояния: включен/выключен (сухой контакт).
  • Сигнал состояния: норма/авария (сухой контакт).
  • Сигнал управления вентилятором (220 В, 1А).
  • Сигнал "Оттаивание" (220 В, 1А).

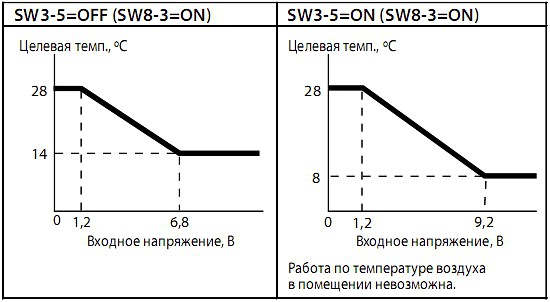

Тип зависимости А (режимы: "Охлаждение", "Нагрев" и "Авто")

Тип зависимости А (режимы: "Охлаждение", "Нагрев" и "Авто")

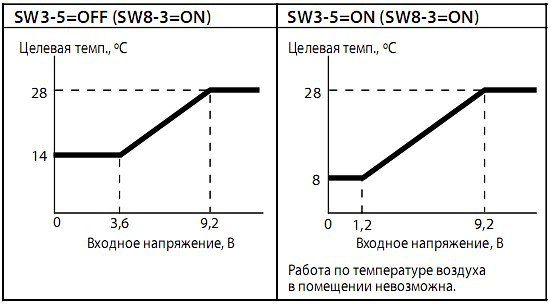

Тип зависимости Б (режим "Охлаждение")

Тип зависимости Б (режим "Охлаждение")

Тип зависимости Б (режим "Нагрев")

Тип зависимости Б (режим "Нагрев")
