Mitsubishi Electric PAC-IF031B-E - контроллер для теплового насоса

Контроллер Mitsubishi Electric PAC-IF031B-E

для систем отопления и нагрева воды

нагрев (охлаждение): 6,0-27,0 кВт

Контроллер PAC-IF031B-E предназначен для управления тепловыми насосами „воздух-вода" полупромышленной серии Mr. Slim, а также исполнительными устройствами контура теплоносителя: циркуляционным насосом, 3-х ходовым клапаном, проточным и погружным электронагревателями.

Контроллер подключается к следующим наружным блокам:

1) встроенный теплообменник:
PUHZ-W50/85VHA (POWER INVERTER), PUHZ-HW112/140YHA, PUHZ-HW140VHA (ZUBADAN INVERTER);

2) внешний теплообменник:
PUHZ-RP60/71VHA, PUHZ-RP100/125/140VKA/YKA, PUHZ-RP200/250YKA (POWER INVERTER), PUHZ-HRP71/100VHA, PUHZ-HRP100/125YHA/200YKA (ZUBADAN INVERTER).

Габаритные и установочные размеры
Аналогично контроллеру PAC-IF011B-E

Электропитание контроллера поступает с наружного блока
Аналогично контроллеру PAC-IF011B-E

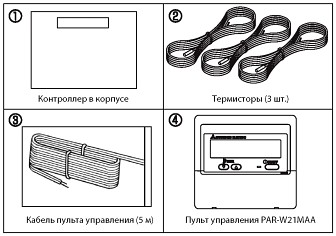

Комплектация

Комплектация

Тип системы управления

Простая система
Все управление выполняется через пульт PAR-W21MAA.

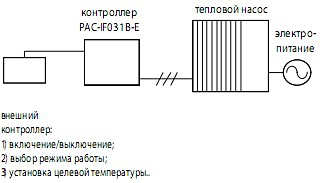

Внешнее управление
Все управление, в том числе установка целевой температуры с помощью аналогового сигнала, выполняет внешняя система управления. Пульт PAR-W21MAA выполняет только начальные настройки.
Простая система Внешнее управление

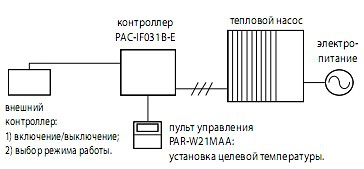

Комбинированная система
Целевая температура воды задается через пульт PAR-W21MAA, а включение установки и переключение режимов работы выполняет внешняя система управления.
Комбинированная система

Тип системы: "отопление и ГВС" или "только отопление"

Отопление и ГВС
Тепловой насос выполняет нагрев теплоносителя, который поступает в отопительные приборы, а также нагревает воду для санитарного использования в накопительном баке ГВС (горячего водоснабжения).

Отопление и ГВСОтопление и ГВС

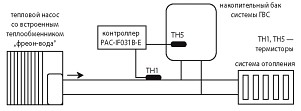

Только отопление
Тепловой насос выполняет нагрев теплоносителя, который поступает только в отопительные приборы.

Только отопление Только отопление

Дополнительные электрические нагреватели

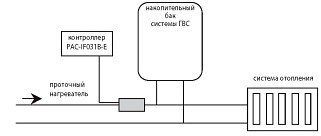

а) Проточный электрический нагреватель установлен таким образом, что обеспечивает увеличение температуры воды в системе отопления, а также в накопительном баке ГВС. Накопительный бак не имеет погружного электрического нагревателя.

Дополнительные электрические нагреватели

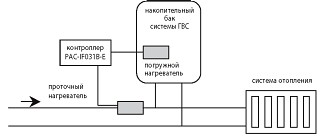

б) Проточный электрический нагреватель установлен таким образом, что обеспечивает увеличение температуры воды в системе отопления, а также в накопительном баке ГВС. Накопительный бак оснащен погружным электрическим нагревателем.

Дополнительные электрические нагреватели

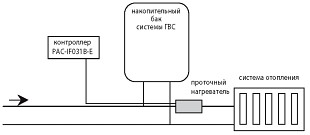

в) Проточный электрический нагреватель установлен таким образом, что обеспечивает увеличение температуры воды только в системе отопления. Накопительный бак не имеет погружного электрического нагревателя.

Дополнительные электрические нагреватели

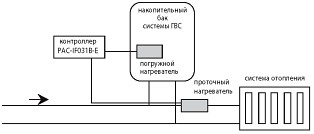

г) Проточный электрический нагреватель установлен таким образом, что обеспечивает увеличение температуры воды только в системе отопления. Накопительный бак оснащен погружным электрическим нагревателем.

Дополнительные электрические нагреватели

Описание режимов работы контроллера Mitsubishi Electric PAC-IF031B-E

Отопление
Нагрев воды для отопительных приборов.

Погодозависимое отопление
В данном режиме температура горячей воды зависит от температуры наружного воздуха. Перед эксплуатацией системы с помощью пульта PAR-W21MAA программируются параметры линейной зависимости.

Горячая вода (ГВС)
Нагрев воды для санитарного использования. Нагрев воды в накопительном баке для санитарного использования происходит в 2 этапа: первый этап - нагрев воды тепловым насосом, второй этап -нагрев электрическими нагревателями.

АВТО: отопление и ГВС
Автоматический режим совместной работы отопления и ГВС. Система автоматически переключается для между режимами «отопление» («отопление ЭКО») и режимом «горячая вода» в зависимости от температуры воды в накопительном баке ГВС.

Дежурный нагрев
В этом режиме прибор автоматически поддерживает установленную температуру воды для защиты от замерзания теплоносителя.

Обеззараживание воды в баке ГВС
Температура воды периодически повышается в накопительном баке системы ГВС до 60°С и выше для предотвращения развития бактерий.

Нагрев только электронагревателями
Режим аварийной работы предусмотрен для нагрева воды только электрическими нагревателями при неисправности теплового насоса.

Охлаждение
Охлаждение воды для вентиляторных доводчиков (фэнкойлов) или для секций охлаждения приточных установок и центральных кондиционеров.

Подключение внешних цепей

1) Цифровые входы (внешние переключатели)
Внешние переключатели (сухие контакты) подключаются к следующим клеммам.

Клеммы

OFF (разомкнуто)

ON (замкнуто)

TB142 1-2

IN1

Прибор выключен

Принудительное включение

TB142 3-4

IN2

Прибор выключен

Режим обеззараживания

TB142 5-6 IN3

Нормальная работа

Компрессор выключен

Компрессор выключен

Нормальная работа

TB142 7-8

IN4

Прибор выключен

Режим охлаждения воды

TB142 10-11

COM-IN5

Прибор выключен

Режим нагрева воды

TB142 10-12

COM-IN6

Прибор выключен

Режим погодозависимого нагрева воды

TB142 10-13

COM-IN7

Прибор выключен

Режим „Горячая вода"

TB142 10-14

COM-IN8

Прибор выключен

Режим дежурного нагрева

TB62 1-2 IN1 аналоговый

Нормальная работа

Компрессор выключен

Компрессор выключен

Нормальная работа

2) Цифровые входы (внешние аналоговые сигналы 4-20 мА, 1-5 В, 0-10 В)
Внешний аналоговый сигнал подключается к клеммам 3 (+) и 4 (-) клеммной колодки ТВ62.

Цифровые входы

Максимальная длина кабеля внешнего управления - 10 м. Сечение кабеля 0,5 - 1,25 мм². Максимальный ток через внешний контакт 1 мА, прикладываемое напряжение 12 В.

3) Цифровые выходы (внешние исполнительные устройства и цепи контроля)

TB141



Назначение

Управляющий сигнал

Макс. ток

клеммы 1-2

OUT1

Циркуляционный насос

220 В перем. тока, установить промежуточное реле

0,5 А

клеммы 3-4

OUT2

Проточный нагреватель 1

220 В перем. тока, установить промежуточное реле

0,5 А

клеммы 5-6

OUT3

Проточный нагреватель 2

220 В перем. тока, установить промежуточное реле

0,5 А

клеммы 7-8

OUT4

Погружной нагреватель

220 В перем. тока, установить промежуточное реле

0,5 А

клеммы 9-10

OUT5

3-х ходовой клапан

220 В перем. тока, установить промежуточное реле

0,5 А

клеммы 11-12

OUT6

Оттаивание

220 В перем. тока

0,5 А

клеммы 13-14

OUT7

Неисправность

220 В перем. тока

0,5 А

Примечание:

1. Длина соединительных проводов не более 50 м.
2. Нагрузочная способность выходов: 220 В перем. тока, 0,5 А.
3. Не допускается непосредственное подключение исполнительных устройств (нагревателей, насосов, клапанов) к прибору PAC-IF031B-E. Используйте промежуточное реле или электромагнитный пускатель.
