Mitsubishi Electric PAC-IF041B-E - контроллеры для тепловых насосов

нагрев (охлаждение): 6,0-27,0 кВт

Контроллер PAC-IF041B-E предназначен для управления тепловыми насосами «воздух-вода» полупромышленной серии Mr. Slim, а также исполнительными устройствами контура теплоносителя: циркуляционным насосом, 3-ходовым клапаном, двухсекционным электрокотлом, электронагревателем бойлера.

Контроллер подключается к следующим наружным блокам:

1 ) встроенный теплообменник:
PUHZ-W50/85VHA (POWER Inverter),
PUHZ-HW112/140YHA, PUHZ-HW140VHA (ZUBADAN Inverter);

2) внешний теплообменник:
PUHZ-RP60/71VHA, PUHZ-RP100/125/140VKA/YKA, PUHZ-RP200/250YKA (POWER Inverter),
PUHZ-HRP71/100VHA, PUHZ-HRP100/125YHA/200YKA (ZUBADAN Inverter).

Электропитание контроллера поступает с наружного блока

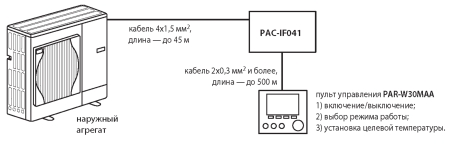

Тип системы управления

Все управление выполняется через пульт.

Предусмотрена опциональная система беспроводного управления на базе комплекта:

1) PAR-WT40R-E — беспроводный пульт управления;
2) PAR-WR41R-E — приемник сигналов.

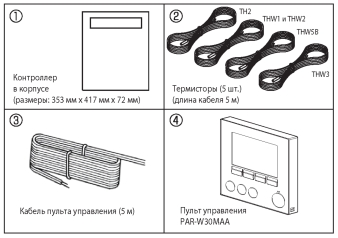

Тип системы управления Комплектация

Тип системы: «отопление и ГВС»

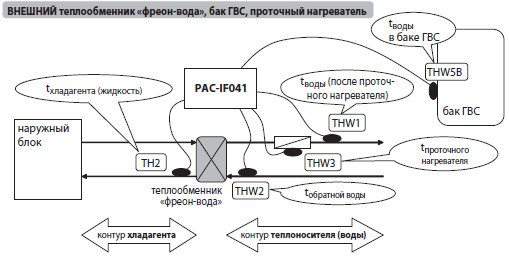

Внешний теплообменник фреон-вода, бак ГВС, проточный нагреватель

Внешний теплообменник фреон-вода, бак ГВС, проточный нагреватель

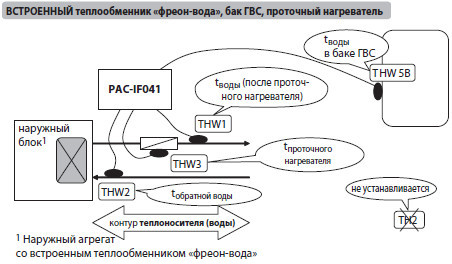

Встроенный теплообменник фреон-вода, бак ГВС, проточный нагреватель

Встроенный теплообменник фреон-вода, бак ГВС, проточный нагреватель

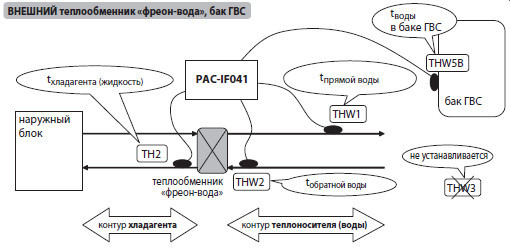

Внешний теплообменник фреон-вода, бак ГВС

Внешний теплообменник фреон-вода, бак ГВС

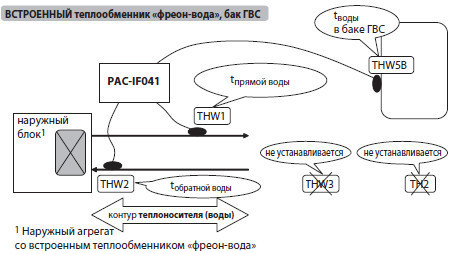

Встроенный теплообменник фреон-вода, бак ГВС

Встроенный теплообменник фреон-вода, бак ГВС

Тип системы: «только отопление»

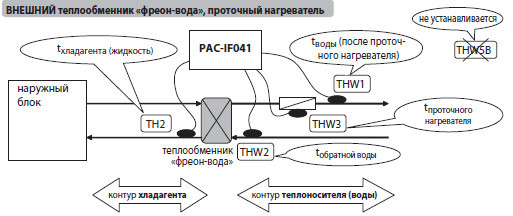

Внешний теплообменник фреон-вода, проточный нагреватель

Внешний теплообменник фреон-вода, проточный нагреватель

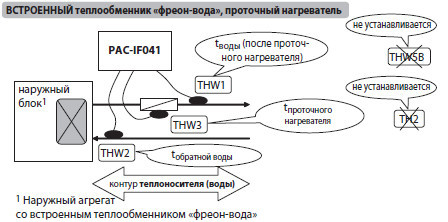

Встроенный теплообменник фреон-вода, проточный нагреватель

Встроенный теплообменник фреон-вода, проточный нагреватель

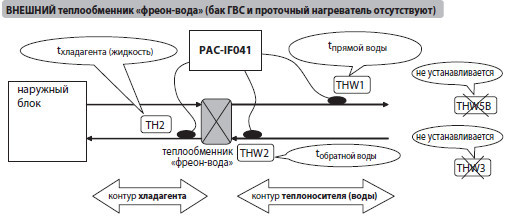

Внешний теплообменник фреон-вода (бак ГВС, проточный нагреватель отсутствуют)

Внешний теплообменник фреон-вода (бак ГВС, проточный нагреватель отсутствуют)

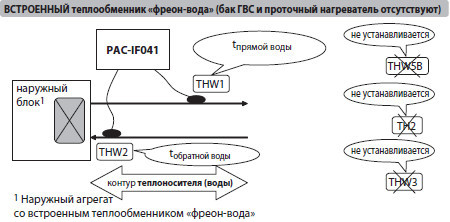

Встроенный теплообменник фреон-вода (бак ГВС, проточный нагреватель отсутствуют)

Встроенный теплообменник фреон-вода (бак ГВС, проточный нагреватель отсутствуют)

Описание режимов работы

Горячая вода (ГВС) Работа по таймеру
Нагрев или охлаждение воды Дежурный режим
Настройки пользователя Настройка параметров системы

Горячая вода (ГВС)

Нагрев воды для санитарного использования. Нагрев воды в накопительном баке для санитарного использования происходит в 2 этапа: первый этап — нагрев воды тепловым насосом, второй этап — нагрев электрическими нагревателями (при необходимости).
Целевая температура воды в баке, задаваемая пользователем, 40~60°С. Повторный нагрев включается при снижении температуры воды в баке на величину дифференциала (5~30°С).
В режиме «Горячая вода» подача теплоносителя в контур отопления/охлаждения прекращается. Однако предусмотрен защитный временной интервал — максимальное время работы в режиме «Горячая вода» (30~120 мин.).
Подготовка горячей воды может производиться в экономичном и форсированном режимах. А при большом водоразборе пользователь может зафиксировать систему в режиме «Горячая вода», временно блокировав ее переключение в режим отопления.

Обеззараживание воды в баке ГВС

Температура воды периодически повышается в накопительном баке системы ГВС до 60~70°С для подавления роста бактерий.
При настройке системы задаются периодичность проведения режима обеззараживания (1~30 дней), максимальная продолжительность нагрева (1~5 часов), продолжительность стерилизации (1~120 мин.), а также удобное время запуска этого режима (0:00~23:00).
Примечание.
Режим «Обеззараживание воды в баке ГВС» может проводиться только в системе, оснащенной проточным нагревателем или погружным нагревателем в баке ГВС.

Нагрев и охлаждение воды

Нагрев воды для отопительных приборов: радиаторов или системы «теплый пол».
Охлаждение воды для вентиляторных доводчиков (фэнкойлов) или для секций охлаждения приточных установок и центральных кондиционеров.
Предусмотрен режим погодозависимого отопления, при котором температура теплоносителя уменьшается при увеличении наружного температуры. Параметры погодозависимого отопления задаются при настройке системы.

Работа по таймеру

Для режимов отопления и нагрева горячей воды предусмотрена возможность программирования автоматической работы по таймеру.
Встроено 2 вида графиков автоматической работы: таймер текущего дня и недельный таймер.

Дежурный режим

Дежурный режим предназначен для временного перевода системы в режим пониженного электропотребления.
Температура циркуляционной воды будет снижена до величины, заданной при предварительной настройке системы.
