Счетчик импульсов PAC-YG60MCA

Сигналы сухих контактов внешних приборов подключаются на входные клеммы контроллера PAC-YG60MCA. Контроллер осуществляет подсчет импульсов и хранение данных со счетчиков электроэнергии, воды, газа и т.п. Эта информация может быть передана в программу диспетчеризации TG-2000A, и использована для организации учета электропотребления, ограничения пиковой мощности и реализации функции энергосбережения. Показания счетчиков могут быть выведены в веб-браузер через контроллеры AG150A или GB-50ADA (показания счетчиков не выводятся на дисплей AG-150A).

Ограничения:

1) В зоне управления 1 контроллера AG-150A или GB-50ADA может быть установлено не более 5 приборов PAC-YG60MCA. Таким образом, можно организовать подключение до 20 счетчиков в этой зоне.
2) Суммарное количество внутренних блоков и приборов PAC-YG60MCA в зоне управления 1 контроллера GB-50ADA не должно превышать 50.
3) Поддержка контроллера GB-50ADA реализована в программе TG-2000A, начиная с версии 6.3.

Счетчик импульсов PAC-YG60MCA

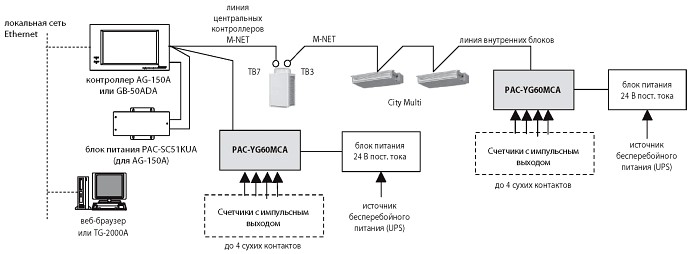

Подключение внешних цепей

Подключение внешних цепей

Примечания:

1) Максимальная длина внешних линий подключения счетчиков не должна превышать 100 м. Однако в условиях сильных внешних электромагнитных полей рекомендуется ограничивать эту длину значением 10 м.
2) Для достижения достаточной точности измерений рекомендуется использовать счетчики электроэнергии, имеющие вес импульса менее 1 кВт*час/имп.
3) С помощью DIP-переключателей на плате прибора можно ввести отдельные для каждого канала коэффициенты счетчика: 0.1, 1, 10.

Спецификация прибора

Параметр Значение (описание)

Блок питания

24 В пост. тока ± 10%, 5 Вт

Интерфейсы

Сигнальная линия M-NET

17 - 30 В пост. тока (эквивалентный индекс в сети M-NET равен 1/4)

Сухой контакт

Количество контактов: 4
Тип сигнала: контакт без напряжения (сухой контакт)
Длительность импульса: 100-300 мс (интервал между импульсами не менее 100 мс)
Напряжение: 24 В пост. тока Ток через контакт: 1 мА и менее

Условия эксплуатации и хранения

Температура

Диапазон рабочих температур

0 ~ 40°C

Температура хранения

-20 ~ 60°C

Влажность

30 - 90% (не допускается конденсация)

Размеры

200 (Ш) х 120 (В) х 45 (Г) мм

Вес

0.6 кг

Внутренние часы

При отключении электропитания внутренний источник питания поддерживает ход часов в течение 1 недели. Для зарядки источника требуется 1 день. Замена источника не предполагается.

Документация:

1) Руководство по установке и настройке прибора
