Mitsubishi Electric PAC-YG63MCA - контроллер для подключения внешних аналоговых датчиков температуры и влажности

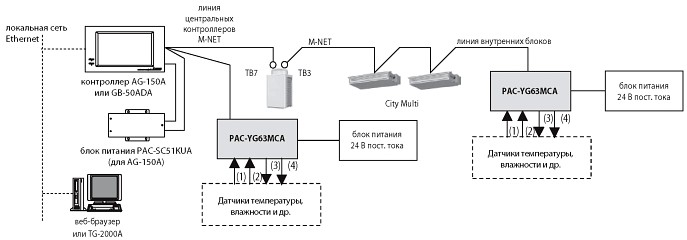

Контроллер PAC-YG63MCA предназначен для подключения внешних аналоговых датчиков температуры и влажности. Информация об изменении температуры и влажности через контроллеры AG-150A или GB-50ADA передается в программу диспетчеризации TG-2000A или в Internet Explorer, где она может быть представлена в табличном и графическом виде. Значения температуры и влажности не могут быть отображены на дисплее AG-150A.

Для датчиков может быть задан диапазон измерения, при выходе за границы которого контроллер выдает аварийный сигнал. Измеренные значения могут быть использованы в качестве входных параметров для управления элементами системы кондиционирования.

(1) Канал 1 подключения датчика температуры или влажности
(2) Канал 2 подключения датчика температуры или влажности
(3) Ошибка датчика в канале 1 (выход за максимальное/минимальное значение)
(4) Ошибка датчика в канале 2 (выход за максимальное/минимальное значение)

Ограничения:

1) В зоне управления 1 контроллера AG-150A или GB-50ADA может быть подключено до 50 приборов PAC-YG63MCA. Суммарное количество внутренних блоков и приборов PAC-YG63MCA не должно превышать 50.
2) Поддержка контроллера GB-50ADA реализована в программе TG-2000A, начиная с версии 6.3.

Контроллер PAC-YG63MCA для подключения внешних аналоговых датчиков температуры и влажности

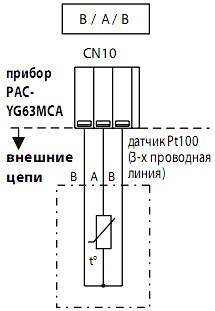

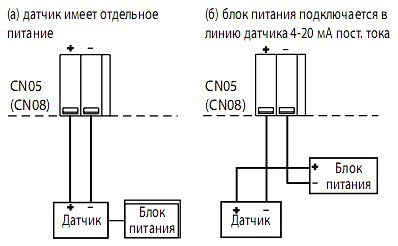

Подключение внешних цепей

Подключение внешних цепей Подключение внешних цепейПодключение внешних цепей

Примечания:

1) К каналу 1 допускается подключать аналоговые датчики 4 типов: Pt100, 4-20 мА пост. тока, 1-5 В пост. тока, или 0-10 В пост. тока.
2) К каналу 2 допускается подключать аналоговые датчики 3 типов: 4-20 мА пост. тока, 1-5 В пост. тока, или 0-10 В пост. тока.
3) Для подключения датчиков следует использовать кабель, указанный в их спецификации. При этом длина кабеля не должна превышать 12 м. Рекомендуется использовать экранированный кабель, экранирующую оплетку которого следует подключать к клемме FG прибора PAC-YG63MCA.

Спецификация прибора

Параметр

Значение(описание)

Блок питания

24 В пост. тока ± 10%, 5 Вт

Интерфейсы

Сигнальная линия M-NET

17 - 30 пост. тока (эквивалентный индекс в сети M-NET равен 1/4)

Вход

Канал

Датчик

Измеряемый параметр

Диапазон измерений

Погрешность измерения

№1

Pt100 (3-х проводный)

Температура

-30 ~ 60°C

±0.3%FS ±0.1°C (*3) при 25°C

аналогов.

4-20 мА пост. тока

Температура/ влажность

Задается центральным

±0.5%FS ±0.1°C (*3)

1-5 В пост. тока

±0.5%FS ±0.1%RH

1-10 В пост. тока

контроллером

при 25°C

№2

аналогов.

4-20 мА пост. тока

Температура/ влажность

Задается центральным

±0.5%FS ±0.1°C (*3)

1-5 В пост. тока

±0.5%FS ±0.1%RH

1-10 В пост. тока

контроллером

при 25°C

Выход

Ошибка датчика -выход за максимальное или минимальное значение (сухой контакт)

Нагрузочная способность: макс.: 24 В пост. тока, 5 Вт мин.: 5 В пост. тока, 2 мВт
* Не допускается прикладывать внешнее переменное напряжение.
Условия эксплуатации и хранения

Температура

Диапазон рабочих температур 0 to 40°C

Температура хранения -20 to 60°C

Влажность

30 - 90% (не допускается конденсация)

Размеры

200 (Ш) х 120 (В) х 45 (Г) мм

Вес

0.6 кг

Внутренние часы

При отключении электропитания внутренний источник питания поддерживает ход часов в течение 1 недели. Для зарядки источника требуется 1 день. Замена источника не предполагается.

Документация:

1) Руководство по установке и настройке прибора
