Mitsubishi Electric PAC-YG66DCA - контроллер для управления сторонним оборудованием

Контроллер PAC-YG66DCA используется в сочетании с центральным контроллером AG-150A или GB-50ADA для управления сторонним оборудованием, а также для мониторинга сигналов о его состоянии. Два канала управления и мониторинга подключаются непосредственно к контроллеру, и 4 дополнительных канала могут быть организованы с помощью внешней платы расширения.

Объекты управления выводятся на экран контроллера AG-150A, в веб-браузер, а также в программу диспетчеризации TG-2000A. Внешние сигналы могут быть использованы в качестве входных параметров для управления элементами системы кондиционирования.

Каждый канал включает:

(а) Выход: включить/выключить (включить)
(b) Выход: выключить
(c) Вход: включен/выключен
(d) Вход: исправен/неисправен

Ограничения:

1) В зоне управления 1 контроллера AG-150A или GB-50ADA может быть подключено до 50 приборов PAC-YG66DCA (50 каналов). Суммарное количество внутренних блоков и задействованных каналов в приборе PAC-YG66DCA не должно превышать 50.
2) Поддержка контроллера GB-50ADA реализована в программе TG-2000A, начиная с версии 6.3.

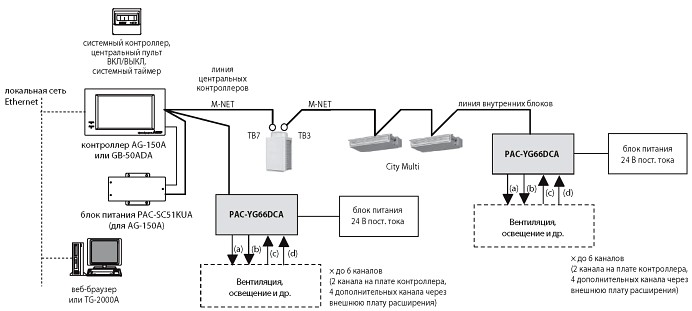

Контроллер PAC-YG66DCA для управления сторонним оборудованием

Подключение внешних цепей

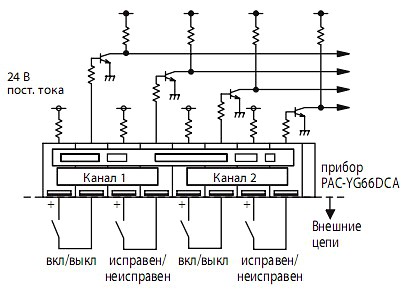

Входы
Входы

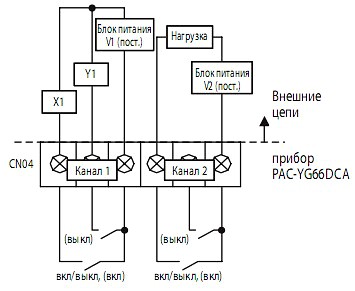

Выходы
Выходы

В скобках () указано назначение контактов при использовании импульсного выхода.

Спецификация прибора

Параметр

Значение(описание)

Блок питания

24 В пост. тока ± 10%, 5 Вт

Интерфейсы

Сигнальная линия M-NET

17 - 30 В пост. тока (эквивалентный индекс в сети M-NET равен 1/4)

На плате контроллера выход (*3) Включить/ выключить (включить) (*4)

Сухой контакт (реле) (2)

Нагрузочная способность: макс.: 24 В пост. тока, 5 Вт мин.: 5 В пост. тока, 2 мВт
* Не допускается прикладывать переменное напряжение.

Транзистор (2)

24 В пост. тока, 40 мА и менее (*5)

Выключить (*4) Сухой контакт (реле) (2) Нагрузочная способность:
макс.: 24 В пост. тока, 5 Вт
мин.: 5 В пост. тока, 2 мВт
* Не допускается прикладывать переменное напряжение.

Транзистор (2)

24 В пост. тока, 40 мА и менее (*5)

вход

Вкл/выкл

Сухой контакт (каждый из 2)

24 В пост. тока, 1 мА и менее (*6)

Испр/неиспр.

Расширение

выход (*3)

Включить/выключить (включить) (*4)

Транзистор (каждый из 4)

24 В пост. тока, 40 мА и менее (*5)

Выключить (*4)

вход

Вкл/выкл

Вход 24 В пост. тока (каждый из 4) 24 В пост. тока, 1 мА и менее (*7)

Испр/неиспр.

Условия эксплуатации и хранения

Температура

Диапазон рабочих температур

0 ~ 40°C

Температура хранения

-20 ~ 60°C

Влажность

30 - 90% (не допускается конденсация)

Размеры

200 (Ш) х 120 (В) х 45 (Г) мм

Вес

0.6 кг

Внутренние часы

При отключении электропитания внутренний источник питания поддерживает ход часов в течение 1 недели. Для зарядки источника требуется 1 день. Замена источника не предполагается.

Документация:

1) Руководство по установке и настройке прибора
