Mitsubishi Electric PCA-RP HAQ - потолочные кондиционеры для кухни

охлаждение-нагрев: 7,1-12,5 кВт

потолочный кондиционер для кухни Mitsubishi Electric PCA-RP HAQ PAR-21MAA
PAR-21MAA
PAR-30MAA
PAR-30MAA

Описание прибора

  • Корпус внутреннего блока выполнен из нержавеющей стали и оснащен маслоулавливающими фильтрами. Фильтры предотвращают попадание масляного аэрозоля в корпус прибора.
  • Идеально подходит для создания комфортных рабочих условий на кухнях и горячих цехах, в том числе использующих приготовление пищи на открытом огне.
  • Встроенная функция ротации и резервирования (модели PCA-RP-HA#1).
  • Пульт управления не входит в комплект внутренних блоков PCA-RP HAQ и заказывается отдельно. Предусмотрен выбор из 2 вариантов: стандартный проводной пульт управления PAR-21MAA и новый проводной пульт PAR-30MAA.
  • Новый проводной пульт управления PAR-30MAA оснащен большим жидкокристаллическим экраном с подсветкой. Интерфейс пользователя полностью русифицирован.

Разборный корпус

Специальная конструкция корпуса позволяет чистить основные узлы, подвергающиеся загрязнению.

Разборный корпус

Маслоулавливающие фильтры

При эксплуатации блока на кухне рекомендуется замена маслоулавливающих фильтров каждые 2 месяца. В комплекте с блоком поставляется 12 фильтрующих элементов. Фильтрующие элементы поставляются отдельно - опция PAC-SG38KF-E.

Предусмотрены ручка и полозья для удобного извлечения фильтра.

Маслоулавливающие фильтры

Подмес свежего воздуха

Задняя стенка блока имеет несколько отверстий для подключения приточных воздуховодов.

Подмес свежего воздуха

Технические характеристики

Параметр / модель PCA-RP71HAQ PCA-RP125HAQ

Холодопроизводительность (наружный блок Power Inverter)

кВт

7,1

12,5

Теплопроизводительность (наружный блок Power Inverter)

кВт

7,6

13,8

Потребляемая мощность

кВт

0,09

0,26

Расход воздуха (низк-выс)

м³/ч

1020-1140

1800-2280

Уровень шума (низк-выс)

дБ(А)

34-38

44-50

Вес

кг

41,0

56,0

Габариты (ШхДхВ)

мм

1136x650x280

1520x650x280

Пусковой ток

А

0,86

2,38

Рабочий ток

А

0,43

1,19

Диаметр труб: жидкость / газ

мм (дюйм)

9,52 (3/8) / 15,88 (5/8)

Диаметр дренажа

мм (дюйм)

25,4 (1)

Максимальная длина магистрали / перепад высот

м

указаны в разделе наружных блоков

Гарантированный диапазон наружных температур (охлаждение)

-15 ... +46°C (при установленной панели защиты от ветра в наружный блок)

Гарантированный диапазон наружных температур (нагрев)

-20 ... +21°C — POWER Inverter
-15 ... +21°C — STANDARD Inverter,
-11 ... +24°C — неинверторные наружные блоки

Завод (страна)

MITSUBISHI ELECTRIC CORPORATION SHIZUOKA WORKS (Япония)

Применяется в комплекте с наружными блоками

Серия

Модель наружного блока

POWER Inverter:

PUHZ-RP71VHA

PUHZ-RP125VKA/YKA

STANDARD Inverter:

-

PUHZ-P125VHA/YHA

Неинверторные:

PUH-P71VHA/YHA

PUH-P125YHA

PU-P71VHA/YHA

PU-P125YHA

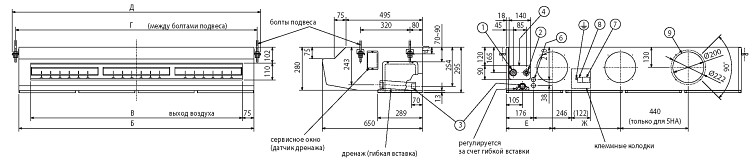

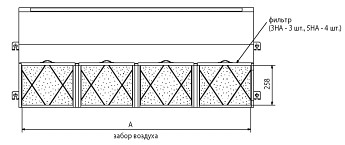

Размеры подпотолочного кондиционера для кухни Mitsubishi Electric PCA-RP HAQ

Размеры блоков Mitsubishi Electric Размеры блоков Mitsubishi Electric Размеры блоков Mitsubishi Electric Размеры блоков Mitsubishi Electric Размеры блоков Mitsubishi Electric Размеры блоков Mitsubishi Electric

(1) штуцер магистрали хладагента (газ)
(2) штуцер магистрали хладагента (жидкость)
(3) дренаж
(4) заглушка (отв. для подключения трубопроводов слева)
(5) заглушка (отв. для подключения трубопроводов сверху)
(6) заглушка (отв. для кабеля)
(7) клеммная колодка межблочного соединения
(8) клеммная колодка пульта управления
(9) 2 отв. ø200 для подключения приточных воздуховодов фланец (опция) - PAC-SF28OF-E (1 шт.)

Размер, мм / Модель

А

Б

В

Г

Д

Е

Ж

PCA-RP71HAQ

1098

1136

986

1180

1224

318

480

PCA-RP125HAQ

1482

1520

1370

1564

1608

298

440

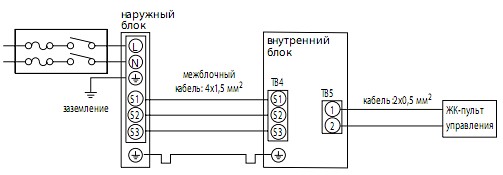

Схема соединений внутреннего и наружного блоков

Кабель электропитания наружного блока (автоматический выключатель)

Power Inverter:

PUHZ-RP71VHA: 3x2,5 мм² (25 A),
PUHZ-RP125VKA: 3x4 мм² (32 А),
PUHZ-RP125YKA: 5x1,5 мм² (16 А).

Standard Inverter:

SUZ-KA71VA2: 3x2,5 мм² - длина менее 10 м, 3х4 мм² - менее 15 м, 3х6 мм² - менее 25 м (20 A),
PUHZ-P125VHA: 3x4 мм² (32 А),
PUHZ-P125YKA: 5x1,5 мм² (16 А).

Неинверторные:

PU(H)-P71VHA: 3x4 мм² (32 A)
PU(H)-P71YHA: 5x1,5 мм² (16 A)
PU(H)-P125YHA: 5x2,5 мм² (25 А)

Схема соединений внутреннего и наружного блоков

Комментарий к схеме соединений:

1) Длина кабеля между наружным и внутренним блоками не должна превышать 75 м.
2) Максимальная длина кабеля пульта управления составляет 500 м.
3) Сечение кабеля электропитания приборов указано для участков менее 20 м. Для более длинных участков следует выбирать большее сечение, принимая во внимание падение напряжения.
4) Провод заземления должен быть на 60 мм длиннее остальных проводников.

Опции (аксессуары)



Наименование

Описание

1

PAR-21MAA

Стандартный проводной пульт управления

2

PAR-30MAA

Новый проводной пульт управления

3

PAC-SE41TS-E

Выносной датчик комнатной температуры

4

PAC-SE55RA-E

Ответная часть к разъему CN32 (включение/выключение)

5

PAC-SA88HA-E

Ответная часть к разъему CN51 (индикация: «вкл/выкл», «неисправность»). В наборе PAC-725AD находится 10 разъемов PAC-SA88HA-E.

6

PAC-SF40RM-E

Плата входных/выходных сигналов (сухие контакты)

7

PAC-SF28OF-E

Фланец для подключения приточного воздуховода

8

PAC-SG38KF-E

Маслоулавливающие фильтры (10 штук)

9

PAC-SF81KC-E

Декоративная крышка для элементов подвеса (модель PCA- RP71HA)

10

PAC-SF82KC-E

Декоративная крышка для элементов подвеса (модель PCA- RP125HA)

11

MAC-397IF-E

Конвертер для подключения внешних цепей управления и контроля, а также для формирования группового управления

12

MAC-399IF-E

Конвертер для подключения к сигнальной линии City Multi — M-NET

13

MAC-821SC-E

Центральный пульт (вкл/выкл) на 8 блоков

Примечание.

Другие аксессуары указаны в разделе наружных блоков.
