Высоконапорные канальные кондиционеры Mitsubishi Electric PEA-RP GAQ
охлаждение-нагрев: 19,0-44,0 кВт
 |
PAR-21MAA |
PAR-30MAA |
а) пульт PAR-SL97A-E,
б) приемник ИК-сигналов |
Описание прибора
- Высоконапорные канальные внутренние блоки применяются в сочетании с наружными блоками серии POWER Inverter (PUHZ-RP200/250YKA) и серии STANDARD Inverter (PUHZ-P200/250YHA).
- Компактные наружные блоки имеют конструкцию с фронтальным выбросом воздуха.
- Длина магистрали может достигать 120 м при использовании наружных блоков серии POWER Inverter.
- Высокое статическое давление вентилятора внутреннего блока.
- Пульт управления не входит в комплект внутренних блоков PEA-RP GAQ и заказывается отдельно. Предусмотрен выбор из 3 вариантов: стандартный проводной пульт управления PAR-21MAA, новый проводной пульт PAR-30MAA, а также комплект из беспроводного ИК-пульта PAR-SL97A-E и приемника ИК-сигналов PAR-SA9CA-E (только для моделей PEA-RP200/250GAQ).
- Новый проводной пульт управления PAR-30MAA оснащен большим жидкокристаллическим экраном с подсветкой. Интерфейс пользователя полностью русифицирован.
Технические характеристики
| Параметр / Модель |
PEA-RP200GAQ |
PEA-RP250GAQ |
PEA-RP400GAQ |
PEA-RP500GAQ |
Холодопроизводительность |
кВт |
19,0 (9,0-22,4) |
22,0 (11,2-28,0) |
38,0 (18,0-44,8) |
44,0 (22,4-56,0) |
Теплопроизводительность |
кВт |
22,4 (9,5-25,0) |
27,0 (12,5-31,5) |
44,8 (19,0-50,0) |
54,0 (25,0-63,0) |
Потребляемая мощность |
кВт |
1,00 |
1,10 |
1,55 |
2,84 |
Расход воздуха (низк-выс) |
м³/ч |
3120-3900 |
3840-4800 |
7200 |
9600 |
Уровень шума (низк-выс) |
дБ(А) |
48-51 |
49-52 |
52 |
53 |
Статическое давление |
Па |
150 |
150 |
Вес |
кг |
70,0 |
77,0 |
130,0 |
133,0 |
Габариты (ШхДхВ) |
мм |
1400x634x400 |
1600x634x400 |
1947x764x595 |
Напряжение питания |
380-415 В, 3 фазы, 50 Гц |
380-415 В, 3 фазы, 50 Гц |
Рабочий ток |
А |
1,80 |
2,10 |
3,8 |
5,4 |
Диаметр труб: жидкость/газ |
мм (дюйм) |
9,52 (3/8) / 28.6(1-1/8) |
12,7 (1/2) / 28.6(1-1/8) |
9,52 (3/8) x 2 / 28.6(1-1/8) x 2 |
12,7 (1/2) x 2 / 28.6(1-1/8) x 2 |
Диаметр дренажа |
дюйм |
R1 <внешняя резьба> |
R1 <внешняя резьба> |
Максимальная длина магистрали |
м |
70 (STANDARD Inverter)/120 (POWER Inverter) |
70 (STANDARD Inverter)/120 (POWER Inverter) |
Максимальный перепад высот |
м |
30 |
30 |
Гарантированный диапазон наружных температур |
охлаждение |
-15 ... +46°C (при установленной панели защиты от ветра в наружный блок) |
нагрев |
-20 ... +21°C — POWER Inverter, -11 ... +21°C — STANDARD Inverter |
Завод (страна) |
MITSUBISHI ELECTRIC CONSUMER PRODUCTS (THAILAND) CO., LTD (Таиланд) |
Применяется в комплекте с наружными блоками |
Серия |
Модель наружного блока |
POWER Inverter: |
PUHZ-RP200YKA |
PUHZ-RP250YKA |
2 x PUHZ-RP200YKA |
2 x PUHZ-RP250YKA |
STANDARD Inverter: |
PUHZ-P200YHA |
PUHZ-P250YHA |
2 x PUHZ-P200YHA |
2 x PUHZ-P250YHA |

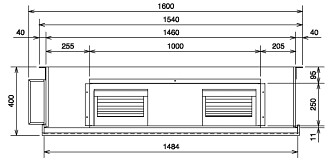

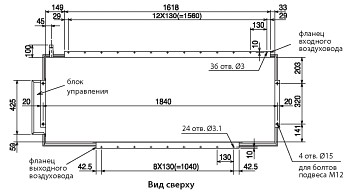

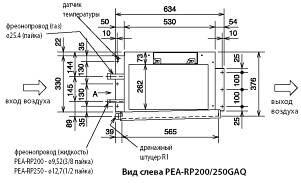

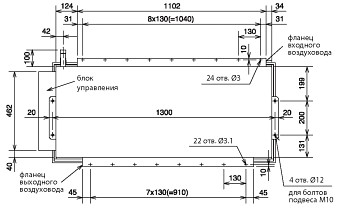

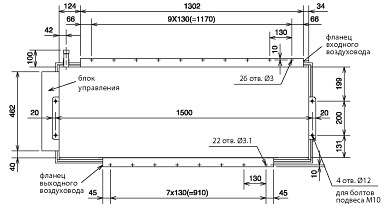

Размеры канального блока Mitsubishi Electric PEA-RP GAQ
Внутренние блоки PEA-RP200GAQ

Принадлежности
1) Термоизоляция соединений фреонопроводов - 2 шт.
2) Пульт управления - 1 шт.
Внутренние блоки PEA-RP250GAQ

Внутренние блоки PEA-RP400/500GAQ

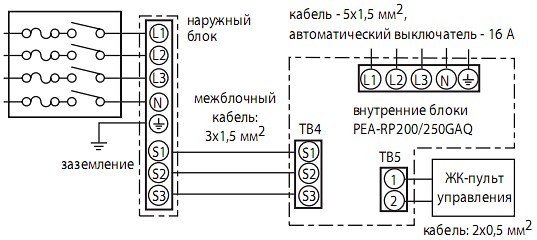

Схемы соединений внутреннего и наружного блоков
POWER Inverter PUHZ-RP200/250YKA, STANDARD Inverter PUHZ-P200/250YHA: кабель - 5x4.0 мм², автоматический выключатель - 32 А.
POWER Inverter 2 х PUHZ-RP200/250YKA, STANDARD Inverter 2 х PUHZ-P200/250YHA: кабель - 2 х (5x4.0 мм²), автоматический выключатель - 2 х 32 А.
Комментарий к схеме соединений:
1) Сечение кабеля электропитания приборов указано для участков менее 20 м. Для более длинных участков следует выбирать большее сечение, принимая во внимание падение напряжения.
2) Максимальная длина кабеля пульта управления составляет 500 м.
3) Провод заземления должен быть на 60 мм длиннее остальных проводников.
Опции (аксессуары)
| |
Наименование |
Описание |
1 |
PAR-21MAA |
Стандартный проводной пульт управления |
2 |
PAR-30MAA |
Новый проводной пульт управления |
3 |
PAC-SE41TS-E |
Выносной датчик комнатной температуры |
4 |
MAC-399IF-E |
Конвертер для подключения к сигнальной линии City Multi - M-NET (для моделей PEA-RP400/500GAQ требуется 2 шт.) |
5 |
PAC-SE55RA-E1 |
Ответная часть к разъему CN32 (включение/ выключение) |
6 |
PAC-SA88HA-E1 |
Ответная часть к разъему CN51 (индикация: «вкл/выкл», «неисправность»). В наборе PAC-725AD находится 10 разъемов PAC-SA88HA-E. |
7 |
PAC-SF40RM-E1 |
Плата входных/выходных сигналов (сухие контакты) |
8 |
PAR-SL97A-E1 |
ИК-пульт дистанционного управления |
9 |
PAR-SA9CA-E1 |
Приемник ИК-сигналов для пульта PAR-SL97A-E |
1Отмеченные опции не применяются с внутренними блоками PEA-RP400/500GAQ.
Примечания:
1. Системные параметры даны для комбинаций внутренних блоков с наружными агрегатами серии «Power Inverter».
2. Дополнительная информация указана в разделе наружных блоков.
Беспроводной пульт управления для моделей PEA-RP200/250GAQ (опции PAR-SL97A-E и PAR-SA9CA-E)
|
