Канальные кондиционеры Mitsubishi Electric PEAD-RP JA(L)Q

охлаждение-нагрев: 3,6-14,0 кВт

Канальные кондиционеры Mitsubishi Electric PEAD-RP JA(L)Q PAR-21MAA
PAR-21MAA
PAR-30MAA
PAR-30MAA
ИК-пульт PAR-SL97A-E (применяется с приемником ИК-сигналов PAR-SA9CA-E)
ИК-пульт PAR-SL97A-E

Описание прибора

  • Компактный дизайн: высота всех модификаций составляет 250 мм.
  • Изменяемое статическое давление вентилятора 35/50/70/100/150 Па.
  • Встроенная функция ротации и резервирования (кроме комбинаций с наружными блоками SUZ-KA).
  • В моделях PEAD-RP60~140JA(L)QR1 предусмотрена возможность изменения расхода воздуха внешним аналоговым сигналом 0-10 В для реализации VAV-систем (систем с регулируемым расходом воздуха). Эта функция предназначена для организации взаимодействия с воздушными заслонками, управляемыми датчиками температуры.
  • Пульт управления не входит в комплект внутренних блоков PEAD-RP JA(L)Q и заказывается отдельно. Предусмотрен выбор из 3 вариантов: стандартный проводной пульт управления PAR-21MAA, новый проводной пульт PAR-30MAA, а также комплект из беспроводного ИК-пульта PAR-SL97A-E и приемника ИК-сигналов PAR-SA9CA-E.
  • Модели PEAD-RP JAQ имеют встроенный дренажный насос (изображена на рисунке). В моделях PEAD-RP JALQ дренажного насоса нет.
  • Нижняя крышка корпуса может быть переставлена для организации входа воздуха снизу.

Технические характеристики

Параметр / модель

PEAD- RP35JA(L)Q

PEAD- RP50JA(L)Q

PEAD- RP60JA(L)Q

PEAD- RP71JA(L)Q

PEAD- RP100JA(L)Q

PEAD- RP125JA(L)Q

PEAD- RP140JA(L)Q

Холодопроизводительность

кВт

3,6

5,0

6,0

7,1

10,0

12,5

14,0

Теплопроизводительность

кВт

4,1

6,0

7,0

8,0

11,2

14,0

16,0

Потребляемая мощность

кВт

0,09 (0,07)

0,11 (0,09)

0,12 (0,10)

0,17 (0,15)

0,25 (0,23)

0,36 (0,34)

0,39 (0,37)

Расход воздуха (низк-средн-выс)

м³/ч

600-720 -840

720- 870- 1020

870-1080 -1260

1050-1260 -1500

1440-1740 -2040

1770-2130 -2520

1920-2340 -2760

Уровень шума (низк-средн-выс)

дБ(А)

23-27-30

26-31-35

25-29-33

26-30-34

29-34-38

33-36-40

34-38-43

Статическое давление

Па

35/50/70/100/150

Вес

кг

26,0 (25,0)

28,0 (27,0)

33,0 (32,0)

33,0 (32,0)

41,0 (40,0)

43,0 (42,0)

47,0 (46,0)

Габариты (ШхДхВ)

мм

900x732x250

1100x732x250

1400x732x250

1600x732x250

Рабочий ток (макс)

А

1,07

1,39

1,62

1,97

2,65

2,76

2,78

Диаметр труб: жидкость/газ

мм (дюйм)

6,35 (1/4) / 12,7 (1/2)

9,52 (3/8) / 15,88 (5/8)

Диаметр дренажа

мм (дюйм)

наружный диаметр 32 (1-1/4)

Длина магистрали и перепад высот

указаны в разделе наружных блоков

Гарантированный диапазон температур наружного воздуха (охлаждение)

-15 ... +46°C — наружные блоки PUHZ-HRP, PUHZ-RP, PUHZ-P и PU(H)-P (при установленной панели защиты от ветра),
-15 ... +43°C — наружные блоки SUZ-KA50-71VA2,
-10 ... +46°C — наружные блоки SUZ-KA35VA2

Гарантированный диапазон температур наружного воздуха (обогрев)

-11 ... +21°C —POWER Inverter,
-10 ... +24°C — STANDARD Inverter

-25 ... +21°C — ZUBADAN Inverter,
-20 ... +21°C — POWER Inverter,
-15 ... +21°C — STANDARD Inverter,
-11 ... +24°C — неинверторные наружные блоки

Завод (страна)

MITSUBISHI ELECTRIC UK LTD. AIR CONDITIONER PLANT (Великобритания)

Применяется в комплекте с наружными блоками

Серия

Модель наружного блока

ZUBADAN Inverter:

-

-

-

PUHZ-HRP71VHA

PUHZ-HRP100VHA PUHZ-HRP100YHA

PUHZ-HRP125YHA

-

POWER Inverter:

PUHZ- RP35VHA

PUHZ- RP50VHA

PUHZ- RP60VHA

PUHZ-RP71VHA

PUHZ-RP100VKA PUHZ-RP100YKA

PUHZ-RP125VKA PUHZ-RP125YKA

PUHZ-RP140VKA PUHZ-RP140YKA

STANDARD Inverter:

SUZ- KA35VA2

SUZ- KA50VA2

SUZ- KA60VA2

SUZ-KA71VA2

PUHZ-P100VHA/YHA

PUHZ-P125VHA/YHA

PUHZ-P140VHA/YHA

Неинверторные:

-

-

-

PUH-P71VHA/YHA

PUH-P100YHA/VHA

PUH-P125YHA

PUH-P140YHA

PU-P71VHA/YHA

PU-P100YHA/VHA

PU-P125YHA

PU-P140YHA

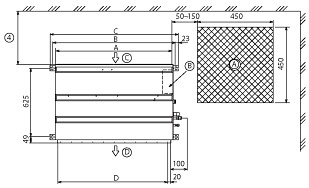

Размеры канального блока Mitsubishi Electric PEAD-RP JA(L)Q

Размеры блоков Mitsubishi Electric Размеры блоков Mitsubishi Electric Размеры блоков Mitsubishi Electric

(A) люк для обслуживания
(B) блок управления
(C) вход воздуха
(D) выход воздуха
(E) поверхность потолка
(F) сервисное пространство (вид сбоку)
(G) сервисное пространство (вид в направлении стрелки)

(1) 600 мм и более
(2) 100 мм и более
(3) 10 мм и более
(4) 300 мм и более

Модель

A

B

C

D

E

PEAD-RP35, 50

900

954

1000

860

1000

PEAD-RP60, 71

1100

1154

1200

1060

1200

PEAD-RP100, 125

1400

1454

1500

1360

1500

PEAD-RP140

1600

1654

1700

1560

1700

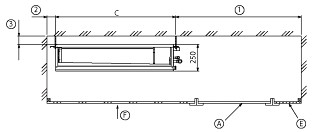

А) Вход воздуха сзади

Вход воздуха сзади

В) Вход воздуха снизу

Вход воздуха снизу

(A) воздуховод
(B) вход воздуха
(C) люк для обслуживания
(D) гибкая вставка
(E) поверхность потолка
(F) выход воздуха
(G) Отставьте достаточное расстояние для исключения замыкания воздушного потока.

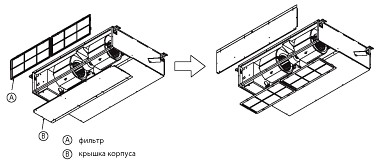

Модификация блока для организации входа воздуха снизу

Модификация блока для организации входа воздуха снизу

Дренажный трубопровод

Дренажный трубопроводДренажный трубопроводДренажный трубопровод

Модели PEAD-RP JAQ имеют встроенный дренажный насос.

Дренажный трубопровод

Схема соединений внутреннего и наружного блоков

Кабель электропитания наружного блока (автоматический выключатель)

ZUBADAN Inverter:

PUHZ-HRP71VHA2: 3x4 мм² (32 А),
PUHZ-HRP100VHA2: 3x6 мм² (40 А),
PUHZ-HRP100/125YHA: 5x1,5 мм² (16 А).

Power Inverter:

PUHZ-RP35/50VHA: 3x1,5 мм² (16 A),
PUHZ-RP60/71VHA: 3x2,5 мм² (25 A),
PUHZ-RP100/125VKA: 3x4 мм² (32 А),
PUHZ-RP140VKA: 3x6 мм² (40 А),
PUHZ-RP100/125/140YKA: 5x1,5 мм² (16 А).

Standard Inverter:

SUZ-KA25/35VA2: 3x1,5 мм² (10 A),
SUZ-KA50/60/71VA2: 3x2,5 мм² - длина менее 10 м, 3х4 мм² - менее 15м, 3х6 мм² - менее 25 м (20 A),
PUHZ-P100/125VHA: 3x4 мм² (32 А),
PUHZ-P140VHA: 3x6 мм² (40 А),
PUHZ-P100/125/140YKA: 5x1,5 мм² (16 А).

Неинверторные:

PU(H)-P71/100VHA: 3x4 мм² (32 A)
PU(H)-P71/100YHA: 5x1,5 мм² (16 A)
PU(H)-P125/140YHA: 5x2,5 мм² (25 А)

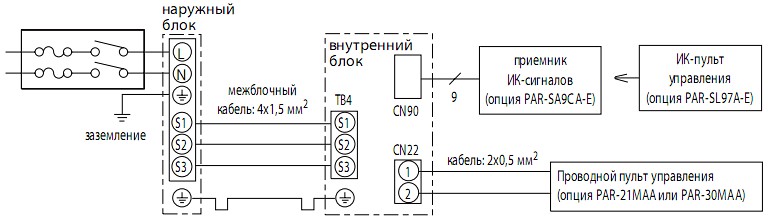

Схема соединений внутреннего и наружного блоков

Комментарий к схеме соединений:

1) Длина кабеля между наружным и внутренним блоками не должна превышать 75 м.
2) Максимальная длина кабеля пульта управления составляет 500 м.
3) Сечение кабеля электропитания приборов указано для участков менее 20 м. Для более длинных участков следует выбирать большее сечение, принимая во внимание падение напряжения.
4) Провод заземления должен быть на 60 мм длиннее остальных проводников.

Комплект для беспроводного управления


приемник ИК-сигналов (опция PAR-SA9CA-E)

беспроводной пульт управления (опция PAR-SL97A-E)

Примечания:

1. Системные параметры даны для комбинаций внутренних блоков с наружными агрегатами серии «Power Inverters.

2. Дополнительная информация указана в разделе наружных блоков.



Наименование

Описание

1

PAR-21MAA

Стандартный проводной пульт управления

2

PAR-30MAA

Новый проводной пульт управления

3

PAR-SL97A-E

ИК-пульт дистанционного управления (применяется с приемником ИК-сигналов PAR-SA9CA-E)

4

PAR-SA9CA-E

Приемник ИК-сигналов для пульта PAR-SL97A-E

5

PAC-SE41TS-E

Выносной датчик комнатной температуры

6

PAC-SE55RA-E

Ответная часть к разъему CN32 (включение/выключение)

7

PAC-SA88HA-E

Ответная часть к разъему CN51 (индикация: «вкл/выкл», «неисправность»). В наборе PAC-725AD находится 10 разъемов PAC-SA88HA-E.

8

PAC-SF40RM-E

Плата входных/выходных сигналов (сухие контакты)

9

MAC-397IF-E

Конвертер для подключения внешних цепей управления и контроля (при использовании наружных блоков SUZ и MXZ)

10

MAC-399IF-E

Конвертер для подключения к сигнальной линии City Multi — M-NET (при использовании наружных блоков SUZ и MXZ)

11

MAC-821SC-E

Центральный пульт (вкл/выкл) на 8 блоков

12

PAC-KE92TB-E

Корпус для фильтра (PEAD-RP35/50JA(L)Q)

13

PAC-KE93TB-E

Корпус для фильтра (PEAD-RP60/71JA(L)Q)

14

PAC-KE94TB-E

Корпус для фильтра (PEAD-RP100/125JA(L)Q)

15

PAC-KE95TB-E

Корпус для фильтра (PEAD-RP140JA(L)Q)
