Mitsubishi Electric PHV DXE - воздушно-тепловые завесы

для использования совместно с компрессорно-конденсаторными блоками ZUBADAN Inverter и POWER Inverter

нагрев: 5,3 - 21,2, Mr. Slim, Citi Multy G5

Тепловые завесы Mitsubishi Electric PHV DXE

Описание

Компания Thermoscreens выпускает серию воздушно-тепловых завес, предназначенных для использования совместно с компрессорно-конденсаторными блоками ZUBADAN Inverter и POWER Inverter. Завесы оснащены электрическим нагревателем и фреоновым теплообменником, а также имеют встроенный контроллер для согласования работы с наружными блоками компании MITSUBISHI ELECTRIC.

Применение теплового насоса позволяет сократить потребление электроэнергии в 3~4 раза.

Воздушные тепловые завесы PHV DXE (в декоративном корпусе)

Параметр Модель: для Mr. Slim

PHV1000 DXE HO

PHV1500 DXE LO

PHV1500 DXE HO

PHV2000 DXE LO

PHV2000 DXE HO

Модель: для City Multi

VRF PHV 1000 DXE HO

VRF PHV 1500 DXE LO

VRF PHV 1500 DXE HO

VRF PHV 2000 DXE LO

VRF PHV 2000 DXE HO

Тепловая мощность

низкая скорость

кВт

5,34

5,6

8,3

7,9

11,2

высокая скорость

кВт

8,6

10,1

14,4

14,1

21,3

Коэффициент энергоэффективности COP

низкая скорость

3,15

3,4

3,7

3,7

3,2

высокая скорость

2,4

2,3

2,5

2,9

2,4

Скорость воздуха

м/с

9

9

9

9,5

9

Расход воздуха

м³/ч

1400

2500

2600

3300

3130

Уровень шума (на расстоянии 3 м)

низкая скорость

дБ(А)

57

58

58

59

59

высокая скорость

дБ(А)

59

60

60

61

61

Вес

кг

39

59

60

78

80

Размеры (ШхГхВ)

мм

1196x377x255

1746x377x255

1746x377x255

2296x377x255

2296x377x255

Максимальная высота установки

м

3,75

3,75

3,75

3,75

3,75

Электропитание завесы 1

380 В, 3 фазы, 50 Гц (220 В, 1 фаза, 50 Гц — при отключенном электрическом нагревателе)

Полный рабочий ток завесы 1

А

9,2

12,7

12,7

15,7

15,7

Рабочий ток завесы при отключенном электрическом нагревателе 1

А

1,3

1,8

1,8

2,7

2,7

Наружные блоки (380 В, 3 фазы, 50 Гц)

Mr. Slim: ZUBADAN Inverter

PUHZ- HRP71VHA2

PUHZ- HRP71VHA2

PUHZ- HRP125YHA2

PUHZ- HRP100V/YHA2

-

Mr. Slim: POWER Inverter

PUHZ- RP71VHA4

PUHZ- RP71VHA4

PUHZ- RP140VKA/YKA

PUHZ- RP140VKA/YKA

PUHZ- RP200YKA

City Multi G4 и G5

PUMY / PUHY / PURY / PQHY / PQRY

PUMY / PUHY / PURY / PQHY / PQRY

PUMY / PUHY / PURY / PQHY / PQRY

PUMY / PUHY / PURY / PQHY / PQRY

PUHY / PURY / PQHY / PQRY

Воздушные тепловые завесы Mitsubishi Electric PHV R DXE (для скрытой установки)

Параметр Модель: для Mr. Slim

PHV1000R DXE HO

PHV1500R DXE LO

PHV1500R DXE HO

PHV2000R DXE LO

PHV2000R DXE HO

Модель: для City Multi

VRF PHV1000R DXE HO

VRF PHV1500R DXE LO

VRF PHV1500R DXE HO

VRF PHV2000R DXE LO

VRF PHV2000R DXE HO

Тепловая мощность

низкая скорость

кВт

5,34

5,6

8,3

7,9

11,2

высокая скорость

кВт

8,6

10,1

14,4

14,1

21,3

Коэффициент энергоэффективности COP

низкая скорость

3,15

3,4

3,7

3,7

3,2

высокая скорость

2,4

2,3

2,5

2,9

2,4

Скорость воздуха

м/с

9

9

9

9,5

9

Расход воздуха

м³/ч

1400

2500

2600

3300

3130

Уровень шума (на расстоянии 3 м)

низкая скорость

дБ(А)

57

58

58

59

59

высокая скорость

дБ(А)

59

60

60

61

61

Вес

кг

45

66

67

85

88

Размеры (ШхГхВ)

мм

1150x436x296

1650x436x296

1650x436x296

2240x436x296

2240x436x296

Максимальная высота установки

м

3,5

3,5

3,5

3,5

3,5

Электропитание завесы 1

380 В, 3 фазы, 50 Гц (220 В, 1 фаза, 50 Гц — при отключенном электрическом нагревателе)

Полный рабочий ток завесы 1

А

9,2

12,7

12,7

15,7

15,7

Рабочий ток завесы при отключенном электрическом нагревателе 1

А

1,3

1,8

1,8

2,7

2,7

Наружные блоки (380 В, 3 фазы, 50 Гц)

Mr. Slim: ZUBADAN Inverter

PUHZ- HRP71VHA2

PUHZ- HRP71VHA2

PUHZ- HRP125YHA2

PUHZ- HRP100V/YHA2

-

Mr. Slim: POWER Inverter

PUHZ- RP71VHA4

PUHZ- RP71VHA4

PUHZ- RP140VKA/YKA

PUHZ- RP140VKA/YKA

PUHZ- RP200YKA

City Multi G4 и G5

PUMY / PUHY / PURY / PQHY / PQRY

PUMY / PUHY / PURY / PQHY / PQRY

PUMY / PUHY / PURY / PQHY / PQRY

PUMY / PUHY / PURY / PQHY / PQRY

PUHY / PURY / PQHY / PQRY

1 Данные параметры не учитывают электропотребления наружного блока. Электропотребление компрессорно-конденсаторных блоков зависит от температуры наружного воздуха.

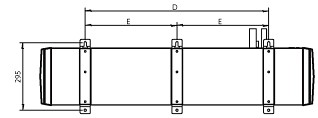

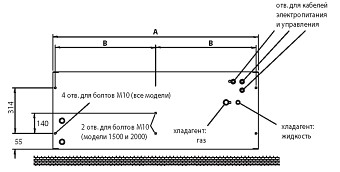

Размеры тепловых завес Mitsubishi Electric PHV DXE

Модели в декоративном корпусе PHV1000/1500/2000 DXE VRF PHV1000/1500/2000 DXE

Размеры тепловых завес Mitsubishi Electric PHV DXEРазмеры тепловых завес Mitsubishi Electric PHV DXEРазмеры тепловых завес Mitsubishi Electric PHV DXE


PHV1000DX

PHV1500DX

PHV2000DX

A (мм)

1746

1746

2296

B (мм)

1400

1400

1896

C (мм)

700

700

948

D (мм)

1300

1300

1824

E (мм)

650

650

912

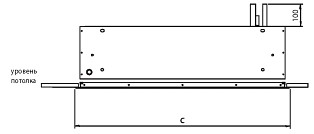

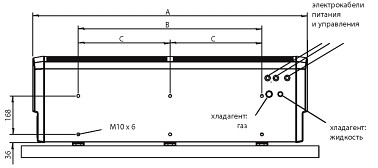

Модели для скрытой установки PHV1000/1500/2000R DXE VRF PHV1000/1500/2000R DXE

Размеры тепловых завес Mitsubishi Electric PHV DXEРазмеры тепловых завес Mitsubishi Electric PHV DXEРазмеры тепловых завес Mitsubishi Electric PHV DXE


PHV1000R DXE

PHV1500R DXE

PHV2000R DXE

A (мм)

1150

1650

2240

B (мм)



800

1095

C (мм)

1190

1690

2290

Отверстие в потолке

длина (мм)

1155

1655

2245

ширина (мм)

445

445

445
