Кассетные кондиционеры Mitsubishi Electric PLA-RP BA

охлаждение-нагрев: 3,6-14,0 кВт

Кассетный кондиционер Mitsubishi Electric PLA-RP BA PAR-21MAA
PAR-21MAA
PAR-30MAA
PAR-30MAA
ИК-пульт PAR-SL97A-E (применяется с приемником ИК-сигналов PAR-SA9CA-E)
ИК-пульт PAR-SL97A-E (применяется с приемником ИК-сигналов PAR-SA9CA-E)

декоративные панели:
PLP-6BA
PLP-6BALM
PLP-6BALME
PLP-6BAJ
PLP-6BAE

Описание прибора

  • Улучшенная система воздухораспределения обеспечивает комфортное охлаждение. Скорость вентилятора уменьшена на 20% при сохранении прежнего расхода воздуха.
  • Автоматическое управление вентилятором: при достижении целевой температуры в помещении вентилятор автоматически переключается на низкую скорость.
  • ИК-датчик дистанционного измерения температуры с углом обзора 360° (опция) — «I SEE 360°».
  • Встроенный дренажный насос (до 850 мм от уровня панели).
  • Встроенная функция ротации и резервирования (кроме комбинаций с наружными блоками SUZ-KA).
  • Независимое регулирование воздушных заслонок с пульта управления (PAR-21MAA и PAR-30MAA).
  • Гладкие пластиковые жалюзи.
  • Регулируемый напор воздуха.
  • Возможность подключения настенного или беспроводного пульта.

Технические характеристики

Параметр / модель

PLA-RP35BA

PLA-RP50BA

PLA-RP60BA

PLA-RP71BA

PLA-RP100BA

PLA-RP125BA

PLA-RP140BA

Холодопроизводительность

кВт

3,6

5,0

6,0

7,1

10,0

12,5

14,0

Теплопроизводительность

кВт

4,1

6,0

7,0

8,0

11,2

14,0

16,0

Потребляемая мощность (охлаждение/нагрев)

кВт

0,03/0,02

0,05/0,04

0,05/0,04

0,07/0,06

0,14/0,13

0,15/0,14

0,16/0,15

Расход воздуха (низк-сред1-сред2-выс)

м³/ч

660-720- 780-900

720-840- 960-1080

720-840- 960-1080

840-960- 10801260

1200-1380- 1560-1800

1320-1500- 1680-1860

1440-1560- 1740-1920

Уровень шума (низк-сред1-сред2-выс)

дБ(А)

27-28-29-31

28-29-31-32

28-29-31-32

28-30-32-34

32-34-37-40

34-36-39-41

36-39-42-44

Вес: блок/декоративная панель

кг

22,0/6,0

22,0/6,0

23,0/6,0

23,0/6,0

25,0/6,0

25,0/6,0

27,0/6,0

Габариты (ШхДхВ)

мм

840x840x258 (декоративная панель 950х950х30)

840x840x298 (декоративная панель 950х950х30)

Рабочий ток (охлаждение/нагрев)

А

0,22/0,14 0,36/0,29

0,36/0,29 0,51/0,43

0,94/0,87 1,00/0,94 1,07/1,00

Диаметр труб (жидкость/газ)

мм (дюйм)

6,35 (1/4) / 12,7 (1/2)

9,52 (3/8) / 15,88 (5/8)

Диаметр дренажа

мм (дюйм)

32 (1-1/4)

Гарантированный диапазон наружных температур (охлаждение)

-15 ... +46°C — наружные блоки PUHZ-HRP, PUHZ-RP, PUHZ-P и PU(H)-P (при установленной панели защиты от ветра),
-15 ... +43°C — наружные блоки SUZ-KA50-71VA2,
-10 ... +46°C — наружные блоки SUZ-KA35VA2

Гарантированный диапазон наружных температур (нагрев)

-11 ... +21°C — POWER Inverter,
-10 ... +24°C — STANDARD Inverter

-25 ... +21°C — ZUBADAN Inverter,
-20 ... +21°C — POWER Inverter,
-15 ... +21°C — STANDARD Inverter,
-11 ... +24°C — неинверторные наружные блоки

Завод (страна)

MITSUBISHI ELECTRIC UK LTD. AIR CONDITIONER PLANT (Великобритания)

Применяется в комплекте с наружными блоками

Серия

Модель наружного блока

ZUBADAN Inverter:

-

-

-

PUHZ-HRP71VHA

PUHZ-HRP100VHA/YHA

PUHZ-HRP125YHA

-

POWER Inverter:

PUHZ-
RP35VHA

PUHZ-
RP50VHA

PUHZ-
RP60VHA

PUHZ-RP71VHA

PUHZ-RP100VKA PUHZ-RP100YKA

PUHZ-RP125VKA PUHZ-RP125YKA

PUHZ-
RP140VKA PUHZ-
RP140YKA

STANDARD Inverter:

SUZ-
KA35VA2

SUZ-
KA50VA2

SUZ-
KA60VA2

SUZ-KA71VA2

PUHZ-P100VHA/YHA

PUHZ-P125VHA/YHA

PUHZ-
P140VHA/YHA

Неинверторные:

-

-

-

PUH-P71VHA/YHA

PUH-P100YHA

PUH-P125YHA

PUH-P140YHA

PU-P71VHA/YHA

PU-P100YHA

PU-P125YHA

PU-P140YHA

Примечания:

1. Системные параметры даны для комбинаций внутренних блоков с наружными агрегатами серии «Power Inverters.
2. Дополнительная информация указана в разделе наружных блоков.

Сканирование температуры пола и стен

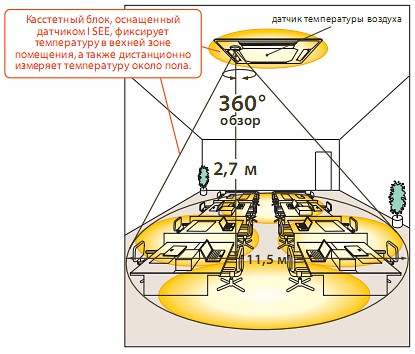

Декоративная панель может быть оснащена инфракрасным датчиком температуры "I SEE"; который сканирует температуру поверхности пола и стен и фиксирует даже незначительную неравномерность охлаждения или нагрева. Модификация панели с установленным датчиком имеет наименование PLP-6BAE. В комплект с данной панелью не входят пульты управления (аналогично PLP-6BA). Датчик I SEE можно приобрести отдельно — опция PAC-SA1ME-E, и установить его самостоятельно вместо одного из уголков декоративной панели.

Модификация панели с установленным датчиком имеет наименование PLP-6BAE
PLP-6BAE
Датчик I SEE можно приобрести отдельно — опция PAC-SA1ME-E
PAC-SA1ME-E

С помощью встроенного термистора система измеряет температуру воздуха на входе внутреннего блока, а датчик I SEE измеряет температуру пола и стен.

Сканирование температуры пола и стен

Пользователь хочет ощущать температуру 20°C
Без датчика "I SEE", целевая температура 20°C
ощущаемая температура 17°C (на уровне пола — 14°C)

Теплый воздух поднимается и образует нагретую зону у потолка, а нижняя часть помещения остается холодной.

Включен датчик "I SEE" а также автоматическое изменение скорости вентилятора. Целевая температура — 20°C.
ощущаемая температура 20°C (на уровне пола — 20°C)

Датчик "I SEE" определяет недостаточно нагретую зону помещения. Система управления внутреннего блока дает команду увеличить скорость вентилятора. В результате мощный поток теплого воздуха греет воздух около пола.

режим охлаждения Пользователь хочет ощущать температуру 28°C

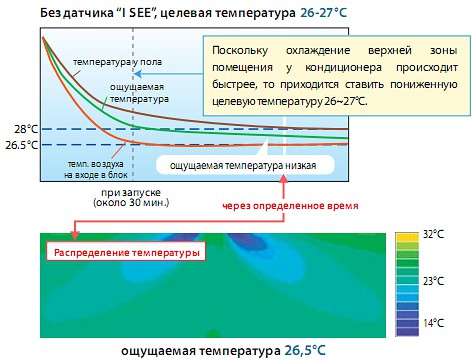

Без датчика "I SEE", целевая температура 26-27°C
ощущаемая температура 26,5°C

Ощущаемая температура снижается вместе с уменьшением температуры у пола. Но в такой системе отсутствует контроль температуры пола, поэтому через некоторое время в нижней части помещения становится слишком холодно.

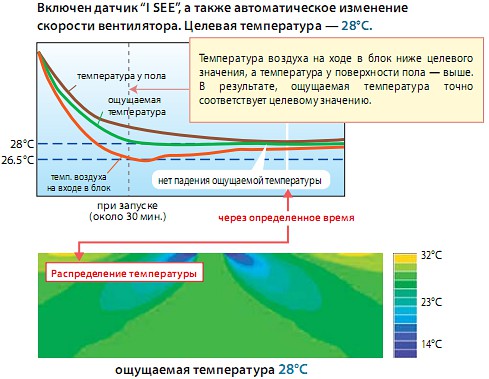

Включен датчик "I SEE", а также автоматическое изменение скорости вентилятора. Целевая температура — 28°C.
ощущаемая температура 28°C Система учитывает температуру воздуха у пола, поэтому ощущаемая температура стабильно держится на уровне 28°C. Кроме того для создания такого эффекта мощность охлаждения уменьшается через определенное время. Это приводит к существенной экономии электроэнергии.

режим охлаждения Включен датчик "I SEE"

Оптимальное направление подачи воздуха

1 или 2 стороны кассетного блока могут быть закрыты для создания 3-х или 2-х поточного воздухораспределения. Направление подачи воздуха для каждой стороны может быть независимо настроено с помощью пульта управления или зафиксировано в требуемом положении.

4, 3 или 2 потока

Необходимо дополнительно приобрести заглушки для воздухоподающих отверстий.

Направление подачи воздуха настраивается для каждой заслонки с пульта управления

Широкий воздушный поток

Увеличенная длина щелевого отверстия подачи воздуха создает широкий воздушный поток. Благодаря этому обеспечивается равномерное распределение охлажденного или нагретого воздуха по помещению.

Широкий воздушный поток Широкий воздушный поток

Оптимальное направление подачи воздуха, а также широкий поток гарантируют равномерное распределение температуры и подвижности воздуха в помещении даже сложной формы.

Динамическое распределение теплого воздуха

Направление подачи теплого воздуха автоматически меняется от горизонтального до вертикального, обеспечивая равномерный нагрев всего объема помещения. Динамическое распределение воздуха предусмотрено только для режима нагрева.

Динамическое распределение теплого воздуха  Динамическое распределение теплого воздуха

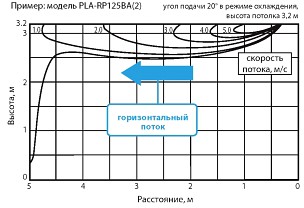

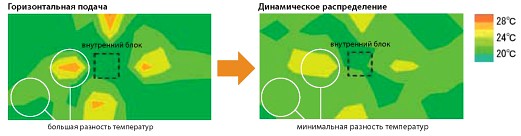

На термографической схеме слева показано распределение температуры в помещении на высоте 1,2 м от уровня пола. Измерения сделаны через 20 минут после включения. Модель внутреннего блока — PLA-RP71BA.

Адаптация к помещениям с высокими и низкими потолками

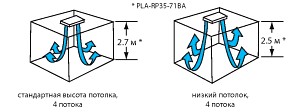

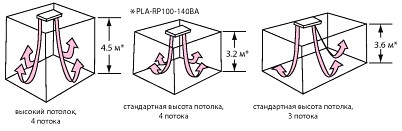

Мощность воздушного потока может быть отрегулирована для соответствия высоте потолка в обслуживаемом помещении. Для нагрева помещения с высокими потолками мощность может быть увеличена, а в помещениях с низкими потолками может потребоваться уменьшить поток в режиме охлаждения.

Адаптация к помещениям с высокими и низкими потолкамиАдаптация к помещениям с высокими и низкими потолками

Горизонтальный воздушный поток исключает попадание холодного воздуха на пользователя.

Горизонтальный воздушный поток исключает попадание холодного воздуха на пользователя.

Автоматическое изменение скорости вентилятора

После первого включения кондиционера в режиме охлаждения или нагрева устанавливается максимальная скорость вращения вентилятора. Это позволяет быстро охладить или нагреть помещение. После достижения целевой температуры скорость автоматически переключается на минимальную для уменьшения подвижности воздуха в рабочей зоне. Это существенно увеличивает комфорт и делает работу кондиционера практически незаметной.

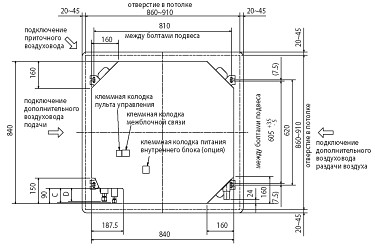

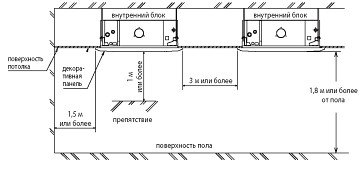

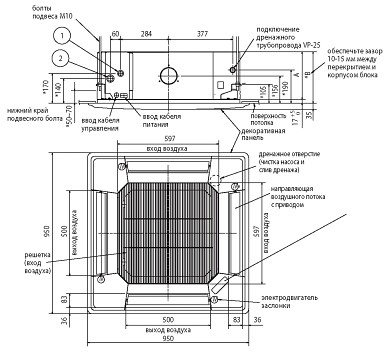

Размеры кассетного блока Mitsubishi Electric PLA-RP BA

Размеры блоков Mitsubishi Electric Размеры блоков Mitsubishi Electric Размеры блоков Mitsubishi Electric Размеры блоков Mitsubishi Electric Размеры блоков Mitsubishi Electric

Примечания:

1) Выпускаются стандартные декоративные панели и панели с механизмом подъема фильтра.
2) Используйте дренажную трубу VP-25 (ПВХ труба 32). В блоке установлен дренажный насос с напором 850 мм водяного столба (от уровня потолка).
3) Блок управления может быть выдвинут для обслуживания, поэтому следует предусмотреть запас соединительных проводов).
4) Высота установки блока при установке панели регулируется.
5) Установка высокоэффективного фильтра или многофункционального корпуса требует:

- увеличения расстояния между блоком и потолком на величину Е;
- увеличения на 135 мм размеров, обозначенных знаком *.

6) При подключении воздуховодов раздачи охлажденного воздуха следует полностью их теплоизолировать для исключения образования конденсата.

Модели

1

2

A

B

C

D

E

PLA-RP35/50BA

ø6,35 (1/4)

ø12,7 (1/2) 241 258

80

74

400

PLA-RP60BA

ø6,35 (1/4) или ø9,52 (3/8)

ø15,88 (5/8)

87

PLA-RP71BA

ø9,52 (3/8)

85

77

PLA-RP100,125,140BA



281

298

440

Схема соединений внутреннего и наружного блоков

Кабель электропитания наружного блока (автоматический выключатель)

ZUBADAN Inverter:

PUHZ-HRP71VHA2: 3x4 мм² (32 А),
PUHZ-HRP100VHA2: 3x6 мм² (40 А),
PUHZ-HRP100/125YHA: 5x1,5 мм² (16 А).

Power Inverter:

PUHZ-RP35/50VHA: 3x1,5 мм² (16 A),
PUHZ-RP60/71VHA: 3x2,5 мм² (25 A),
PUHZ-RP100/125VKA: 3x4 мм² (32 А),
PUHZ-RP140VKA: 3x6 мм² (40 А),
PUHZ-RP100/125/140YKA: 5x1,5 мм² (16 А).

Standard Inverter:

SUZ-KA35VA2: 3x1,5 мм² (10 A),
SUZ-KA50/60/71VA2: 3x2,5 мм² - длина менее 10 м, 3х4 мм² - менее 15м, 3х6 мм² - менее 25 м (20 A),
PUHZ-P100/125VHA: 3x4 мм² (32 А),
PUHZ-P140VHA: 3x6 мм² (40 А),
PUHZ-P100/125/140YHA: 5x1,5 мм² (16 А).

Неинверторные:

PU(H)-P71/100VHA: 3x4 мм² (32 A)
PU(H)-P71/100YHA: 5x1,5 мм² (16 A)
PU(H)-P125/140YHA: 5x2,5 мм² (25 А)

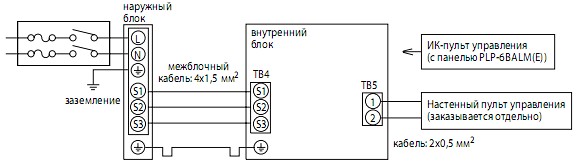

Схема соединений внутреннего и наружного блоков

1) Длина кабеля между наружным и внутренним блоками не должна превышать 75 м.
2) Максимальная длина кабеля пульта управления составляет 500 м.
3) Сечение кабеля электропитания приборов указано для участков менее 20 м. Для более длинных участков следует выбирать большее сечение, принимая во внимание падение напряжения.
4) Провод заземления должен быть на 60 мм длиннее остальных проводников.

Опции (аксессуары)



Наименование

Описание

1

PAR-21MAA

Стандартный проводной пульт управления

2

PAR-30MAA

Новый проводной пульт управления

3

PAR-SL97A-E

ИК-пульт дистанционного управления

4

PAR-SA9FA-E

Приемник ИК-сигналов (устанавливается вместо угловой заглушки в декоративную панель)

5

PAC-SA1ME-E

I-SEE датчик для декоративной панели

6

PAC-SE41TS-E

Выносной датчик комнатной температуры

7

PAC-SE55RA-E

Ответная часть к разъему CN32 (включение/выключение)

8

PAC-SA88HA-E

Ответная часть к разъему CN51 (индикация: «вкл/выкл», «неисправность»). В наборе PAC-725AD находится 10 разъемов PAC-SA88HA-E.

9

PAC-SF40RM-E

Плата входных/выходных сигналов (сухие контакты)

10

PAC-SH51SP-E

Заглушка для воздухораспределительной щели

11

PAC-SH59KF-E

Высокоэффективный фильтр

12

PAC-SH53TM-E

Корпус для высокоэффективного фильтра

13

РАС -SH65OF-E

Фланец приточного воздуховода

14

PAC-SH48AS-E

Вертикальная вставка для декоративной панели

15

MAC-397IF-E

Конвертер для подключения внешних цепей управления и контроля, а также для формирования группового управления (при использовании наружных блоков SUZ и MXZ)

16

MAC-399IF-E

Конвертер для подключения к сигнальной линии City Multi — M-NET (при использовании наружных блоков SUZ и MXZ)

17

MAC-821SC-E

Центральный пульт (вкл/выкл) на 8 блоков

Декоративные панели



Наименование

Описание

Декоративные панели без пультов управления

1

PLP-6BA

Декоративная панель без пульта управления

2

PLP-6BAJ

Декоративная панель с механизмом спуска/подъема фильтра

3

PLP-6BAE

Декоративная панель с датчиком I-SEE

Декоративные панели с беспроводным ИК-пультом управления

4

PLP-6BALM

Декоративная панель с беспроводным пультом управления

5

PLP-6BALME

Декоративная панель с беспроводным пультом управления и датчиком I-SEE

Пульты управления

Настенные пульты управления (проводное соединение с внутренним блоком) ИК-пульт управления
PAR-21MAA
PAR-21MAA
PAR-30MAA
PAR-30MAA
PAR-SL97A-E
PAR-SL97A-E

Примечания:

1. Настенные пульты приобретаются отдельно.
2. Для оснащения системы настенным пультом управления необходимо заказать декоративную панель PLP-6BA и отдельно настенный пульт: PAR-21MAA или PAR-30MAA.
3. Беспроводной пульт управления PAR-SL97A-E поставляется в комплекте с декоративными панелями PLP-6BALM, PLP-6BALME.
