Mitsubishi Electric PQHY-P YHM - наружный блок с водяным контуром для VRF-систем City Multi G5

Серия WY

охлаждение-нагрев: 22,4 - 101,0 кВт

Наружные блоки с водяным контуром Mitsubishi Electric PQHY-P YHM
PQHY-P200YHM-A
PQHY-P250YHM-A
PQHY-P300YHM-A
Наружные блоки с водяным контуром PQHY-P YHM
PQHY-P400YSHM-A
PQHY-P450YSHM-A
PQHY-P500YSHM-A
PQHY-P550YSHM-A
PQHY-P600YSHM-A
Mitsubishi Electric PQHY-P YHM - наружные блоки с водяным контуром
PQHY-P650YSHM-A
PQHY-P700YSHM-A
PQHY-P750YSHM-A
PQHY-P800YSHM-;
PQHY-P850YSHM-;
PQHY-P900YSHM-;

Описание наружных агрегатов

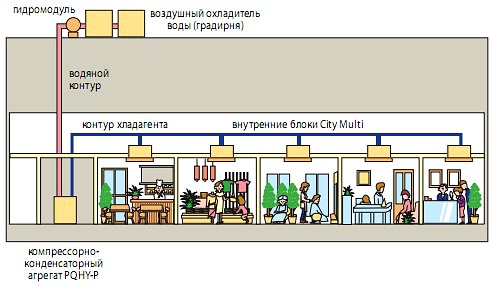

Компрессорно-конденсаторные агрегаты с водяным контуром серий WY и WR2 являются альтернативой традиционным наружным блокам с воздушным теплообменником. Они имеют небольшие размеры и располагаются внутри зданий. Применение водяного контура в мультизональных VRF-системах позволяет объединить достоинства водяных и фреоновых систем.

  • Температура и расход теплоносителя (воды), подводимого к фреоновому теплообменнику, могут быть оптимизированы для достижения максимальной эффективности холодильного цикла.
  • Компрессорно-конденсаторные агрегаты с водяным контуром могут располагаться в непосредственной близости от внутренних блоков, например, поэтажно в высотном здании. Это позволяет минимизировать падение производительности системы, связанное с длиной магистрали хладагента.
  • Отсутствует прямой теплообмен между контуром хладагента и наружным воздухом, а промежуточный контур теплоносителя вносит дополнительную степень свободы при управлении параметрами системы. Это может быть использовано при необходимости круглогодичного охлаждения объектов.
  • За счет организации водяного контура снимаются ограничения на расстояние и перепад высот между внутренними блоками мультизональной системы и наружными приборами (градирнями). Это важно для высотных строений и крупных комплексов зданий.
  • Если контур теплоносителя объединяет несколько компрессорно-конденсаторных агрегатов, то создается возможность утилизации тепла для нагрева помещений от систем, работающих в режиме охлаждения. Например, в офисном здании тепло от технологических помещений: серверных, горячих цехов столовых и т.п. - будет использовано для нагрева воздуха в офисах.
Описание наружных арегатов

Магистраль хладагента

Серия WY: PQHY-P200, 250, 300YHM-A

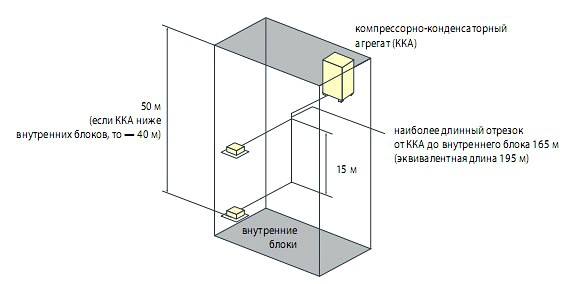

Длина магистрали хладагента

Суммарная длина .............................................................................................. 300 м
Макс. от ККА1 до внутреннего ...................................................................... 165 (190 эквив.)
После первого разветвителя .............................................................................. 40 м

Перепад высот между приборами

ККА выше внутренних (макс.) ...................................................................... 50 м
ККА ниже внутренних (макс.) ...................................................................... 40 м
Между внутренними блоками ..................................................................... 15 м

1 ККА - компрессорно-конденсаторный агрегат.

Серия WY: PQHY-P400, 450, 500, 550, 600YSHM-A

Длина магистрали хладагента

Суммарная длина .............................................................................................. 500 м
Макс. от ККА до внутреннего ...................................................................... 165 (190 эквив.)
После первого разветвителя .............................................................................. 40 м

Перепад высот между приборами

ККА выше внутренних (макс.) 50 м
ККА ниже внутренних (макс.) 40 м
Между внутренними блоками 15 м

Магистраль хладагента

Технические характеристики наружных блоков с водяным контуром Mitsubishi Electric PQHY-P YHM

Параметр / Модель

PQHY- P200YHM- A

PQHY- P250YHM- A

PQHY- P300YHM- A

PQHY- P400YSHM- A

PQHY- P450YSHM- A

PQHY- P500YSHM- A

PQHY- P550YSHM- A

Модель состоит из модулей

-

-

-

PQHY- P200YHM-A PQHY- P200YHM-A

PQHY- P250YHM-A PQHY- P200YHM-A

PQHY- P250YHM-A PQHY- P250YHM-A

PQHY- P300YHM-A PQHY- P250YHM-A

Комплект для объединения модулей

-

-

-

CMY- Y100VBK2

CMY- Y100VBK2

CMY- Y100VBK2

CMY- Y100VBK2

Напряжение электропитания

380 В, 3 фазы, 50 Гц

Охлаждение

Производительность

кВт

22,4

28,0

33,5

45,0

50,0

56,0

63,0

Потребляемая мощность

кВт

3,92

5,45

7,36

8,25

9,84

11,45

13,46

Рабочий ток

А

6,6

9,2

12,4

13,9

16,6

19,3

22,7

Коэффициент производительности COP

5,71

5,13

4,55

5,45

5,08

4,89

4,68

Диапазон температур теплоносителя

°C

-5 ~ +45°C

Обогрев

Производительность

кВт

25,0

31,5

37,5

50,0

56,0

63,0

69,0

Потребляемая мощность

кВт

4,12

5,80

8,15

8,65

10,42

12,06

14,65

Рабочий ток

А

6,9

9,7

13,7

14,6

17,5

20,3

24,7

Коэффициент производительности COP

6,06

5,43

4,60

5,78

5,37

5,22

4,70

Диапазон температур теплоносителя

°C

-5 ~ +45°C

Номинальный расход теплоносителя

м³/час

5,76

5,76

5,76

5,76+5,76

5,76+5,76

5,76+5,76

5,76+5,76

Диапазон расхода теплоносителя

м³/час

4,5 ~ 7,2

4,5 ~ 7,2

4,5 ~ 7,2

4,5+4,5 ~ 7,2+7,2

4,5+4,5 ~ 7,2+7,2

4,5+4,5 ~ 7,2+7,2

4,5+4,5 ~ 7,2+7,2

Падение давления

кПа

17

17

17

17

17

17

17

Максимальное давление воды

МПа

2,0

2,0

2,0

2,0

2,0

2,0

2,0

Индекс установочной мощности внутренних блоков

50 ~ 130% от индекса мощности компрессорно-конденсаторного блока

Типоразмеры внутренних блоков

Р15 ~ Р250

Р15 ~ Р250

Р15 ~ Р250

Р15 ~ Р250

Р15 ~ Р250

Р15 ~ Р250

Р15 ~ Р250

Количество внутренних блоков

1 ~ 17

1 ~ 21

1 ~ 26

1 ~ 34

1 ~ 39

1 ~ 43

2 ~ 47

Уровень шума

дБ(А)

47

49

50

50

51

52

52,5

Размеры (В х Ш х Г)

мм

1160 x 880 x 550

1160 x 880 x 550

1160 x 880 x 550

1160 x 880 x 550 1160 x 880 x 550

1160 x 880 x 550 1160 x 880 x 550

1160 x 880 x 550 1160 x 880 x 550

1160 x 880 x 550 1160 x 880 x 550

Вес



кг

195

195

195

390

390

390

390

Завод (страна)

MITSUBISHI ELECTRIC CORPORATION AIR-CONDITIONING & REFRIGERATION SYSTEMS WORKS (Япония)


Параметр / Модель

PQHY- P600YSHM- A

PQHY- P650YSHM- A

PQHY- P700YSHM- A

PQHY- P750YSHM- A

PQHY- P800YSHM- A

PQHY- P850YSHM- A

PQHY- P900YSHM- A

Модель состоит из модулей

PQHY- P200YHM-A PQHY- P200YHM-A

PQHY- P250YHM-A PQHY- P200YHM-A PQHY- P200YHM-A

PQHY- P250YHM-A PQHY- P250YHM-A PQHY- P200YHM-A

PQHY- P250YHM-A PQHY- P250YHM-A PQHY- P250YHM-A

PQHY- P300YHM-A PQHY- P250YHM-A PQHY- P250YHM-A

PQHY- P300YHM-A PQHY- P300YHM-A PQHY- P250YHM-A

PQHY- P300YHM-A PQHY- P300YHM-A PQHY- P300YHM-A

Комплект для объединения модулей

CMY- Y100VBK2

CMY- Y300VBK2

CMY- Y300VBK2

CMY- Y300VBK2

CMY- Y300VBK2

CMY- Y300VBK2

CMY- Y300VBK2

Напряжение электропитания

380 В, 3 фазы, 50 Гц

Охлаждение

Производительность

кВт

69,0

73,0

80,0

85,0

90,0

96,0

101,0

Потребляемая мощность

кВт

15,48

13,96

15,58

17,19

19,18

21,20

23,22

Рабочий ток

А

26,1

23,5

26,3

29,0

32,3

35,7

39,1

Коэффициент производительности COP

4,45

5,22

5,13

4,94

4,69

4,52

4,34

Диапазон температур теплоносителя

°C

-5 ~ +45°C

Обогрев

Производительность

кВт

76,5

81,5

88,0

95,0

100,0

108,0

113,0

Потребляемая мощность

кВт

17,12

14,74

16,51

18,27

20,74

23,21

25,67

Рабочий ток

А

28,9

24,8

27,8

30,8

35,0

39,1

43,3

Коэффициент производительности COP

4,46

5,52

5,33

5,19

4,82

4,65

4,40

Диапазон температур теплоносителя

°C

-5 ~ +45°C

Номинальный расход теплоносителя

м³/час

5,76+5,76

3 х 5,76

3 х 5,76

3 х 5,76

3 х 5,76

3 х 5,76

3 х 5,76

Диапазон расхода теплоносителя

м³/час

4,5+4,5 ~ 7,2+7,2

3 х 4,5 ~ 3 х 7,2

3 х 4,5 ~ 3 х 7,2

3 х 4,5 ~ 3 х 7,2

3 х 4,5 ~ 3 х 7,2

3 х 4,5 ~ 3 х 7,2

3 х 4,5 ~ 3 х 7,2

Падение давления

кПа

17

17

17

17

17

17

17

Максимальное давление воды

МПа

2,0

2,0

2,0

2,0

2,0

2,0

2,0

Индекс установочной мощности внутренних блоков

50 ~ 130% от индекса мощности компрессорно-конденсаторного блока

Типоразмеры внутренних блоков

Р15 ~ Р250

Р15 ~ Р250

Р15 ~ Р250

Р15 ~ Р250

Р15 ~ Р250

Р15 ~ Р250

Р15 ~ Р250

Количество внутренних блоков

2 ~ 50

2 ~ 50

2 ~ 50

2 ~ 50

2 ~ 50

2 ~ 50

2 ~ 50

Уровень шума

дБ(А)

53

53

53,5

54

54

54,5

55

Размеры (В х Ш х Г)

мм

1160 x 880 x 550 1160 x 880 x 550

1160 x 880 x 550 1160 x 880 x 550 1160 x 880 x 550

1160 x 880 x 550 1160 x 880 x 550 1160 x 880 x 550

1160 x 880 x 550 1160 x 880 x 550 1160 x 880 x 550

1160 x 880 x 550 1160 x 880 x 550 1160 x 880 x 550

1160 x 880 x 550 1160 x 880 x 550 1160 x 880 x 550

1160 x 880 x 550 1160 x 880 x 550 1160 x 880 x 550

Вес



кг

390

585

585

585

585

585

585

Завод (страна)

MITSUBISHI ELECTRIC CORPORATION AIR-CONDITIONING & REFRIGERATION SYSTEMS WORKS (Япония)

Примечания:

1. Для работы компрессорно-конденсаторного агрегата при температуре теплоносителя от -5°С до +10°С необходимо установить DIP-переключатель на плате управления агрегата в положение ON (перед включением электропитания).

2. При температуре теплоносителя от -5°С до +10°С в теплоноситель необходимо добавить антифриз. Допускается применение этиленгликоля или пропиленгликоля.

3. Компрессорно-конденсаторный агрегат должен быть установлен в помещении, в котором температура воздуха не превышает 40°С, а относительная влажность — 80%.
