Mitsubishi Electric PQRY-P YHM - наружные блоки с водяным контуром для VRF-систем City Multi G5

Серия WR2

охлаждение-нагрев: 22,4 - 69,0 кВт

Mitsubishi Electric PQRY-P YHM - наружные блоки с водяным контуром
PQRY-P200YHM-A
PQRY-P250YHM-A
PQRY-P300YHM-A
Наружные блоки с водяным контуром PQRY-P YHM
PQRY-P400YSHM-A
PQRY-P450YSHM-A
PQRY-P500YSHM-A
PQRY-P550YSHM-A
PQRY-P600YSHM-A

Описание прибора

Компрессорно-конденсаторные агрегаты с водяным контуром серий WY и WR2 являются альтернативой традиционным наружным блокам с воздушным теплообменником. Они имеют небольшие размеры и располагаются внутри зданий. Применение водяного контура в мультизональных VRF-системах позволяет объединить достоинства водяных и фреоновых систем.

  • Температура и расход теплоносителя (воды), подво димого к фреоновому теплообменнику, могут быть оптимизированы для достижения максимальной эффективности холодильного цикла.
  • Компрессорно-конденсаторные агрегаты с водяным контуром могут располагаться в непосредственной близости от внутренних блоков, например, поэтажно в высотном здании. Это позволяет минимизировать падение производительности системы, связанное с длиной магистрали хладагента.
  • Отсутствует прямой теплообмен между контуром хладагента и наружным воздухом, а промежуточный контур теплоносителя вносит дополнительную степень свободы при управлении параметрами системы. Это может быть использовано при необходимости круглогодичного охлаждения объектов.
  • За счет организации водяного контура снимаются ограничения на расстояние и перепад высот между внутренними блоками мультизональной системы и наружными приборами (градирнями). Это важно для высотных строений и крупных комплексов зданий.

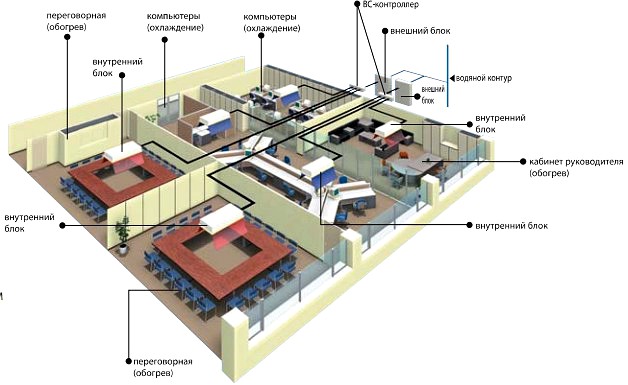

  • Если контур теплоносителя объединяет несколько компрессорно-конденсаторных агрегатов, то создается возможность утилизации тепла для нагрева помещений от систем, работающих в режиме охлаждения. Например, в офисном здании тепло от технологических помещений - серверных, горячих цехов столовых и т.п. - будет использовано для нагрева воздуха в офисах.

Системы серии WR2 имеют два дополнительных преимущества относительно серии WY. Первое - это полная независимость пользователей и возможность одновременной работы внутренних блоков в режимах охлаждения и обогрева. Второе - максимальная эффективность за счет двух контуров утилизации тепла: контура хладагента в рамках каждой системы и контура теплоносителя, объединяющего несколько систем.

Обязательным компонентом системы WR2 является ВС-контроллер или WCB-контроллер.

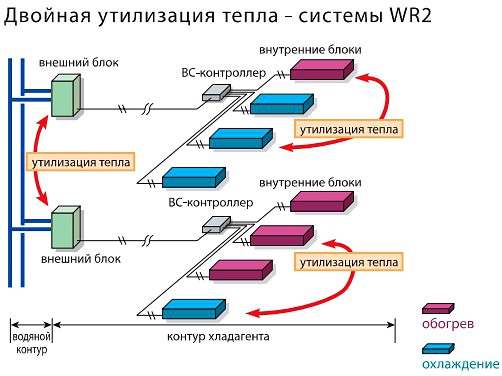

Описание прибора Двойная утилизация тепла

Магистраль хладагента

Серия WR2: PQRY-P200, 250, 300YHM-A

Длина магистрали хладагента

Суммарная длина1 300 ~ 550 м
Макс. от ККА2 до внутреннего 165 (190 эквив.)
От ВС-контроллера до внутреннего блока3 40 ~ 60 м
От ККА до ВС-контроллера 110 м

Перепад высот между приборами

ККА выше внутренних приборов (макс.) ......................................................... 50 м
ККА ниже внутренних приборов (макс.) ......................................................... 40 м
Между внутренними блоками4 ..................................................................... 15 (10) м

Серия WR2: PQRY-P400, 450, 500, 550, 600YSHM-A

Длина магистрали хладагента

Суммарная длина1 500 ~ 750 м
Макс. от ККА2 до внутреннего 165 (190 эквив.)
От ВС-контроллера до внутреннего блока3 40 ~ 60 м
От ККА до ВС-контроллера 110 м

Перепад высот между приборами

ККА выше внутренних приборов (макс.) 50 м
ККА ниже внутренних приборов (макс.) 40 м
Между внутренними блоками4 15 (10) м

1 При уменьшении длины магистрали хладагента на участке от ККА до ВС-контроллера суммарная длина магистрали может быть увеличена.
2 ККА - компрессорно-конденсаторный агрегат.
3 Если ВС-контроллер и внутренние блоки находятся в одном уровне, то расстояние между ними может быть увеличено до 60 м.
4 Для блоков типоразмера Р200 и Р250 перепад не должен превышать 10 м.

Технические характеристики наружных блоков с водяным контуром Mitsubishi Electric PQRY-P YHM

Параметр / Модель

PQRY-P200YHM-A

PQRY-P250YHM-A

PQRY-P300YHM-A

Модель состоит из модулей

-

-

-

Напряжение электропитания

380 В, 3 фазы, 50 Гц

Охлаждение

Производительность

кВт

22,4

28,0

33,5

Потребляемая мощность

кВт

3,96

5,51

7,44

Рабочий ток

А

6,6

9,3

12,5

Коэффициент производительности COP

5,65

5,08

4,50

Диапазон температур теплоносителя

°C

-5 ~ +45°C

Обогрев

Производительность

кВт

25,0

31,5

37,5

Потребляемая мощность

кВт

4,12

5,80

8,15

Рабочий ток

А

6,9

9,7

13,7

Коэффициент производительности COP

6,06

5,43

4,60

Диапазон температур теплоносителя

°C

-5 ~ +45°C

Номинальный расход теплоносителя

м³/час

5,76

5,76

5,76

Диапазон расхода теплоносителя

м³/час

4,5 ~ 7,2

4,5 ~ 7,2

4,5 ~ 7,2

Падение давления

кПа

17

17

17

Максимальное давление воды

МПа

2,0

2,0

2,0

Индекс установочной мощности внутренних блоков

50 ~ 150% от индекса мощности компрессорно-конденсаторного блока

Типоразмеры внутренних блоков

Р15 ~ Р250

Р15 ~ Р250

Р15 ~ Р250

Количество внутренних блоков

1 ~ 20

1 ~ 25

1 ~ 30

Уровень шума

дБ(А)

47

49

50

Размеры (В х Ш х Г)

мм

1160 x 880 x 550

1160 x 880 x 550

1160 x 880 x 550

Вес

кг

181

181

181

Завод (страна)

MITSUBISHI ELECTRIC CORPORATION AIR-CONDITIONING & REFRIGERATION SYSTEMS WORKS (Япония)


Параметр / Модель

PQRY- P400YSHM-A

PQRY- P450YSHM-A

PQRY- P500YSHM-A

PQRY- P550YSHM-A

PQRY- P600YSHM-A

Модель состоит из модулей

PQRY- P200YHM-A

PQRY- P200YHM-A

PQRY- P250YHM-A

PQRY- P250YHM-A

PQRY- P300YHM-A

PQRY- P200YHM-A

PQRY- P250YHM-A

PQRY- P250YHM-A

PQRY- P300YHM-A

PQRY- P300YHM-A

Комплект для объединения модулей

CMY- Q100VBK

CMY- Q100VBK

CMY- Q100VBK

CMY- Q100VBK

CMY- Q100VBK

Напряжение электропитания

380 В, 3 фазы, 50 Гц

Охлаждение

Производительность

кВт

45,0

50,0

56,0

63,0

69,0

Потребляемая мощность

кВт

8,32

9,94

11,57

13,60

15,62

Рабочий ток

А

14,0

16,7

19,5

22,9

26,3

Коэффициент производительности COP

5,40

5,03

4,84

4,63

4,41

Диапазон температур теплоносителя

°C

-5 ~ +45°C

Обогрев

Производительность

кВт

50,0

56,0

63,0

69,0

76,5

Потребляемая мощность

кВт

8,65

10,42

12,06

14,65

17,12

Рабочий ток

А

14,6

17,5

20,3

24,7

28,9

Коэффициент производительности COP

5,78

5,37

5,22

4,70

4,46

Диапазон температур теплоносителя

°C

-5 ~ +45°C

Номинальный расход теплоносителя

м³/час

5,76+5,76

5,76+5,76

5,76+5,76

5,76+5,76

5,76+5,76

Диапазон расхода теплоносителя

м³/час

4,5+4,5 ~ 7,2+7,2

4,5+4,5 ~ 7,2+7,2

4,5+4,5 ~ 7,2+7,2

4,5+4,5 ~ 7,2+7,2

4,5+4,5 ~ 7,2+7,2

Падение давления

кПа

17

17

17

17

17

Максимальное давление воды

МПа

2,0

2,0

2,0

2,0

2,0

Индекс установочной мощности внутренних блоков

50 ~ 150% от индекса мощности компрессорно-конденсаторного блока

Типоразмеры внутренних блоков

Р15 ~ Р250

Р15 ~ Р250

Р15 ~ Р250

Р15 ~ Р250

Р15 ~ Р250

Количество внутренних блоков

1 ~ 34

1 ~ 39

1 ~ 43

2 ~ 50 (48 портов)

2 ~ 50 (48 портов)

Уровень шума

дБ(А)

50

51

52

52.5

53

Размеры (В х Ш х Г)

мм

1160 x 880 x 550

1160 x 880 x 550

1160 x 880 x 550

1160 x 880 x 550

1160 x 880 x 550

1160 x 880 x 550

1160 x 880 x 550

1160 x 880 x 550

1160 x 880 x 550

1160 x 880 x 550

Вес



кг

362

362

362

362

362

Завод (страна)

MITSUBISHI ELECTRIC CORPORATION AIR-CONDITIONING & REFRIGERATION SYSTEMS WORKS (Япония)

Примечания:

1. Для работы компрессорно-конденсаторного агрегата при температуре теплоносителя от -5°С до +10°С необходимо установить DIP-переключатель на плате управления агрегата в положение ON (перед включением электропитания).
2. При температуре теплоносителя от -5°С до +10°С в теплоноситель необходимо добавить антифриз. Допускается применение этиленгликоля или пропиленгликоля.
3. Компрессорно-конденсаторный агрегат должен быть установлен в помещении, в котором температура воздуха не превышает 40°С, а относительная влажность — 80%.
