кондиционеры Mitsubishi Electric

кондиционеры Mitsubishi Electric (Япония)
Запросы присылать на   sales@mitsubishielectric.com.ua



Напольные кондиционеры Mitsubishi Electric PSA-RP GA

охлаждение-нагрев: 7,1-13,8 кВт

Напольный кондиционер Mitsubishi Electric PSA-RP GA

Описание прибора

  • Изящный и компактный дизайн. Малая площадь основания прибора.
  • Небольшой вес. Удобный монтаж внутреннего блока.
  • Пульт управления с жидкокристаллическим дисплеем встроен в корпус блока.
  • Встроенная функция ротации и резервирования (модели PSA-RP-GA#1). Требуется клеммная колодка PAC-SH29TC.

Встроенный пульт с ЖК-экраном

Основные функции:

- русифицированный дисплей;
- встроенный недельный таймер;
- ограничение диапазона целевых температур
- настройка автоматического отключения;
- блокировка клавиатуры.

Удобный и быстрый монтаж

Фреонопроводы вводятся в блок через нижнюю часть корпуса. Предполагаются 4 направления подключения: слева, справа, сзади и снизу.

Для устойчивости предусмотрено дополнительное верхнее крепление прибора (кронштейн — в комплекте).

Удобный доступ к блоку управления для выполнения электрических соединений, а также для диагностики прибора.

Простое обслуживание воздушного фильтра

Воздушный фильтр имеет повышенный срок службы. В условиях обычного офиса интервал обслуживания фильтра может достигать 2500 часов. В пульте управления предусмотрено напоминание о необходимости очистки фильтра.

Простое обслуживание воздушного фильтра

Технические характеристики

Параметр / Модель PSA-RP71GA PSA-RP100GA PSA-RP125GA PSA-RP140GA

Холодопроизводительность (Power Inverter)

кВт

7,1

10,0

12,4

13,8

Теплопроизводительность (Power Inverter)

кВт

7,6

11,2

14,0

16,0

Потребляемая мощность

кВт

0,15

0,24

0,28

0,36

Расход воздуха (мин-макс)

м³/ч

900-1080

1440-1860

1560-1980

1620-2100

Уровень шума (мин-макс)

дБ(А)

40-45

44-49

46-51

47-52

Вес

кг

43,0

51,0

51,0

53,0

Габариты (ШхДхВ)



600x270x1900

600x350x1900

Напряжение питания

220-240 В, 1 фаза, 50 Гц

Пусковой ток

А

0,80

1,50

1,50

2,10

Рабочий ток

А

0,66

1,06

1,23

1,59

Диаметр труб: жидкость

мм (дюйм)

9,52 (3/8)

Диаметр труб: газ

мм (дюйм)

15,88 (5/8)

Диаметр дренажа

мм (дюйм)

20 (13/16)

Максимальная длина магистрали

м

указана в разделе наружных блоков

Максимальный перепад высот

м

указан в разделе наружных блоков

Гарантированный диапазон наружных температур (охлаждение)

-15 ... +46°C (при установленной панели защиты от ветра в наружный блок)

Гарантированный диапазон наружных температур (обогрев)

-20 ... +21°C — POWER Inverter, -15 ... +21°C — STANDARD Inverter, -11 ... +24°C — неинверторные наружные блоки

Завод (страна)

MITSUBISHI ELECTRIC CORPORATION SHIZUOKA WORKS (Япония)

Применяется в комплекте с наружными блоками

Серия

Модель наружного блока

POWER Inverter:

PUHZ-RP71VHA

PUHZ-RP100VKA/YKA

PUHZ-RP125VKA/YKA

PUHZ-RP140VKA/YKA

STANDARD Inverter:

-

PUHZ-P100VHA/YHA

PUHZ-P125VHA/YHA

PUHZ-P140VHA/YHA

Неинверторные:

PUH-P71VHA/YHA

PUH-P100YHA/VHA

PUH-P125YHA

PUH-P140YHA

PU-P71VHA/YHA

PU-P100YHA/VHA

PU-P125YHA

PU-P140YHA

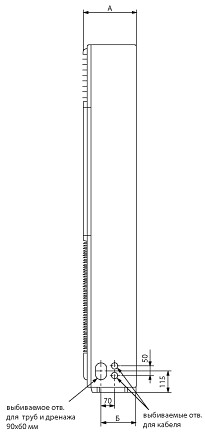

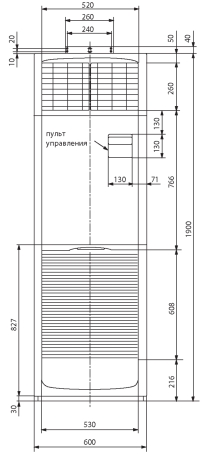

Размеры напольного блока Mitsubishi Electric PSA-RP GA

Размеры блоков Mitsubishi Electric Размеры блоков Mitsubishi Electric Размеры блоков Mitsubishi Electric Размеры блоков Mitsubishi Electric Размеры блоков Mitsubishi Electric Размеры блоков Mitsubishi Electric Размеры блоков Mitsubishi Electric

Размер, мм / Модель

А

Б

В

Г

Д

Е

Ж

И

PSA-RP71

270

180

120

175

90

100

143

55

PSA-RP100/125/140

350

260

160

255

140

120

201

77

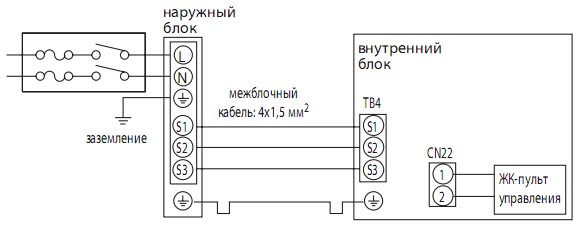

Схема соединений внутреннего и наружного блоков

Кабель электропитания наружного блока (автоматический выключатель)

Power Inverter:

PUHZ-RP71VHA: 3x2,5 мм² (25 A),
PUHZ-RP100/125VKA: 3x4 мм² (32 А),
PUHZ-RP140VKA: 3x6 мм² (40 А),
PUHZ-RP100/125/140YKA: 5x1,5 мм² (16 А).

Standard Inverter:

PUHZ-P100/125VHA: 3x4 мм² (32 А),
PUHZ-P140VHA: 3x6 мм² (40 А),
PUHZ-P100/125/140YKA: 5x1,5 мм² (16 А).

Неинверторные:

PU(H)-P71/100VHA: 3x4 мм² (32 A)
PU(H)-P71/100YHA: 5x1,5 мм² (16 A)
PU(H)-P125/140YHA: 5x2,5 мм² (25 А)

Схема соединений внутреннего и наружного блоков

Комментарии к схеме соединений:

1. Длина кабеля между наружным и внутренним блоками не должна превышать 75 м.
2. Сечение кабеля электропитания приборов указано для участков менее 20 м. Для более длинных участков следует выбирать большее сечение, принимая во внимание падение напряжения.
3. Провод заземления должен быть на 60 мм длиннее остальных проводников.

Опции (аксессуары)



Наименование

Описание

1

PAC-SE41TS-E

Выносной датчик комнатной температуры

2

PAC-SE55RA-E

Ответная часть к разъему CN32 (включение/выключение)

3

PAC-SA88HA-E

Ответная часть к разъему CN51 (индикация: «вкл/выкл», «неисправность»). В наборе PAC-725AD находится 10 разъемов PAC-SA88HA-E.

4

PAC-SF40RM-E

Плата входных/выходных сигналов (сухие контакты)

5

MAC-397IF-E

Конвертер для подключения внешних цепей управления и контроля

6

MAC-399IF-E

Конвертер для подключения к сигнальной линии City Multi — M-NET

7

MAC-821SC-E

Центральный пульт (вкл/выкл) на 8 блоков

8

PAC-SH29TC

Клеммная колодка для организации ротации основной и резервной систем

Примечания:

1. Другие аксессуары указаны в разделе наружных блоков.
2. Дополнительная информация указана в разделе наружных блоков.
