Наружные блоки Mitsubishi Electric PUHY-EP Y(S)JM для мультизональных VRF-систем City Multi G5
Серия Y высокоэффективная
охлаждение-нагрев: 22,4-101,0 кВт
PUHY-EP200YJM-A |
PUHY-EP250YJM-A |
PUHY-EP300YJM-A |
Описание наружных агрегатов
Наружные агрегаты высокоэффективной серии компонуются из специальных модулей с уменьшенным электропотреблением PUHY-EP200YJM-A, PUHY-EP250YJM-A и PUHY-EP300YJM-A.
Специальные энергоэффективные модули отличаются от модулей стандартного ряда следующими конструктивно-технологическими особенностями:
1. В энергоэффективных модулях используется версия встроенного программного обеспечения, оптимизированная по параметру электропотребление.
2. Высокоэффективные модули имеют увеличенную поверхность теплообменника. С этим связана увеличенная ширина блоков PUHY-EP250YJM-A и PUHY-EP300YJM-A по сравнению с аналогичными модулями стандартной серии.
Шасси 1: PUHY-P200, P250, P300YJM-A (стандартная серия) — PUHY-EP200YJM-A (высокоэффективная серия)
Шасси 2: PUHY-P350, P400YJM-A (стандартная серия) — PUHY-EP250YJM-A (высокоэффективная серия)
Шасси 3: PUHY-P450YJM-A (стандартная серия) — PUHY-EP300YJM-A (высокоэффективная серия)

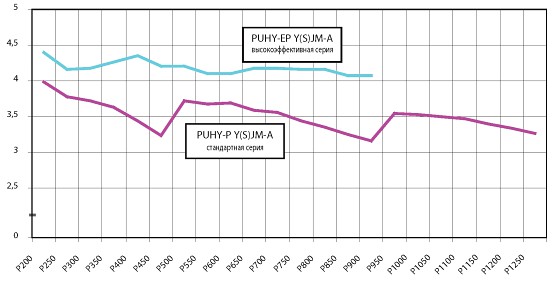

Сравнение коэффициентов производительности в режиме „Охлаждение"
| Параметр / Модель |
PUHY-EP200YJM-A |
PUHY-EP250YJM-A |
PUHY-EP300YJM-A |
Модель состоит из модулей |
- |
- |
- |
Напряжение электропитания |
380 В, 3 фазы, 50 Гц |
Охлаждение |
Производительность |
кВт |
22,4 |
28,0 |
33,5 |
Потребляемая мощность |
кВт |
5,09 |
6,73 |
8,03 |
Рабочий ток |
А |
8,5 |
11,3 |
13,5 |
Коэффициент производительности COP |
4,40 |
4,16 |
4,17 |
Диапазон наружных температур |
°C |
-5 ~ +46°C по сухому термометру |
| Обогрев |
Производительность |
кВт |
25,0 |
31,5 |
37,5 |
Потребляемая мощность |
кВт |
5,54 |
7,15 |
8,37 |
Рабочий ток |
А |
9,3 |
12,0 |
14,1 |
Коэффициент производительности COP |
4,51 |
4,40 |
4,48 |
Диапазон наружных температур |
°C |
-20 ~ +15,5°C по мокрому термометру |
Индекс установочной мощности внутренних блоков |
50~ 130% от индекса мощности наружного блока |
Типоразмеры внутренних блоков |
Р15~ Р250 |
Р15~ Р250 |
Р15~ Р250 |
Количество внутренних блоков |
1 ~ 17 |
1 ~ 21 |
1 ~ 26 |
Уровень звукового давления |
дБ(А) |
57 |
60 |
61 |
Уровень звуковой мощности |
дБ(А) |
77 |
80 |
81 |
Размеры (В х Ш х Д) |
мм |
1710x920x760 |
1710x1220x760 |
1710x1750x760 |
Вес |
|
кг |
200 |
250 |
290 |
Завод (страна) |
MITSUBISHI ELECTRIC CORPORATION AIR-CONDITIONING & REFRIGERATION SYSTEMS WORKS (Япония) |
| Параметр / Модель |
PUHY- EP400YSJM-A |
PUHY- EP450YSJM-A |
PUHY- EP500YSJM-A |
PUHY- EP500YSJM-A1 |
PUHY- EP550YSJM-A |
PUHY- EP600YSJM-A |
Модель состоит из модулей |
PUHY- EP200YJM-A PUHY- EP200YJM-A |
PUHY- EP200YJM-A PUHY- EP250YJM-A |
PUHY- EP200YJM-A PUHY- EP300YJM-A |
PUHY- EP250YJM-A PUHY- EP250YJM-A |
PUHY- EP250YJM-A PUHY- EP300YJM-A |
PUHY- EP300YJM-A PUHY- EP300YJM-A |
Комплект для объединения модулей |
CMY- Y100VBK2 |
CMY- Y100VBK2 |
CMY- Y100VBK2 |
CMY- Y100VBK2 |
CMY- Y100VBK2 |
CMY- Y100VBK2 |
Напряжение электропитания |
380 В, 3 фазы, 50 Гц |
Охлаждение |
Производительность |
кВт |
45,0 |
50,0 |
56,0 |
56,0 |
63,0 |
69,0 |
Потребляемая мощность |
кВт |
10,34 |
11,87 |
13,30 |
13,65 |
15,36 |
16,82 |
Рабочий ток |
А |
17,4 |
20,0 |
22,4 |
23,0 |
25,9 |
28,3 |
Коэффициент производительности COP |
4,35 |
4,21 |
4,21 |
4,10 |
4,10 |
4,10 |
Диапазон наружных температур |
°C |
-5 ~ +46°C по сухому термометру |
| Обогрев |
Производительность |
кВт |
50,0 |
56,0 |
63,0 |
63,0 |
69,0 |
76,5 |
Потребляемая мощность |
кВт |
11,41 |
12,90 |
14,28 |
14,54 |
15,78 |
17,30 |
Рабочий ток |
А |
19,2 |
21,7 |
24,1 |
24,5 |
26,6 |
29,2 |
Коэффициент производительности COP |
4,38 |
4,34 |
4,41 |
4,33 |
4,37 |
4,42 |
Диапазон наружных температур |
°C |
-20 ~ +15,5°C по мокрому термометру |
Индекс установочной мощности внутренних блоков |
50~ 130% от индекса мощности наружного блока |
Типоразмеры внутренних блоков |
Р15~ Р250 |
Р15~Р250 |
Р15~ Р250 |
Р15~Р250 |
Р15~ Р250 |
Р15~ Р250 |
Количество внутренних блоков |
1 ~ 35 |
1 ~ 39 |
1 ~ 43 |
1 ~ 43 |
1 ~ 47 |
1 ~ 50 |
Уровень звукового давления |
дБ(А) |
60 |
62 |
62,5 |
63 |
63,5 |
64 |
Уровень звуковой мощности |
дБ(А) |
80 |
82 |
82,5 |
83 |
83,5 |
84 |
Размеры (В х Ш х Д) |
мм |
1710x920x760 1710x920x760 |
1710x920x760 1710x1220x760 |
1710x920x760 1710x1750x760 |
1710x1220x760 1710x1220x760 |
1710x1220x760 1710x1750x760 |
1710x1750x760 1710x1750x760 |
Вес |
|
кг |
400 |
450 |
490 |
500 |
540 |
580 |
| Параметр / Модель |
PUHY- EP650YSJM-A |
PUHY- EP700YSJM-A |
PUHY- EP700YSJM-A1 |
PUHY- EP750YSJM-A |
PUHY- EP750YSJM-A1 |
PUHY- EP800YSJM-A |
Модель состоит из модулей |
PUHY- EP200YJM-A PUHY- EP200YJM-A PUHY- EP250YJM-A |
PUHY- EP200YJM-A PUHY- EP200YJM-A PUHY- EP300YJM-A |
PUHY- EP200YJM-A PUHY- EP250YJM-A PUHY- EP250YJM-A |
PUHY- EP200YJM-A PUHY- EP250YJM-A PUHY- EP300YJM-A |
PUHY- EP250YJM-A PUHY- EP250YJM-A PUHY- EP250YJM-A |
PUHY- EP200YJM-A PUHY- EP200YJM-A PUHY- EP300YJM-A |
Комплект для объединения модулей |
CMY- Y300VBK2 |
CMY- Y300VBK2 |
CMY- Y300VBK2 |
CMY- Y300VBK2 |
CMY- Y300VBK2 |
CMY- Y300VBK2 |
Напряжение электропитания |
380 В, 3 фазы, 50 Гц |
Охлаждение |
Производительность |
кВт |
73,0 |
80,0 |
80,0 |
85,0 |
85,0 |
90,0 |
Потребляемая мощность |
кВт |
17,46 |
19,13 |
19,41 |
20,43 |
20,93 |
21,63 |
Рабочий ток |
А |
29,4 |
32,2 |
32,7 |
34,4 |
35,3 |
36,5 |
Коэффициент производительности COP |
4,18 |
4,18 |
4,12 |
4,16 |
4,06 |
4,16 |
Диапазон наружных температур |
°C |
-5 ~ +46°C по сухому термометру |
| Обогрев |
Производительность |
кВт |
81,5 |
88,0 |
88,0 |
95,0 |
95,0 |
100,0 |
Потребляемая мощность |
кВт |
18,56 |
20,00 |
20,32 |
21,93 |
21,78 |
22,77 |
Рабочий ток |
А |
31,3 |
33,7 |
34,3 |
37,0 |
36,7 |
38,4 |
Коэффициент производительности COP |
4,39 |
4,40 |
4,33 |
4,33 |
4,36 |
4,39 |
Диапазон наружных температур |
°C |
-20 ~ +15,5°C по мокрому термометру |
Индекс установочной мощности внутренних блоков |
50~ 130% от индекса мощности наружного блока |
Типоразмеры внутренних блоков |
Р15~ Р250 |
Р15~Р250 |
Р15~ Р250 |
Р15~Р250 |
Р15~ Р250 |
Р15~ Р250 |
Количество внутренних блоков |
1 ~ 50 |
1 ~ 50 |
1 ~ 50 |
1 ~ 50 |
1 ~ 50 |
1 ~ 50 |
Уровень звукового давления |
дБ(А) |
63 |
63,5 |
64 |
64,5 |
65 |
65 |
Уровень звуковой мощности |
дБ(А) |
83 |
83,5 |
84 |
84,5 |
85 |
85 |
Размеры (В х Ш х Д) |
мм |
1710x920x760 1710x920x760 1710x1220x760 |
1710x920x760 1710x920x760 1710x1750x760 |
1710x920x760 1710x1220x760 1710x1220x760 |
1710x920x760 1710x1220x760 1710x1750x760 |
1710x1220x760 1710x1220x760 1710x1220x760 |
1710x920x760 1710x1750x760 1710x1750x760 |
Вес |
|
кг |
650 |
690 |
700 |
740 |
750 |
780 |
| Параметр / Модель |
PUHY-EP800YSJM-A1 |
PUHY-EP850YSJM-A |
PUHY-EP900YSJM-A |
Модель состоит из модулей |
PUHY-EP250YJM-A PUHY-EP250YJM-A PUHY-EP300YJM-A |
PUHY-EP250YJM-A PUHY-EP300YJM-A PUHY-EP300YJM-A |
PUHY-EP300YJM-A PUHY-EP300YJM-A PUHY-EP300YJM-A |
Комплект для объединения модулей |
CMY-Y300VBK2 |
CMY-Y300VBK2 |
CMY-Y300VBK2 |
Напряжение электропитания |
380 В, 3 фазы, 50 Гц |
Охлаждение |
Производительность |
кВт |
90,0 |
96,0 |
101,0 |
Потребляемая мощность |
кВт |
22,16 |
23,58 |
24,81 |
Рабочий ток |
А |
37,4 |
39,8 |
41,8 |
Коэффициент производительности COP |
4,06 |
4,07 |
4,07 |
Диапазон наружных температур |
°C |
-5 ~ +46°C по сухому термометру |
| Обогрев |
Производительность |
кВт |
100,0 |
108,0 |
113,0 |
Потребляемая мощность |
кВт |
22,98 |
24,65 |
25,50 |
Рабочий ток |
А |
38,7 |
41,6 |
43,0 |
Коэффициент производительности COP |
4,35 |
4,38 |
4,43 |
Диапазон наружных температур |
°C |
-20 ~ +15,5°C по мокрому термометру |
Индекс установочной мощности внутренних блоков |
50 ~ 130% от индекса мощности наружного блока |
Типоразмеры внутренних блоков |
Р15~Р250 |
Р15~ Р250 |
Р15 ~ Р250 |
Количество внутренних блоков |
1 ~ 50 |
1 ~ 50 |
1 ~ 50 |
Уровень звукового давления |
дБ(А) |
65 |
65,5 |
66 |
Уровень звуковой мощности |
дБ(А) |
85 |
85,5 |
86 |
Размеры (В х Ш х Д) |
мм |
1710x1220x760 1710x1220x760
1710x1750x760 |
1710x1220x760 1710x1750x760
1710x1750x760 |
1710x1750x760 1710x1750x760
1710x1750x760 |
Вес |
|
кг |
790 |
830 |
870 |
