Mitsubishi Electric PUHY-HP Y(S)HM - наружные блоки серии Y ZUBADAN для тепловых насосов в мультизональных VRF-системах City Multi.

PUHY-HP200YHM-A, PUHY-HP250YHM-A
PUHY-HP200YHM-A
PUHY-HP250YHM-A
PUHY-HP400YSHM-A, PUHY-HP500YSHM-A
PUHY-HP400YSHM-A
PUHY-HP500YSHM-A

нагрев (охлаждение): 25,0-63,0 кВт

  • Минимальная температура наружного воздуха в режиме нагрева составляет -25°С.
  • Стабильная теплопроизводительность: номинальная теплопроизводительность сохраняется при понижении температуры наружного воздуха до -15°С.
  • Увеличенный интервал между режимами оттаивания (до 250 мин) наружного теплообменника обеспечивает длительный непрерывный нагрев воздуха.
  • Оттаивание теплообменника происходит мощно и быстро, что исключает падение температуры воздуха в помещении.
  • Быстрый запуск: система достигает номинальной теплопроизводительности всего за 20 минут при температуре наружного воздуха -15°С.
Параметр / Модель

PUHY-HP200YHM-A

PUHY-HP250YHM-A

PUHY-HP400YSHM-A

PUHY-HP500YSHM-A

Модель состоит из модулей

-

-

PUHY-HP200YHM-A

PUHY-HP250YHM-A

-

-

PUHY-HP200YHM-A

PUHY-HP250YHM-A

Комплект для объединения модулей

-

-

CMY-Y100VBK2

CMY-Y100VBK2

Напряжение электропитания

380 В, 3 фазы, 50 Гц

Нагрев

Производительность

кВт

25,0

31,5

50,0

63,0

Потребляемая мощность

кВт

6,52

8,94

13,35

18,04

Рабочий ток

А

11,0

15,0

22,5

30,4

Коэффициент производительности COP

3,83

3,52

3,74

3,49

Диапазон наружных температур

°C

-25 ~ +15,5°C по мокрому термометру

Охлаждение

Производительность

кВт

22,4

28,0

45,0

56,0

Потребляемая мощность

кВт

6,40

9,06

12,86

18,16

Рабочий ток

А

10,8

15,2

21,7

30,6

Коэффициент производительности COP

3,50

3,09

3,49

3,08

Диапазон наружных температур

°C

-5 ~ +43°C по сухому термометру

Индекс установочной мощности внутренних блоков

50 ~ 130% от индекса мощности наружного блока

Типоразмеры внутренних блоков

Р15~Р250

Р15~ Р250

Р15~ Р250

Р15~ Р250

Количество внутренних блоков

1 ~ 17

1 ~ 21

1 ~ 34

1 ~ 43

Уровень шума

дБ(А)

56

57

59

60

Размеры (В х Ш х Д)

мм

1710x920x760

1710x920x760

(1710x920x760) х 2

(1710x920x760) х 2

Вес

кг

220

220

440

440

Завод (страна)

MITSUBISHI ELECTRIC CORPORATION AIR-CONDITIONING & REFRIGERATION SYSTEMS WORKS (Япония)

Технология City Multi Y ZUBADAN

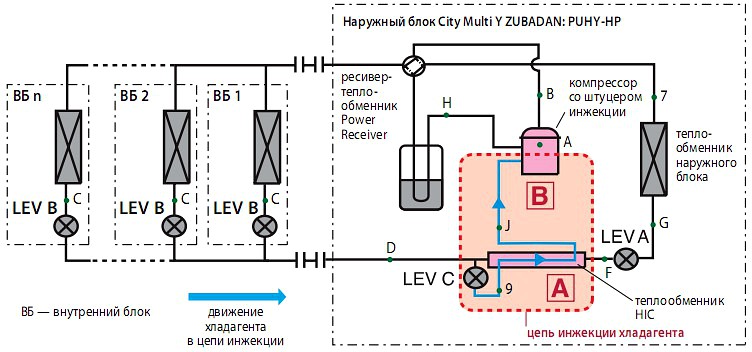

Дросселирование основного потока жидкого хладагента в гидравлическом контуре системы ZUBADAN Inverter происходит ступенчато с помощью двух электронных расширительных вентилей LEV A и LEV B. В результате между расширительными вентилями образуется точка среднего давления. Жидкий хладагент ответвляется из этой точки и частично испаряется в теплообменнике HIC (труба в трубе). Парожидкостная смесь, соотношение пара и жидкости в которой определяется работой электронного расширительного вентиля LEV C, поступает на специальный штуцер инжекции компрессора. Далее внутри компрессора смесь инжектируется в замкнутую область между спиралями компрессора на промежуточном этапе сжатия. Фактически, спиральный одноступенчатый компрессор превращается в двухступенчатый.

Для чего нужна цепь инжекции хладагента в компрессор? Производительность наружного теплообменника (испарителя) понижается при уменьшении температуры наружного воздуха. Испаритель производит мало пара, который после сжатия в компрессоре поступает в теплообменник внутреннего блока — конденсатор. Недостаточное количество пара объясняет малое количество теплоты, выделяемое в процессе конденсации, а значит и пониженную теплопроизводительность системы. Для решения проблемы нужно подать на вход компрессора дополнительное количество пара. Это главная задача цепи инжекции. Фактически, компрессор имеет два входа: линию всасывания низкого давления и линию инжекции промежуточного давления. Если на улице еще не очень холодно, то испаритель производит достаточное количество пара. Он поступает в компрессор, главным образом, через линию низкого давления, а линия инжекции почти не задействована. В этом режиме тепловой насос работает с максимальной эффективностью, поглощая теплоту наружного воздуха и перенося ее в помещение. По мере снижения температуры наружного воздуха количество пара в этой линии уменьшается, и система управления увеличивает расход хладагента в цепи инжекции, восстанавливая требуемый расход газа через компрессор. Однако следует понимать, что цепь инжекции не переносит теплоту от наружного воздуха, а энергетический эффект в конденсаторе от дополнительного количества сжатого газа полностью обеспечен за счет повышения потребляемой мощности компрессора.

Кроме основного назначения цепь инжекции выполняет еще несколько второстепенных задач. Во-первых, снижение температуры сжатого газа на выходе из компрессора. Для этого жидкий хладагент не полностью испаряется в теплообменнике HIC, и дозированное количество жидкости поступает в компрессор. Жидкость испаряется там и охлаждает сжатый газ, предотвращая перегрев компрессора. Вторая задача - это увеличение производительности системы во время режима оттаивания наружного теплообменника. Как известно, процесс оттаивания происходит за счет обращения холодильного цикла и прерывает режим нагрева воздуха, поэтому желательно провести этот процесс быстро - пусть даже ценой повышенного электропотребления. Система управления перераспределяет поток жидкого хладагента, уменьшая его расход через теплообменник внутреннего блока (уменьшается степень открытия электронного расширительного вентиля LEV B) и увеличивая расход через цепь инжекции (LEV C). В результате, во время оттаивания из внутреннего блока не идет холодный воздух, процесс происходит быстро и незаметно для пользователя.

Система City Multi Y ZUBADAN

Система City Multi Y ZUBADAN

Стабильная теплопроизводительность

Номинальная теплопроизводительность систем City Multi Y ZUBADAN сохраняет свое значение при снижении температуры наружного воздуха до -15°С( а дальнейшее снижение производительности не столь существенное как у систем стандартной серии City Multi Y. Существенное падение теплопроизводительности стандартной системы Y PUHY-P при низких наружных температурах приводит к необходимости выбора "переразмеренного" наружного блока. Наружный блок City Multi Y Zubadan способен заменить более мощный блок стандартной серии City Multi Y.

Стабильная теплопроизводительностьСтабильная теплопроизводительность

Производительность обычных тепловых насосов снижается почти вдвое при низкой наружной температуре.

Системы City Multi Y Zubadan имеют высокую теплопроизводительность даже в условиях холодного климата.

Гарантированный нагрев до -25°С

Наружный блок City Multi Y Zubadan оснащен специальной цепью парожидкостной инжекции хладагента. Она обеспечивает высокую производительность теплового насоса при низких температурах наружного воздуха. Завод-изготовить гарантирует работу систем в режиме нагрева до -25°С.

Гарантированный нагрев до -25°С

Выход на полную производительность за 20 мин

При температуре наружного воздуха -15°С система City Multi Y Zubadan развивает полную теплопроизводительность всего через 20 мин. Это на 40% быстрее, чем системы стандартной серии City Multi Y.

Выход на полную производительность за 20 мин

Надежность и большой срок службы

Наружные агрегаты City Multi Y Zubadan PUHY-HP400/500YSHM-A состоят из 2 модулей. При работе одного из них (частичная загрузка системы), второй - является резервным и готов включиться при неисправности основного модуля.

При частичной загрузке системы предусмотрена автоматическая ротация основного и резервного модулей, составляющих наружные агрегаты City Multi Y Zubadan PUHY-HP400/500YSHM-A, для выравнивания рабочего ресурса обоих компонентов.

Защита от снега и ветра

В холодных и/или снежных регионах требуется принять дополнительные меры для защиты наружного прибора от воздействия снега и ветра. Если дождь или снег попадают на наружный блок при температуре наружного воздуха 10°С и менее, то на входные и выходные решетки блока должны быть закреплены специальные защитные элементы.

• Защита от снега

Защита от снега Защита от снега

A - выход воздуха, B - вход воздуха

Примечания:

1) Высота рамы (H) должна в 2 раза превышать максимальную высоту снежного покрова. Ширина рамы равна ширине блока. Каркасное основание должно быть выполнено из профилированной стали таким образом, чтобы снег и ветер свободно проникали сквозь конструкцию.

2) Установите конструкцию таким образом, чтобы ветер не был направлен со стороны вздухозабора и выброса воздуха.

3) При работе блока в режиме обогрева при отрицательной наружной температуре необходимо принять меры против замерзания конденсата в нижней части блока.

• Защита от ветра

а) Выбирая место для установки наружного блока, расположите его так, чтобы ветер преимущественного направления не воздействовал на теплообменник: расположите блок под прикрытием строительных конструкций.

Защита от ветра Защита от ветра

A - направление ветра

б) Выбирая место для установки наружного блока, расположите его так, чтобы ветер преимущественного направления не воздействовал на теплообменник. Расположите блок передней панелью к направлению ветра.
