Наружные блоки Mitsubishi Electric PUHY-RP PURY-RP для мультизональных VRF-систем City Multi G5
серия Replace - для установки на старые трубопроводы на R22
Серия REPLACE Y Серия REPLACE R2 охлаждение-нагрев Промывка трубопроводов  |
Replace Y PUHY-RP200YJM-A
PUHY-RP250YJM-A
PUHY-RP300YJM-A
PUHY-RP350YJM-A
|
Replace R2 PURY-RP200YJM-A
PURY-RP250YJM-A
PURY-RP300YJM-A
|
Газообразный хладагент, двигающийся с высокой скоростью, разгоняет жидкий хладагент, который смывает минеральное масло.
Описание наружных агрегатов
Компания Mitsubishi Electric разработала специальные наружные агрегаты серии REPLACE Y, которые могут быть установлены на старые трубопроводы хладагента (трубопроводы, использованные в системах на R22).
В режиме промывки направление движения хладагента в системе соответствует режиму охлаждения. Дополнительную конденсацию и испарение хладагента обеспечивает пластинчатый теплообменник в наружном блоке. Перед поступлением в магистраль давление хладагента уменьшается с помощью электронного расширительного вентиля до значения, соответствующего хладагенту R22. Процесс конденсации в наружном блоке поддерживается таким образом, чтобы на выходе была двухфазная смесь жидкость/газ, которая затем пропускается через все элементы старого гидравлического контура, а также через внутренние блоки. Далее в аккумуляторе наружного блока хладагент отделяется от масла, после чего минеральное масло блокируется в специальном резервуаре — масляной ловушке.
Промывка происходит за счет того, что газовая фаза хладагента, имеющая высокую скорость, движется в центральной части трубопровода и разгоняет жидкий хладагент. Скорость его становится достаточной для отрыва масляных капель от внутренней поверхности трубы. За два часа работы в режиме промывки удаляется все минеральное масло из трубопроводов. Технология промывки магистрали смесью жидкого и газообразного фреона запатентована компанией Mitsubishi Electric, и получена награда Японского Института Инноваций.

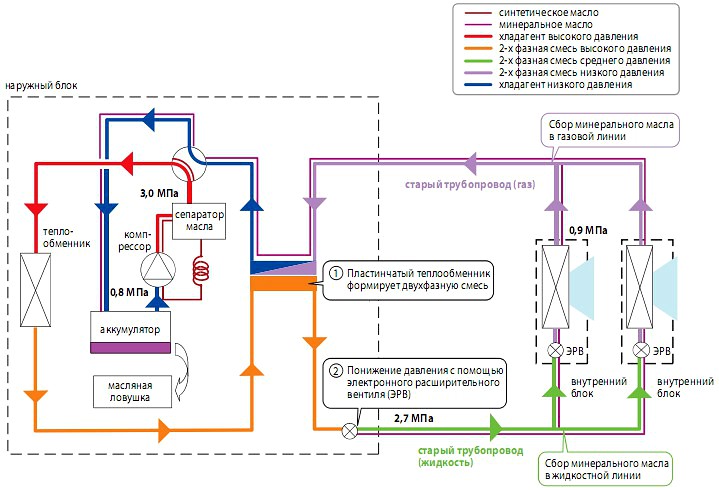

Движение хладагента в режиме промывки трубопроводов (серия Replace Multi Y, режим охлаждения)
Технические характеристики наружных блоков Mitsubishi Electric PUHY-RP PURY-RP City Multi G5
Replace R2 (22,4 -33,5 кВт)
| Параметр / Модель |
PURY-RP200YJM-A |
PURY-RP250YJM-A |
PURY-RP300YJM-A |
Модель состоит из модулей |
- |
- |
- |
Напряжение электропитания |
380 В, 3 фазы, 50 Гц |
Охлаждение |
Производительность |
кВт |
22,4 |
28,0 |
33,5 |
Потребляемая мощность |
кВт |
5,23 |
7,28 |
8,83 |
Рабочий ток |
А |
8,8 |
12,2 |
14,9 |
Коэффициент производительности COP |
4,28 |
3,84 |
3,79 |
Диапазон наружных температур |
°C |
-5 ~ +46°C по сухому термометру |
| Обогрев |
Производительность |
кВт |
25,0 |
31,5 |
37,5 |
Потребляемая мощность |
кВт |
5,81 |
7,72 |
9,48 |
Рабочий ток |
А |
9,8 |
13,0 |
16,0 |
Коэффициент производительности COP |
4,30 |
4,08 |
3,95 |
Диапазон наружных температур |
°C |
-20 ~ +15,5°C по мокрому термометру |
Индекс установочной мощности внутренних блоков |
50~ 150% от индекса мощности наружного блока |
Типоразмеры внутренних блоков |
Р15~ Р250 |
Р15~Р250 |
Р15~ Р250 |
Количество внутренних блоков |
1 ~ 20 |
1 ~ 25 |
1 ~ 30 |
Уровень звукового давления |
дБ(А) |
56 |
57 |
59 |
Размеры (В х Ш х Д) |
мм |
1710x1220x760 |
1710x1220x760 |
1710x1220x760 |
Вес |
кг |
275 |
290 |
290 |
Завод (страна) |
MITSUBISHI ELECTRIC CORPORATION AIR-CONDITIONING & REFRIGERATION SYSTEMS WORKS (Япония) |
Replace Y (22,4 -101,0 кВт)
| Параметр / Модель |
PUHY- RP200YJM-A |
PUHY- RP250YJM-A |
PUHY- RP300YJM-A |
PUHY- RP350YJM-A |
PUHY-RP400YSJM-A |
Модель состоит из модулей |
- |
- |
- |
- |
PUHY-RP200YJM-A PUHY-RP200YJM-A |
Комплект для объединения модулей |
- |
- |
- |
- |
CMY-RP100VBK |
Напряжение электропитания |
380 В, 3 фазы, 50 Гц |
Охлаждение |
Производительность |
кВт |
22,4 |
28,0 |
33,5 |
40,0 |
45,0 |
Потребляемая мощность |
кВт |
5,68 |
8,28 |
9,37 |
12,28 |
11,87 |
Рабочий ток |
А |
9,5 |
13,9 |
15,8 |
20,7 |
20,0 |
Коэффициент производительности COP |
3,94 |
3,38 |
3,57 |
3,25 |
3,79 |
Диапазон наружных температур |
°C |
-5 - +46°C по сухому термометру |
| Обогрев |
Производительность |
кВт |
25,0 |
31,5 |
37,5 |
45,0 |
50,0 |
Потребляемая мощность |
кВт |
5,69 |
7,83 |
9,86 |
13,12 |
11,38 |
Рабочий ток |
А |
9,6 |
13,2 |
16,6 |
22,1 |
19,2 |
Коэффициент производительности COP |
4,39 |
4,02 |
3,80 |
3,42 |
4,39 |
Диапазон наружных температур |
°C |
-20 ~+15,5°C по мокрому термометру |
Индекс установочной мощности внутренних блоков |
50 ~ 130% от индекса мощности наружного блока |
Типоразмеры внутренних блоков |
Р15 ~ Р250 |
Р15 ~ Р250 |
Р15 ~ Р250 |
Р15 ~ Р250 |
Р15 ~ Р250 |
Количество внутренних блоков |
1 ~ 17 |
1 ~ 21 |
1 ~ 26 |
1 ~ 30 |
1 ~ 32 |
Уровень звукового давления |
дБ(А) |
56 |
57 |
59 |
60 |
59 |
Размеры (В х Ш х Д) |
мм |
1710x920x760 |
1710x920x760 |
1710x920x760 |
1710x920x760 |
1710x920x760 1710x920x760 |
Вес |
|
кг |
230 |
255 |
255 |
255 |
460 |
Завод (страна) |
MITSUBISHI ELECTRIC CORPORATION AIR-CONDITIONING & REFRIGERATION SYSTEMS WORKS (Япония) |
| Параметр / Модель |
PUHY- RP450YSJM-A |
PUHY- RP500YSJM-A |
PUHY- RP550YSJM-A |
PUHY- RP600YSJM-A |
PUHY- RP650YSJM-A |
Модель состоит из модулей |
PUHY- RP200YJM-A PUHY- RP250YJM-A |
PUHY- RP250YJM-A PUHY- RP250YJM-A |
PUHY- RP250YJM-A PUHY- RP300YJM-A |
PUHY- RP300YJM-A PUHY- RP300YJM-A |
PUHY- RP300YJM-A PUHY- RP350YJM-A |
Комплект для объединения модулей |
CMY-RP100VBK |
CMY-RP100VBK |
CMY-RP100VBK |
CMY-RP100VBK |
CMY-RP100VBK |
Напряжение электропитания |
380 В, 3 фазы, 50 Гц |
Охлаждение |
Производительность |
кВт |
50,0 |
56,0 |
63,0 |
69,0 |
73,0 |
Потребляемая мощность |
кВт |
14,40 |
16,96 |
18,58 |
19,94 |
22,00 |
Рабочий ток |
А |
24,3 |
28,6 |
31,3 |
33,6 |
37,1 |
Коэффициент производительности COP |
3,47 |
3,30 |
3,39 |
3,46 |
3,31 |
Диапазон наружных температур |
°C |
-5 ~+46°C по сухому термометру |
| Обогрев |
Производительность |
кВт |
56,0 |
63,0 |
69,0 |
76,5 |
81,5 |
Потребляемая мощность |
кВт |
13,42 |
15,67 |
17,69 |
20,13 |
22,70 |
Рабочий ток |
А |
22,6 |
26,4 |
29,8 |
33,9 |
38,3 |
Коэффициент производительности COP |
4,17 |
4,02 |
3,90 |
3,80 |
3,59 |
Диапазон наружных температур |
°C |
-20 ~+15,5°C по мокрому термометру |
Индекс установочной мощности внутренних блоков |
50 ~ 130% от индекса мощности наружного блока |
Типоразмеры внутренних блоков |
Р15 ~ Р250 |
Р15 ~ Р250 |
Р15 ~ Р250 |
Р15 ~ Р250 |
Р15 ~ Р250 |
Количество внутренних блоков |
1 ~ 32 |
1 ~ 32 |
1 ~ 32 |
1 ~ 32 |
1 ~ 32 |
Уровень звукового давления |
дБ(А) |
59,5 |
60 |
61 |
62 |
62,5 |
Размеры (В х Ш х Д) |
мм |
1710x920x760 1710x920x760 |
1710x920x760 1710x920x760 |
1710x920x760 1710x920x760 |
1710x920x760 1710x920x760 |
1710x920x760 1710x920x760 |
Вес |
|
кг |
485 |
510 |
510 |
510 |
510 |
Завод (страна) |
MITSUBISHI ELECTRIC CORPORATION AIR-CONDITIONING & REFRIGERATION SYSTEMS WORKS (Япония) |
| Параметр / Модель |
PUHY- RP700YSJM-A |
PUHY- RP750YSJM-A |
PUHY- RP800YSJM-A |
PUHY- RP850YSJM-A |
PUHY- RP900YSJM-A |
Модель состоит из модулей |
PUHY- RP200YJM-A PUHY- RP250YJM-A PUHY- RP250YJM-A |
PUHY- RP250YJM-A PUHY- RP250YJM-A PUHY- RP250YJM-A |
PUHY- RP250YJM-A PUHY- RP250YJM-A PUHY- RP300YJM-A |
PUHY- RP250YJM-A PUHY- RP300YJM-A PUHY- RP300YJM-A |
PUHY- RP200YJM-A PUHY- RP250YJM-A PUHY- RP250YJM-A |
Комплект для объединения модулей |
CMY- RP200VBK |
CMY- RP200VBK |
CMY- RP200VBK |
CMY- RP200VBK |
CMY- RP200VBK |
Напряжение электропитания |
380 В, 3 фазы, 50 Гц |
Охлаждение |
Производительность |
кВт |
80,0 |
85,0 |
90,0 |
96,0 |
101,0 |
Потребляемая мощность |
кВт |
23,59 |
25,70 |
27,19 |
28,57 |
29,61 |
Рабочий ток |
А |
39,8 |
43,3 |
45,9 |
48,2 |
49,9 |
Коэффициент производительности COP |
3,39 |
3,30 |
3,31 |
3,36 |
3,41 |
Диапазон наружных температур |
°C |
-5 ~+46°C по сухому термометру |
| Обогрев |
Производительность |
кВт |
88,0 |
95,0 |
100,0 |
108,0 |
113,0 |
Потребляемая мощность |
кВт |
21,35 |
23,63 |
25,44 |
27,97 |
29,73 |
Рабочий ток |
А |
36,0 |
39,8 |
42,9 |
47,2 |
50,1 |
Коэффициент производительности COP |
4,12 |
4,02 |
3,93 |
3,86 |
3,80 |
Диапазон наружных температур |
°C |
-20 ~+15,5°C по мокрому термометру |
Индекс установочной мощности внутренних блоков |
50 ~ 130% от индекса мощности наружного блока |
Типоразмеры внутренних блоков |
Р15 ~ Р250 |
Р15 ~ Р250 |
Р15 ~ Р250 |
Р15 ~ Р250 |
Р15 ~ Р250 |
Количество внутренних блоков |
1 ~ 32 |
1 ~ 32 |
1 ~ 32 |
1 ~ 32 |
1 ~ 32 |
Уровень звукового давления |
дБ(А) |
61,5 |
62 |
62,5 |
63,5 |
64 |
Размеры (В х Ш х Д) |
мм |
1710x920x760 1710x920x760 1710x920x760 |
1710x920x760 1710x920x760 1710x920x760 |
1710x920x760 1710x920x760 1710x920x760 |
1710x920x760 1710x920x760 1710x920x760 |
1710x920x760 1710x920x760 1710x920x760 |
Вес |
|
кг |
740 |
765 |
765 |
765 |
765 |
Завод (страна) |
MITSUBISHI ELECTRIC CORPORATION AIR-CONDITIONING & REFRIGERATION SYSTEMS WORKS (Япония) |
