Mitsubishi Electric PUHZ-HRP - наружные блоки тепловых насосов ZUBADAN

Наружные блоки Mitsubishi Electric PUHZ-HRP

Серия ZUBADAN Inverter

нагрев (охлаждение): 8,0-23,0 кВт

Модель

Наружный блок PUHZ- HRP71VHA2 PUHZ- HRP100VHA2 PUHZ- HRP100YHA2 PUHZ- HRP125YHA2 PUHZ- HRP200YKA

Кассетный внутренний блок (пример)

PLA-RP71BA2

PLA-RP100BA3

PLA-RP100BA3

PLA-RP125BA2

только для систем «воздух-вода»

Режим нагрева

теплопроизводительность

кВт

8,0 (4,5-10,2)

11,2 (4,5-14,0)

11,2 (4,5-14,0)

14,0 (5,0-16,0)

23,0

потребляемая мощность

кВт

1,90

2,54

2,60

3,57

6,31

коэффициент производительности COP

4,21

4,41

4,31

3,92

3,65

класс энергоэффективности

A

A

A

A

A

уровень шума наружного блока

дБ(А)

52

59

встроенный электрический нагреватель

-

-

-

-

-

Режим охлаждения

холодопроизводительность

кВт

7,1 (4,9-8,1)

10,0 (4,9-11,4)

10,0 (4,9-11,4)

12,5 (5,5-14,0)

20,0

потребляемая мощность

кВт

1,94

2,44

2,50

3,79

9,01

коэффициент производительности EER

3,66

4,10

4,00

3,30

2,22

класс энергоэффективности

A

A

A

A



уровень шума наружного блока

дБ(А)

48-51

58

Электропитание

количество фаз



1

3

частота

Гц

50

50

напряжение

В

220

380

автоматический выключатель

А

32

40

16

16

32

максимальный рабочий ток наружного блока

А

29,5

35

13

13

25

Наружный блок

расход воздуха

м³/мин

100

140

покрытие корпуса

Ivory Munsell 3Y 7,8/1,1

размеры (ДхШхВ)

мм

1350х(330+30)х950

1338х(330+30)х1050

вес

кг

120

134

145

Диаметр фреонопровода

газ

мм (дюйм)

15,88 (5/8)

25,5 (1) или 28,8 (1-1/8)

жидкость

мм (дюйм)

9,52 (3/8)

9,52 (3/8)

Фреонопровод

перепад высот

м

30

30

длина

м

75

70

Гарантированный диапазон наружных температур (нагрев)1

-25 ~ +16°C по мокрому термометру

-25 ~ +35°C по мокрому термометру

Гарантированный диапазон наружных температур (охлаждение)

-5 ~ +46°C (-18 ~ +46°C при установленной панели защиты от ветра - опция PAC-SH63AG-E)

1 Указан диапазон, в котором проводились заводские испытания. Опыт эксплуатации показывает, что системы ZUBADAN Inverter сохраняют работоспособность при более низких температурах.

Комбинации наружных и внутренних блоков Mitsubishi Electric PUHZ-HRP

  PUHZ-HRP71VHA2 PUHZ-HRP100VHA2/YHA2 PUHZ-HRP125YHA2

PLA-RP_BA

o • o • o •

PEAD-RP_JA

o • o • o •

PKA-RP_KAL

  o •

PKA-RP_HAL

o •



o 1 внутренний блок / 1 наружный блок
• синхронная мульти-сплит система: 2 внутренних / 1 наружный

Опции (аксессуары)



Наименование

Описание

1

PAC-SF81MA-E

Конвертер для подключения к сигнальной линии City Multi - M-NET

2

PAC-SK52ST

Диагностическая плата

3

PAC-SG61DS-E

Дренажный штуцер

4

PAC-SG59SG-E

Решетка для изменения направления выброса воздуха (требуется 2 шт.)

5

PAC-SH63AG-E

Панель защиты от ветра: охлаждение до -18°С (требуется 2 шт.)

6

PAC-SG64DP-E

Дренажный поддон

7

PAC-SG82DR-E

Фильтр-осушитель: диаметр 3/8

8

MSDD-50TR-E

Разветвитель для мульти-сплит системы 50:50

9

PAC-SG75RJ-E

Переходник 15.88 — 19.05

10

PAC-IF011B-E

Контроллер компрессорно-конденсаторных агрегатов для секций охлаждения и нагрева приточных установок и центральных кондиционеров

11

PAC-IF031B-E

Контроллер компрессорно-конденсаторных агрегатов для систем нагрева и охлаждения воды

12

PAC-SE58RA-E

Разъем для подключения электрического нагревателя поддона наружного блока (модели PUHZ-HRP V/YHA2R1)

Размеры наружных блоков Mitsubishi Electric PUHZ-HRP

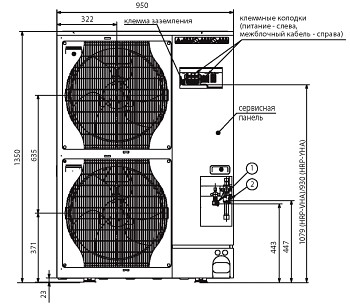

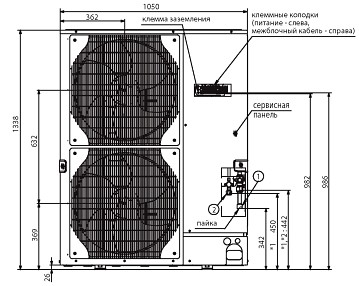

PUHZ-HRP71/100VHA2 PUHZ-HRP100/125YHA2

Размеры наружных блоков Mitsubishi Electric PUHZ-HRPРазмеры наружных блоков Mitsubishi Electric PUHZ-HRP

PUHZ-HRP200YKA

Размеры наружных блоков Mitsubishi Electric PUHZ-HRPРазмеры наружных блоков Mitsubishi Electric PUHZ-HRP

Схемы электрических соединений

Кабель электропитания наружного блока (автоматический выключатель) ZUBADAN Inverter: PUHZ-HRP71VHA2: 3x4 мм² (32 А), PUHZ-HRP100VHA2: 3x6 мм² (40 А), PUHZ-HRP100/125YHA: 5x1,5 мм² (16 А), PUHZ-HRP200YKA: 5x4 мм² (32 А).

Схемы электрических соединенийСхемы электрических соединений

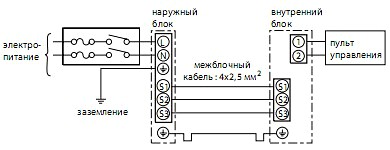

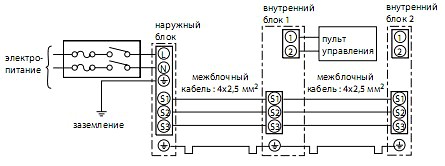

Комментарий к схеме соединений:

1) Длина кабеля между наружным и внутренним блоками не должна превышать 75 м.
2) Максимальная длина кабеля пульта управления составляет 500 м.
3) Сечение кабеля электропитания приборов указано для участков менее 20 м. Для более длинных участков следует выбирать большее сечение, принимая во внимание падение напряжения.
4) Провод заземления должен быть на 60 мм длиннее остальных проводников.

Пространство для установки

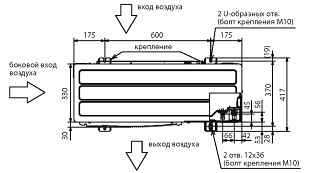

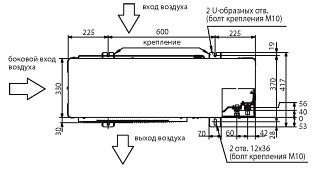

Пространство для установки Пространство для установки
