Mitsubishi Electric PUHZ-W, PUHZ-HW - тепловые насосы "воздух-вода" со встроенным теплообменником

Тепловые насосы «воздух-вода» Mitsubishi Electric PUHZ-HW, PUHZ-W

нагрев (охлаждение): 5,0-14,0 кВт

Описание

  • Несложный монтаж, так как не требуется сборка контура хладагента.
  • Вода в системе должна быть чистой, а величина pH — составлять 6,5-8,0. Следующие значения являются максимальными: кальций — 100 мг/л, хлор — 100 мг/л, железо / марганец — 0,5 мг/л. В инструкции по установке изложены дополнительные рекомендации относительно водяного контура.
  • Обязательно примите меры по предотвращению замерзания теплоносителя: изоляция водяного трубопровода, резервный циркуляционный насос, использование необходимой концентрации этиленгликоля вместо обычной воды.
  • В наружном блоке нет циркуляционного насоса. Он приобретается самостоятельно у других производителей.
  • Обязательным компонентом системы является контроллер PAC-IF031B-E.
Модель наружного блока Серия POWER Inverter Серия ZUBADAN Inverter
PUHZ-HW50VHA PUHZ-HW85VHA

PUHZ-HW112YHA2

PUHZ-HW140VHA2

Электропитание

1 фаза, 220 В, 50 Гц

1 фаза, 220 В, 50 Гц

3 фазы, 380 В, 50 Гц

1 фаза, 220 В, 50 Гц

3 фазы, 380 В, 50 Гц

Автоматический выключатель

А

16

25

16

40 / 16

Максимальный ток

А

13,0

23,0

13,0

35,0 / 13,0

Габариты (ШхДхВ)

мм

950 х 360 х 740

950 х 360 х 943

1020х360х1350

1020х360х 1350

Вес

кг

64

77

148

134 / 148

Хладагент (R410A)

кг

1,7

2,4

4,0

4,0

Номинальный расход воды (нагрев)

л/мин

14,3

25,8

32,1

40,1

Встроенный теплообменник ALFALAVAL

ACH30-30 (30 пластин)

ACH30-40 (40 пластин)

ACH70-52 (52 пластины)

ACH70-52 (52 пластины)

Мощность циркуляционного насоса1

кВт

0,01

0,03

0,01

0,02

Потери давления (водяной контур)

кПа

12

20

6

9

Уровень шума

дБ(А)

46

48

53

53

Нагрев:

воздух2/вода35

производительность

кВт

(мин. 1,50) ~ 5,00

(мин. 2,60) ~ 8,50

(мин. 3,40) ~ 11,20

(мин. 4,20) ~ 14,00

энергоэффективность (COP)

3,13

2,95

3,11

3,11

потребляемая мощность

кВт

1,60

2,88

3,60

4,50

Нагрев: воздух7/вода35

производительность

кВт

(мин. 1,50) ~ 5,00

(мин. 2,70) ~ 9,00

(мин. 3,40) ~ 11,20

(мин. 4,20) ~ 14,00

энергоэффективность (COP)

4,10

3,85

4,42

4,25

потребляемая мощность

кВт

1,22

2,34

2,53

3,29

рабочий ток

А

5,4

10,3

4,0

14,4 / 5,0

коэффициент мощности

%

97

98

95

97 / 95

Номинальный расход воды (охлаждение)

л/мин

12,9

21,5

28,7

35,8

Мощность циркуляционного насоса1

кВт

0,01

0,02

0,01

0,02

Потери давления (водяной контур)

кПа

10

15

5

7

Уровень шума

дБ(А)

45

48

53

53

Охлаждение: воздух35/вода7

производительность

кВт

4,50

7,50

10,00

12,50

энергоэффективность (EER)

2,94

2,39

2,78

2,50

потребляемая мощность

кВт

1,53

3,14

3,60

5,00

рабочий ток

А

6,8

13,7

5,6

21,5 / 7,3

коэффициент мощности

%

97

98

95

97 / 95

Охлаждение: воздух35/вода18

производительность

кВт

4,50

7,50

10,00

12,50

энергоэффективность (EER)

4,13

3,87

4,10

3,60

потребляемая мощность

кВт

1,09

1,94

2,44

3,47

Гарантированный диапазон наружных температур (нагрев) 2

-15 ~ +35°C

-20 ~ +35°C

-25 ~ +35°C

-25 ~ +35°C

Гарантированный диапазон наружных температур (охлаждение)

-5 ~ +46°C (-15 ~ +46°C при установленной панели защиты от ветра)

1 Для вычисления значений энергоэффективности COP и потребляемой мощности системы использована указанная в таблице мощность циркуляционного насоса (согласно европейскому стандарту EN 14511).

2 Рекомендуется устанавливать в поддон наружного блока электрический нагреватель (опция PAC-SE60RA-E — разъем для подключения нагревателя).

Номинальные условия

нагрев: воздух2/вода35

нагрев: воздух7/вода35

охлаждение: воздух35/вода7

охлаждение: воздух35/вода18

наружного воздуха (D.B. / W.B.)

+2°C / + 1°C

+7°C / +6°C

+35°C / +24°C

+35°C / +24°C

воды (вход/выход)

+30°C/+35°C

+30°C/+35°C

+ 12°C/+7°C

+23°C/+18°C


Встроенный теплообменник PUHZ-W50VHA, PUHZ-W85VHA
Встроенный теплообменник PUHZ-W50VHA, PUHZ-W85VHA
Встроенный теплообменник PUHZ-HW112, 140VHA / YHA2
Встроенный теплообменник PUHZ-HW112, 140VHA / YHA2

Максимальная температура воды

Размеры наружных блоков системы «воздух-вода» Mitsubishi Electric PUHZ-HW, PUHZ-W

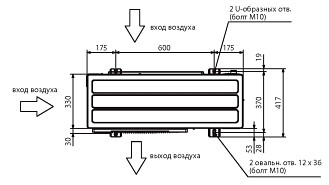

НАРУЖНЫЕ БЛОКИ: PUHZ-W50VHA

Размеры наружных блоков системы «воздух-вода» Mitsubishi Electric PUHZ-HW, PUHZ-WРазмеры наружных блоков системы «воздух-вода» Mitsubishi Electric PUHZ-HW, PUHZ-W

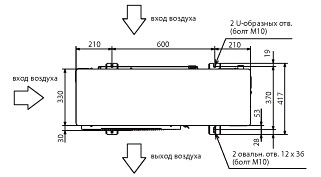

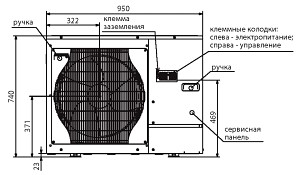

PUHZ-W85VHA

Размеры наружных блоков системы «воздух-вода» Mitsubishi Electric PUHZ-HW, PUHZ-WРазмеры наружных блоков системы «воздух-вода» Mitsubishi Electric PUHZ-HW, PUHZ-W

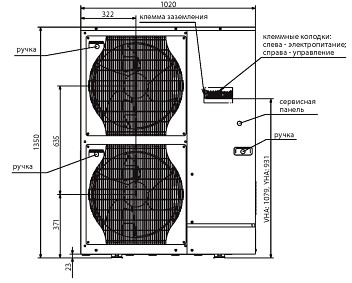

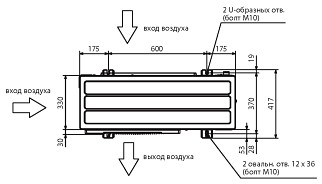

PUHZ-HW112YHA2 PUHZ-HW140YHA2 PUHZ-HW140VHA2

Размеры наружных блоков системы «воздух-вода» Mitsubishi Electric PUHZ-HW, PUHZ-WРазмеры наружных блоков системы «воздух-вода» Mitsubishi Electric PUHZ-HW, PUHZ-W

Пространство для установки

Пространство для установки Пространство для установки

Пространство для обслуживания

Пространство для обслуживания

Подключение водяного контура

Подключение водяного контура

Схема соединений приборов

Кабель электропитания (автоматический выключатель): W50: 3 х 1,5 мм² (16 A) W60: 3 х 4,0 мм² (25 A) HW140VHA: 3 х 6,0 мм² (40 A) HW112/140YHA: 5 х 1,5 мм² (16 A)

Схема соединений приборов

Примечания:

1. Провод заземления должен быть на 60 мм длиннее остальных проводников.

2. Указаны минимальные значения сечения проводников.

3. Пульт управления PAR-W21MAA поставляется в комплекте с контроллером PAC-IF031B-E.
