Mitsubishi Electric PUHZ-RP - наружные блоки кондиционеров Mr. SLIM

Серия POWER Inverter

охлаждение-нагрев: 3,6-28,0 кВт


PUHZ-RP100/125/140/200/250

PUHZ-RP60/71

PUHZ-RP35/50

Описание прибора

  • Самая высокая энергоэффективность среди полупромышленных кондиционеров.
  • Уровень шума может быть снижен на 3-4 дБ при активации «ночного режима».
  • Допускается формирование мульти-сплит систем — до 4 внутренних блоков.
  • Встроенная система контроля утечки хладагента.
  • Кондиционеры серии POWER Inverter на озонобезопасном фреоне R410A могут использоваться для замены старых моделей, в которых применялся фреон R22. При этом замена или промывание старых магистралей не требуется благодаря применению в данных системах специальных масел и фильтров. Более того, допускается использовать трубопроводы различных диаметров.

Характеристики моделей с однофазным электропитанием

Параметр / модель

PUHZ-

PUHZ-

PUHZ-

PUHZ-

PUHZ-

PUHZ-

PUHZ-

RP35VHA4

RP50VHA4

RP60VHA4

RP71VHA4

RP100VKA

RP125VKA

RP140VKA

Холодопроизводительность

кВт

3,6 (1,6-4,5)

5,0 (2,3-5,6)

6,0 (2,7-6,7)

7,1 (3,3-8,1)

10,0 (4,9-11,4)

12,5 (5,5-14,0)

14,0 (6,2-15,3)

Теплопроизводительность

кВт

4,1 (1,6-5,2)

6,0 (2,5-7,3)

7,0 (2,8-8,2)

8,0 (3,5-10,2)

11,2 (4,5-14,0)

14,0 (5,0-16,0)

16,0 (5,7-18,0)

Потребляемая мощность (охлаждение)

кВт

1,07

1,55

1,60

1,90

2,39

3,67

4,36

Потребляемая мощность (обогрев)

кВт

1,12

1,66

1,82

1,90

2,43

3,50

4,32

Расход воздуха (макс)

м³/ч

2100

2100

3600

3600

6600

7200

7200

Уровень шума (мин-макс)

дБ(А)

41-46

41-46

44-48

44-48

46-51

47-52

47-52

Вес

кг

42,0

42,0

67,0

67,0

116,0

116,0

118,0

Габариты (ШхДхВ)

мм

600x800x323

943x950x360

1338x1050x360

Напряжение питания (В, ф, Гц)

220-240 В, 1 фаза, 50 Гц

Максимальный рабочий ток

А

13,00

13,00

19,00

19,00

26,50

26,50

28,00

Диаметр трубок: жидкость

мм (дюйм)

6,35 (1/4)

9,52 (3/8)

Диаметр трубок: газ

мм (дюйм)

12,7 (1/2)

15,88 (5/8)

Максимальная длина магистрали

м

50

50

75

Максимальный перепад высот

м

30

30

30

Заводская заправка хладагента

кг

2,50

3,50

5,00

Гарантированный диапазон наружных температур (охлаждение)

-5 ~ +46 °C по сухому термометру (-15°C по сухому термометру при установленной панели защиты от ветра)

Гарантированный диапазон наружных температур (нагрев)

-12 ~ +15 °C по мокрому термометру

-20 ~ +15 °C по мокрому термометру (-20 ~ +21 °C по сухому термометру)

Завод (страна)

MITSUBISHI ELECTRIC CORPORATION SHIZUOKA WORKS (Япония)

Характеристики моделей с трехфазным электропитанием

Параметр / модель

PUHZ-RP100YKA

PUHZ-RP125YKA

PUHZ-RP140YKA

PUHZ-RP200YKA

PUHZ-RP250YKA

Холодопроизводительность

кВт

10,0 (4,9-11,4)

12,5 (5,5-14,0)

14,0 (6,2-15,3)

19,0 (9,0-22,4)

22,0 (11,2-28,0)

Теплопроизводительность

кВт

11,2 (4,5-14,0)

14,0 (5,0-16,0)

16,0 (5,7-18,0)

22,4 (9,5-25,0)

27,0 (12,5-31,5)

Потребляемая мощность (охлаждение)

кВт

2,39

3,67

4,36

6,7

8,34

Потребляемая мощность (обогрев)

кВт

2,43

3,50

4,32

6,5

8,2

Расход воздуха (макс)

м³/ч

6600

7200

7200

7800

7800

Уровень шума (мин-макс)

дБ(А)

46-51

47-52

47-52

55-59

55-59

Вес

кг

124,0

126,0

132,0

135,0

136,0

Габариты (ШхДхВ)

мм

1338x1050x360

1338x1050x360

Напряжение питания (В, ф, Гц)

380-415 В, 3 фазы, 50 Гц

Максимальный рабочий ток

А

9,50

9,50

11,00

19,0

21,0

Диаметр трубок: жидкость

мм (дюйм)

9,52 (3/8)

9,52 (3/8)

12,7 (1/2)

Диаметр трубок: газ

мм (дюйм)

15,88 (5/8)

28,6 (1-1/8)

28,6 (1-1/8)

Максимальная длина магистрали

м

75

120

Максимальный перепад высот

м

30

30

Заводская заправка хладагента

кг

5,00

7,10

7,70

Гарантированный диапазон наружных температур (охлаждение)

-5 ~ +46 °C по сухому термометру (-15°C по сухому термометру при установленной панели защиты от ветра)

Гарантированный диапазон наружных температур (нагрев)

-20 ~ +15 °C по мокрому термометру (-20 ~ +21 °C по сухому термометру)

Завод (страна)

MITSUBISHI ELECTRIC CORPORATION SHIZUOKA WORKS (Япония)

При интенсивной эксплуатации в режиме нагрева рекомендуется устанавливать в поддон наружного блока электрический нагреватель для предотвращения замерзания конденсата.

Энергоэффективность

Практически все системы POWER Inverter относятся к наивысшему классу энергоэффективности (класс А) при работе в режиме охлаждения и нагрева воздуха. Это означает минимальное электропотребление и низкие эксплуатационные расходы.

кассетный внутренний блок (ВБ)

PLA-BA

A / А

A / А

A / А

A / А

A / А

A / А

A / А

настенный ВБ

PKA-HAL/KAL

A / А

A / А

A / А

A / А

A / А



потолочно-подвесной ВБ

PCA-KA



A / А

A / А

A / А

A / А

A / А

A / А

PCA-HA



A / B



A / B



напольный ВБ

PSA-GA



A / B

A / B

B / B

C / C

канальный ВБ

PEAD-JA

A / А

A / А

A / А

A / А

A / А

A / А

A / А

класс энергоэффективности A/A: 25 комбинаций (без учета мульти-сплит систем)

Эффективный бесконтактный двигатель постоянного тока в приводе компрессора

Для повышения эффективности работы двигателей и снижения материалоемкости их производства необходимо уменьшить потери в обмотках и сердечнике, а также сделать двигатели более компактными. Mitsubishi Electric оснащает бесконтактные двигатели постоянного тока роторами с внутренним неодимовым постоянным магнитом для достижения производительности и технологичности. Электромагнитный крутящий момент бесконтактного двигателя является суммой основной составляющей магнитного момента и реактивной составляющей.

Эффективный бесконтактный двигатель постоянного тока в приводе компрессора

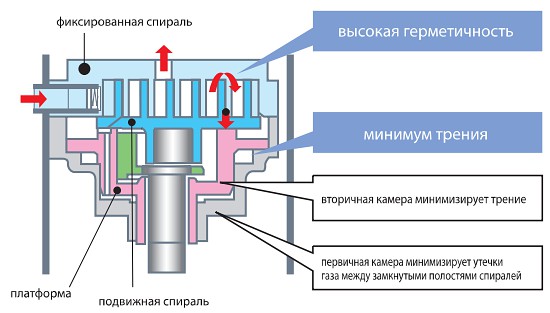

Высокоэффективный спиральный компрессор

Корпорация Мицубиси Электрик разработала спиральный компрессор с подстраивающейся платформой (Frame Compliance Mechanism - FCM) для полупромышленных кондиционеров производительностью 4-10НР (7-25 кВт). Механизм FCM впервые применен для спирального компрессора. Он позволил резко снизить потери, связанные с перетоком газа и трением спирали, что привело к увеличению эффективности.

Высокоэффективный спиральный компрессорВысокоэффективный спиральный компрессор

Вентилятор и решетка наружного блока

Форма лопастей ветилятора наружного блока, а также выходные отверстия и решетки были изменены для увеличения расхода воздуха и улучшения условий теплообмена. Предпринятые меры позволи избежать повышения уровня шума.

Отверстие увеличено (модели RP100-250)

Диаметр отверстия выброса воздуха из наружного блока изменен для увеличения расхода воздуха при сохранении прежней скорости вращения вентилятора.

Решетка изменена (модели RP60-250)

Форма решетки выброса воздуха изменена для уменьшения потерь давления.

Новая крыльчатка (модели RP100-250)

Сконструирована новая крыльчатка вентилятора наружного блока. Специальная форма задней кромки лопасти уменьшает турбулентность воздушного потока и увеличивает эффективность вентилятора.

Теплообменник

Эффективность теплообмена повышена за счет компактной конструкции и увеличенной площади теплообменника.

Компактный теплообменник (модели RP100-250)

Диаметр медной трубы, используемой при изготовлении теплообменников, уменьшен с типоразмера 9,52 мм до 7,94 мм (ранее тонкая труба использовалась только в моделях RP200-250).

Увеличен размер теплообменника (модели RP100-250)

Размер теплообменника увеличен за счет расширения задней поверности.

Ресивер-переохладитель и 2 регулирующих элемента (модель RP140)

Переохладитель добавлен в гидравлический контур для увеличения энергоэффективности системы в режиме охлаждения. Часть жидкого хладагента испаряется в переохладителе и поступает на вход компрессора, увеличивая давление в линии всасывания. Нагрузка компрессора уменьшается, а энергоэффективность системы увеличивается.

Внедрение ресивера-переохладителя (Power Receiver), работа которого контролируется с помощью двух электронных расширительных вентилей LEV, позволяет оптимизировать производительность компрессора. Эта технология стала применяться совместно с началом использования в системах хладагентов R407C и R410A со специфическими свойствами. Благодаря ей достигается точное и эффективное управление системой независимо от колебаний температуры наружного воздуха.

Ресивер-переохладитель и 2 регулирующих элементаРесивер-переохладитель и 2 регулирующих элемента

Размеры наружных блоков Mitsubishi Electric PUHZ-RP

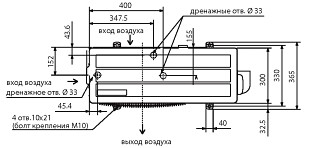

PUHZ-RP35/50VHA4

Размеры блоков Mitsubishi Electric Размеры блоков Mitsubishi Electric Размеры блоков Mitsubishi Electric

2 из сторон: задняя, левая, правая - должны быть открыты

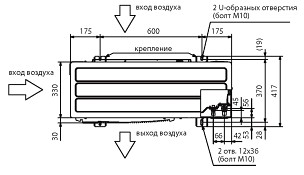

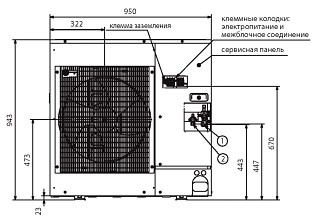

PUHZ-RP60/71VHA4

Размеры блоков Mitsubishi Electric Размеры блоков Mitsubishi Electric Размеры блоков Mitsubishi Electric Размеры блоков Mitsubishi Electric Размеры блоков Mitsubishi Electric

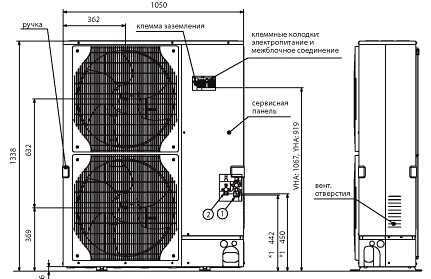

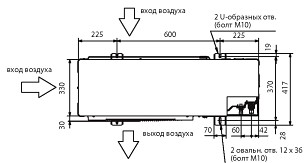

PUHZ-RP100~140VKA PUHZ-RP100~140YKA

Размеры блоков Mitsubishi Electric Размеры блоков Mitsubishi Electric Размеры блоков Mitsubishi Electric Размеры блоков Mitsubishi Electric

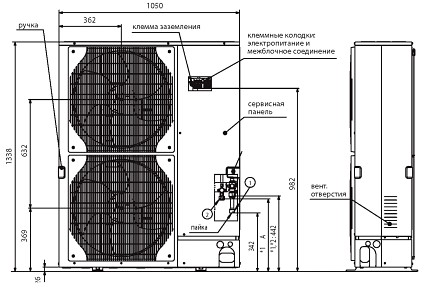

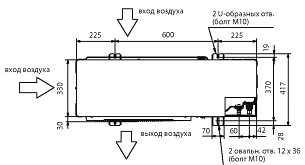

PUHZ-RP200, 250YKA

Размеры блоков Mitsubishi Electric Размеры блоков Mitsubishi Electric Размеры блоков Mitsubishi Electric Размеры блоков Mitsubishi Electric

Технология замены старых систем R22 без промывки магистрали хладагента

PUHZ-RP35-71

Алкилбензольное масло имеет стабильные физико-химические свойства

В системах до 8 кВт на озонобезопасном хладагенте R410A Mitsubishi Electric использует алкилбензольное масло HUB. Это масло гораздо менее чувствительно к примесям и загрязнениям, а также совместимо с минеральным маслом. Это позволяет устанавливать новые приборы R410A на магистрали хладагента от «старых» кондиционеров, использовавших фреон R22 и минеральное масло. При этом не требуется даже промывка магистралей и не предъявляется никаких особых требований по монтажу новых систем - почти все технологические операции остались без изменений. Компрессор систем специально приспособлен для работы на не есмешиваемом с хладагентом R410A алкилбензольном масле. Одна из его особенностей - это расположение отверстия возврата масла в отделителе жидкости, который конструктивно объединен с компрессором.

PUHZ-RP100-250

активированный уголь (поглощает хлор и другие вещества)

Применение алкилбензольного масла в системах производительностью более 8 кВт на хладагенте R410A не представляется возможным. Полиолэстерные масла являются единственным решением, потому что повышенная длина магистрали систем препятствует использованию несмешиваемых с хладагентом масел. Тем не менее, разработчикам удалось реализовать возможность установки на старые трубопроводы и для этого оборудования. Для этого пришлось несколько усложнить гидравлический контур наружного блока и установить цепь, содержащую фильтр и соленоидный вентиль. Соленоидный вентиль открывается при первом запуске системы, пропуская смесь остатков минерального масла и полиолэфирное масло через специальный фильтр на основе активированного угля. За два часа работы в этом режиме фильтр практически полностью удаляет минеральное масло, и соленоидный вентиль закрывается. Больше при работе кондиционера вентиль не открывается, поэтому фильтр можно оставить в системе.

Опции (аксессуары)



Наименование

Описание

1

PAC-SF81MA-E

Конвертер для подключения к сигнальной линии City Multi - M-NET (PUHZ-RP35-250)

2

PAC-SK52ST

Диагностическая плата (PUHZ-RP35-250)

3

PAC-SG61DS-E

Дренажный штуцер (PUHZ-RP35-250)

4

PAC-SG58SG-E

Решетка для изменения направления выброса воздуха (PUHZ-RP35, 50)

5

PAC-SG59SG-E

Решетка для изменения направления выброса воздуха (PUHZ-RP60, 71)

6

PAC-SH96SG-E

Решетка для изменения направления выброса воздуха (PUHZ-RP100-250YKA/VKA — 2 шт.)

7

PAC-SG56AG-E

Панель защиты от ветра: охлаждение до -15 °С (PUHZ-RP35, 50)

8

PAC-SH63AG-E

Панель защиты от ветра: охлаждение до -15 °С (PUHZ-RP60, 71)

9

PAC-SH95AG-E

Панель защиты от ветра: охлаждение до -15 °С (PUHZ-RP100, 125,140, 200, 250YKA/VKA — 2 шт.)

10

PAC-SG63DP-E

Дренажный поддон (PUHZ-RP35, 50)

11

PAC-SG64DP-E

Дренажный поддон (PUHZ-RP60, 71)

12

PAC-SH97DP-E

Дренажный поддон (PUHZ-RP100-250YKA/VKA)

13

PAC-SG81DR-E

Фильтр-осушитель: диаметр 1/4 (PUHZ-RP35, 50)

14

PAC-SG82DR-E

Фильтр-осушитель: диаметр 3/8 (PUHZ-RP60-200)

15

PAC-SG85DR-E

Фильтр-осушитель: диаметр 1/2 (PUHZ-RP250)

16

MSDD-50TR-E

Разветвитель для мульти-сплит системы 50:50 (PUHZ-RP71-140)

17

MSDD-50WR-E

Разветвитель для мульти-сплит системы 50:50 (PUHZ-RP200, 250)

18

MSDT-111R-E

Разветвитель для мульти-сплит системы 33:33:33 (PUHZ-RP140, 200, 250)

19

MSDF-1111R-E

Разветвитель для мульти-сплит системы 25:25:25:25 (PUHZ-RP200, 250)

20

PAC-SG72RJ-E

Переходник 6,35 - 9,52 (PUHZ-RP35, 50)

21

PAC-SG73RJ-E

Переходник 9,52 - 12,7 (PUHZ-RP60-200)

22

PAC-SG74RJ-E

Переходник 12,7 - 15,88 (PUHZ-RP250)

23

PAC-SG75RJ-E

Переходник 15,88 - 19,05 (PUHZ-RP60-140)

24

PAC-IF011B-E

Контроллер компрессорно-конденсаторных агрегатов для секций охлаждения и нагрева приточных установок и центральных кондиционеров

25

PAC-IF031B-E

Контроллер компрессорно-конденсаторных агрегатов для систем нагрева и охлаждения воды
