Наружные блоки Mitsubishi Electric PURY-P Y(S)JM для мультизональных VRF-систем City Multi G5

Серия R2 стандарт, с утилизацией тепла

охлаждение-нагрев: 22,4-101,0 кВт

Наружные блоки Mitsubishi Electric PUHY-P200YJM-A, PUHY-P250YJM-A, PUHY-P300YJM-A
PUHY-P200YJM-A
PUHY-P250YJM-A
PUHY-P300YJM-A
Наружные блоки Mitsubishi Electric PUHY-P350YJM-A, PUHY-P400YJM-A
PUHY-P350YJM-A
PUHY-P400YJM-A
Наружные блоки Mitsubishi Electric Серия PUHY-P450YJM-A
PUHY-P450YJM-A
  • Единственная двухтрубная система с утилизацией тепла. Обязательным компонентом системы является ВС-контроллер или WCB-контроллер.
  • Во всех моделях применяются только компрессоры с инверторным приводом, поэтому пусковой ток не превышает максимального значения рабочего тока.
  • Минимизация количества взаимосвязанных компрессоров для увеличения надежности системы не более 3 в одном гидравлическом контуре. Предусмотрена аварийная работа многокомпрессорной системы с неисправным компрессором.
  • В конструкции наружного блока предусмотрен изолированный отсек для компрессора, что существенно уменьшает уровень шума наружного агрегата во всех направлениях.

В системах серии «R2» внутренние блоки могут одновременно работать в режимах охлаждения и нагрева.

ВС-контроллеры
ВС-контроллеры
WCB-контроллер
WCB-контроллер

Серия R2 (22,4 -90,0 кВт)

Длина магистрали фреонопроводов:

суммарная длина всех участков........................................................................................... *1
самый длинный участок от наружного блока................................................................ не более 165 м
самый длинный участок от наружного блока (эквивалентная длина).............. не более 190 м
от наружного блока до основного ВС-контроллера................................................... не более 110 м
между основным ВС-контроллером и любым внутренним блоком (включая внутренние блоки, подключенные через дополнительные ВС-контроллеры)......................................................................................................................... не более 40 м (60 м *2)

Перепад высот между блоками:

внутренние - наружный (наружный выше).................................................................... не более 50 (90) м *4
внутренние - наружный (наружный ниже)..................................................................... не более 40 (60) м *4
ВС-контроллер - внутренний блок..................................................................................... не более 15 м *3
внутренний - внутренний....................................................................................................... не более 15 м *3
между основным и дополнительными ВС-контроллерами.................................... не более 15 м

Примечания:

1. Суммарная длина может составлять от 300 до 1000 м в зависимости от модификации наружного блока, а также от расстояния между наружным блоком и ВС-контроллером.
2. Расстояние от ВС-контроллера (основного) до дальнего внутреннего блока может быть увеличено до 60 м при уменьшении перепада высот между ними до 0 м.
3. При использовании внутренних блоков Р200 или Р250 указанные значения должны быть уменьшены до 10 м.
4. При согласовании конкретных условий применения систем с заводом-изготовителем длина фреонопроводов и перепад высот может превышать указанные выше значения, а перепад высот достигать значения 90 м.

BC- и WCB-контроллеры

ВС-контроллер или WCB-контроллер являются обязательными компонентами системы серии R2.

BC-контроллер

BC-контроллер

WCB-контроллер

WCB-контроллер

Существуют модификации ВС-контроллеров с разным количеством портов (штуцеров для подключения внутренних блоков). Выбор модификации осуществляется, исходя из количества помещений, в которых нужно обеспечивать охлаждение и обогрев независимо. Также следует принимать во внимание суммарную производительность внутренних блоков.

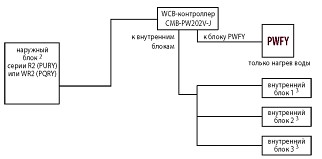

1. WCB-контроллер выпускается в единственной модификации CMB-PW202V-J.

2. PURY-(E)P200-350YJM-A, PQRY-P200-300YJM-A

3. Одновременная работа внутренних блоков е режиме охлаждения и нагрева невозможна.

Увеличение перепада высот систем серии R2

Для увеличения перепада высот требуется модификация наружных блоков. Модифицированы могут быть любые наружные блоки серии R2.

PURY-P Y(S)JM-A

200

250

300

350

400

450

500

550

600

650

700

750

800

Серия R2 стандарт

Серия R2 высокоэффективная

-

-

-

-

-

-

Увеличение перепада высот систем серии R2

1. Если наружный блок расположен выше внутренних, то перепад высот может быть увеличен до 90 м с помощью следующих мер.

а) Необходимо записать новую управляющую программу в контроллер наружного блока. Следует также обновить встроенное программное обеспечение ВС-контроллеров.
б) В наружный блок устанавливается дополнительный датчик промежуточного давления (опция PAC-KBU90MH-E).
в) Нижняя граница температурного диапазона в режиме нагрева ограничивается значением -10°С.
г) Суммарная установочная мощность внутренних блков не должна превышать 100% производительности наружного агрегата.

2. Если наружный блок расположен ниже внутренних, то перепад высот может быть увеличен до 60 м с помощью следующих мер. а) Необходимо записать новую управляющую программу в контроллер наружного блока. Следует также обновить встроенное программное обеспечение ВС-контроллеров.

Технические характеристики наружных блоков Mitsubishi Electric PURY-P Y(S)JM City Multi G5

Параметр / Модель

PURY- P200YJM-A

PURY- P250YJM-A

PURY- P300YJM-A

PURY- P350YJM-A

PURY- P400YJM-A

PURY- P400YSJM-A1

PURY- P450YJM-A

Модель состоит из модулей

-

-

-

-

-

PURY- P200YJM-A PURY- P200YJM-A

-

Комплект для объединения модулей

-

-

-

-

-

CMY- R100VBK

-

Напряжение электропитания

380 В, 3 фазы, 50 Гц

Охлаждение

Производительность

кВт

22,4

28,0

33,5

40,0

45,0

45,0

50,0

Потребляемая мощность

кВт

5,18

7,05

8,67

11,33

13,55

10,73

14,49

Рабочий ток

А

8,7

11,9

14,6

19,1

22,8

18,1

24,4

Коэффициент производительности COP

4,32

3,97

3,86

3,53

3,32

4,19

3,45

Диапазон наружных температур

°C

-5 ~ +46°C по сухому термометру

Обогрев

Производительность

кВт

25,0

31,5

37,5

45,0

50,0

50,0

56,0

Потребляемая мощность

кВт

5,69

7,32

8,78

10,89

12,75

11,62

14,58

Рабочий ток

А

9,6

12,3

14,8

18,3

21,5

19,6

24,6

Коэффициент производительности COP

4,39

4,30

4,27

4,13

3,92

4,30

3,84

Диапазон наружных температур °C

-20 ~ +15,5°C по мокрому термометру

Индекс установочной мощности внутренних блоков

50 ~ 150% от индекса мощности наружного блока

Типоразмеры внутренних блоков

Р15~Р250

Р15~Р250

Р15~Р250

Р15~Р250

Р15~Р250

Р15~Р250

Р15~Р250

Количество внутренних блоков

1 ~ 20

1 ~ 25

1 ~ 30

1 ~ 35

1 ~ 40

1 ~ 40

1 ~ 45

Уровень звукового давления

дБ(А)

56

57

59

60

61

59

62

Уровень звуковой мощности

дБ(А)

76

77

79

80

81

79

82

Размеры (В х Ш х Д)

мм

1710x920 x760

1710x920 x760

1710x920 x760

1710x1220 x760

1710x1220 x760

1710x920x760 1710x920x760

1710x1750 x760

Вес

кг

240

240

245

270

270

480

320

Завод (страна)

MITSUBISHI ELECTRIC CORPORATION AIR-CONDITIONING & REFRIGERATION SYSTEMS WORKS (Япония)


Параметр / Модель

PURY- P450YSJM- A1

PURY- P500YSJM- A

PURY- P500YSJM- A1

PURY- P550YSJM- A

PURY- P600YSJM- A

PURY- P600YSJM- A1

PURY- P650YSJM- A

Модель состоит из модулей

PURY- P200YJM-A PURY- P250YJM-A

PURY- P250YJM-A PURY- P250YJM-A

PURY- P200YJM-A PURY- P300YJM-A

PURY- P250YJM-A PURY- P300YJM-A

PURY- P300YJM-A PURY- P300YJM-A

PURY- P250YJM-A PURY- P350YJM-A

PURY- P300YJM-A PURY- P350YJM-A

Комплект для объединения модулей

CMY- R100VBK

CMY- R100VBK

CMY- R100VBK

CMY- R100VBK

CMY- R100VBK

CMY- R100VBK

CMY- R100VBK

Напряжение электропитания

380 В, 3 фазы, 50 Гц

Охлаждение

Производительность

кВт

50,0

56,0

56,0

63,0

69,0

69,0

73,0

Потребляемая мощность

кВт

12,50

14,85

14,73

17,30

19,65

19,16

21,53

Рабочий ток

А

21,1

25,0

24,8

29,2

33,1

32,3

36,3

Коэффициент производительности COP

4,00

3,77

3,80

3,64

3,51

3,60

3,39

Диапазон наружных температур

°C

-5 ~ +46°C по сухому термометру

Обогрев

Производительность

кВт

56,0

63,0

63,0

69,0

76,5

76,5

81,5

Потребляемая мощность

кВт

13,30

15,10

15,07

16,95

19,07

18,61

20,47

Рабочий ток

А

22,4

25,4

25,4

28,6

32,1

31,4

34,5

Коэффициент производительности COP

4,21

4,17

4,18

4,07

4,01

4,11

3,98

Диапазон наружных температур °C

-20 ~ +15,5°C по мокрому термометру

Индекс установочной мощности внутренних блоков

50 ~ 150% от индекса мощности наружного блока

Типоразмеры внутренних блоков

Р15~Р250

Р15~Р250

Р15~Р250

Р15~Р250

Р15~Р250

Р15~Р250

Р15~Р250

Количество внутренних блоков

1 ~ 45

1 ~ 50

1 ~ 50

2 ~ 50

2 ~ 50

2 ~ 50

2 ~ 50

Уровень звукового давления

дБ(А)

59,5

60

61

61

62

62

62,5

Уровень звуковой мощности

дБ(А)

79,5

80

81

81

82

82

82,5

Размеры (В х Ш х Д)

мм

1710x920 x760 1710x920 x760

1710x920 x760 1710x920 x760

1710x920 x760 1710x920 x760

1710x920 x760 1710x920 x760

1710x920 x760 1710x920 x760

1710x920 x760 1710x1220 x760

1710x920 x760
1710x1220 x760

Вес

кг

480

480

485

485

490

510

515

Завод (страна)

MITSUBISHI ELECTRIC CORPORATION AIR-CONDITIONING & REFRIGERATION SYSTEMS WORKS (Япония)


Параметр / Модель

PURY- P700YSJM- A

PURY- P700YSJM- A1

PURY- P750YSJM- A

PURY- P800YSJM- A

PURY- P800YSJM- A1

PURY- P850YSJM- A

PURY- P900YSJM- A

Модель состоит из модулей

PURY- P300YJM-A PURY- P400YJM-A

PURY- P350YJM-A PURY- P350YJM-A

PURY- P350YJM-A PURY- P400YJM-A

PURY- P400YJM-A PURY- P400YJM-A

PURY- P350YJM-A PURY- P450YJM-A

PURY- P400YJM-A PURY- P450YJM-A

PURY- P450YJM-A PURY- P450YJM-A

Комплект для объединения модулей

CMY- R200VBK

CMY- R200VBK

CMY- R200VBK

CMY- R200VBK

CMY- R200VBK

CMY- R200VBK

CMY- R200VBK

Напряжение электропитания

380 В, 3 фазы, 50 Гц

Охлаждение

Производительность

кВт

80,0

80,0

85,0

90,0

90,0

96,0

101,0

Потребляемая мощность

кВт

23,95

23,39

26,47

28,30

26,62

29,26

30,23

Рабочий ток

А

40,4

39,4

44,6

47,7

44,9

49,3

51,0

Коэффициент производительности COP

3,34

3,42

3,21

3,18

3,38

3,28

3,34

Диапазон наружных температур

°C

-5 ~ +46°C по сухому термометру

Обогрев

Производительность

кВт

88,0

88,0

95,0

100,0

100,0

108,0

113,0

Потребляемая мощность

кВт

22,33

21,78

24,05

26,04

25,77

28,42

30,05

Рабочий ток

А

36,7

36,7

40,6

43,9

43,5

47,9

50,7

Коэффициент производительности COP

3,94

4,04

3,95

3,84

3,88

3,80

3,76

Диапазон наружных температур °C

-20 ~ +15,5°C по мокрому термометру

Индекс установочной мощности внутренних блоков

50 ~ 150% от индекса мощности наружного блока

Типоразмеры внутренних блоков

Р15~Р250

Р15~Р250

Р15~Р250

Р15~Р250

Р15~Р250

Р15~Р250

Р15~Р250

Количество внутренних блоков

2 ~ 50

2 ~ 50

2 ~ 50

2 ~ 50

2 ~ 50

2 ~ 50

2 ~ 50

Уровень звукового давления

дБ(А)

63

63

63,5

64

64

64,5

65

Уровень звуковой мощности

дБ(А)

83

83

83,5

84

84

84,5

85

Размеры (В х Ш х Д)

мм

1710x920 x760 1710x1220 x760

1710x1220 x760 1710x1220 x760

1710x1220 x760 1710x1220 x760

1710x1220 x760 1710x1220 x760

1710x1220 x760 1710x1750 x760

1710x1220 x760 1710x1750 x760

1710x1750 x760 1710x1750 x760

Вес

кг

515

540

540

540

590

590

640

Завод (страна)

MITSUBISHI ELECTRIC CORPORATION AIR-CONDITIONING & REFRIGERATION SYSTEMS WORKS (Япония)
