Mitsubishi Electric PWFY-P100VM-E-BU - бустерный блок с тепловым насосом для мультизональных систем VRF-систем City Multi R2.

Бустерный блок Mitsubishi Electric PWFY-P100VM-E-BU

нагрев воды: 12,5 кВт

Бустерный блок использует уникальное свойство VRF-систем City Multi серии R2 утилизировать тепло. Он в буквальном смысле производит тепло для нагрева воды из воздуха, являясь одной из самых эффективных систем нагрева на сегодняшний день.

Технология

Бустерный блок предназначен для работы в составе VRF-систем с утилизацией тепла City Multi серии R2. Избыточное тепло, которое содержится в воздухе, не рассеивается в окружающую среду, а практически без потерь используется для нагрева воды для хозяйственных нужд.

Бустерный блок оснащен инверторным тепловым насосом второй ступени, нагревающим воду до 70°С.

Высокая эффективность

В рамках единого контура системы с утилизацией тепла организовано охлаждение воздуха и нагрев воды бустерным блоком. Такие системы востребованы на многих объектах, таких как гостиницы, рестораны и фитнес-центры. Система обеспечивает оптимальные параметры воздуха и горячую воду с температурой до 70°С.

Высокая эффективность
Наименование модели

PWFY-P100VM-E-BU

Электропитание



1 фаза, 220 В, 50 Гц

Теплопроизводительность (номинальная)

кВт

12,5

Электропитание

потребляемая мощность

кВт

2,48

рабочий ток

A

11,63

Температурный диапазон

наружная температура

°C

-20~32°C по мокрому термометру (PURY)

температура теплоносителя

-

10~45°C (PQRY, PQHY)

температура воды на входе

-

10~70°C

Суммарная мощность внутренних приборов



50~100% от производительности наружного блока

Модели наружных блоков



PURY-(E)P • Y(S)JM-A, PQRY-P • Y(S)HM-A

Уровень звукового давления (измерен в безэховой комнате)

дБ(А)

44

Диаметр трубопроводов хладагента

жидкость

мм (дюйм)

ø9,52 (ø3/8") пайка

газ

мм (дюйм)

ø15,88 (ø5/8") пайка

Диаметр трубопроводов воды

вход

дюйм

PT 3/4 резьба

выход

дюйм

PT 3/4 резьба

Дренажная труба

мм (дюйм)

ø32(1-1/4")

Внешнее покрытие



нет

Габаритные размеры (В х Ш х Д)

мм

800 (785 без опор) х 450 х 300

Вес

кг

60

Компрессор

тип



Герметичный компрессор ротационного типа с инверторным приводом

производитель



MITSUBISHI ELECTRIC CORPORATION

метод пуска



инвертор (преобразователь частоты)

мощность электродвигателя

кВт

1,0

холодильное масло



NEO22

Расход воды

м³/ч

0,6~2,15

Защитные устройства холодильного контура (фреон R134a)

защита от высокого давления



Аналоговый датчик давления, выключатель по высокому давлению 3,60 МПа

силовые цепи инвертора



Тепловая и токовая защиты

компрессор



Контроль температуры нагнетания, токовая защита

Хладагент

марка, заводская заправка



R134a, 1,1 кг

регулирование потока



LEV (электронный расширительный вентиль)

Максимальное давление

R410A

МПа

4,15

R134A

МПа

3,60

вода

МПа

1,00

Поставляется в комплекте

документация



руководство по установке, инструкция пользователя

принадлежности



фильтр, теплоизоляционный материал, 2 набора штуцеров

Опциональные компоненты



нет

Примечания

1. Условия измерения номинальной теплопроизводительности:
температура наружного воздуха — 7°C (по сухому) /6°С (по мокрому термометру); длина магистрали — 7,5 м, перепад высот — 0 м; температура входящей воды — 65°C, расход воды — 2,15 м³/ч.
2. Блок не предназначен для установки вне помещений.
3. Вода не предназначена для питья. Используйте промежуточный бак-теплообменник.

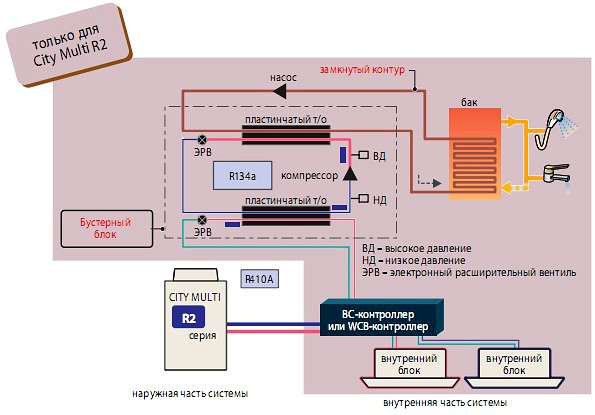

Пример схемы системы для бустерного блока

BC-контроллер
Пример схемы системы для бустерного блока
WCB-контроллер
Пример схемы системы для бустерного блока

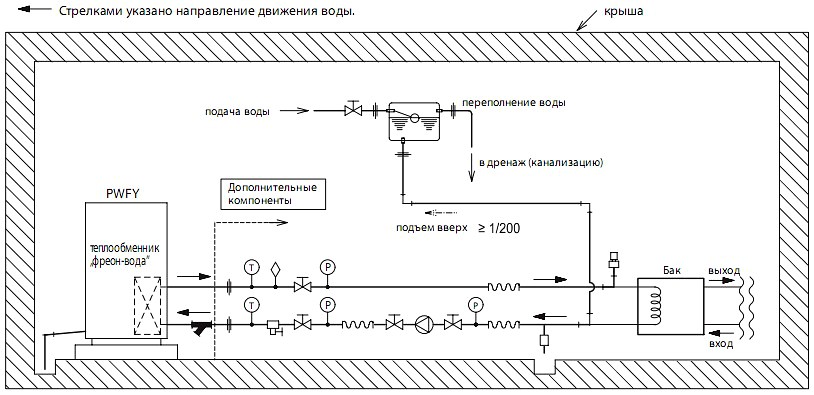

Пример гидравлической схемы

Пример гидравлической схемы

Размеры

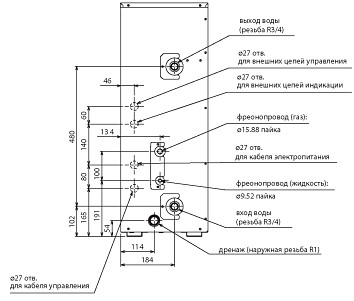

Размеры бустерного блока Mitsubishi ElectricРазмеры бустерного блока Mitsubishi ElectricРазмеры бустерного блока Mitsubishi ElectricРазмеры бустерного блока Mitsubishi Electric

Примечания:

1. Убедитесь, что исключена возможность попадания воды в прибор через отверстия ввода кабеля и труб.
2. Предусмотрите сервисное пространство вокруг прибора
3. Обеспечьте постоянную циркуляцию воды. При температуре наружного воздуха ниже 0°С используйте антифриз в качестве теплоносителя.
4. Приборы должны устанавливаться только внутри помещения. Корпус приборов не предназначен для наружной установки.
5. Температура воздуха в помещении, где установлен прибор, не должна превышать 32°С по влажному термометру.
6. Если блок не используется, то слейте воду из контура теплоносителя.
7. Контур воды должен быть замкнутым.
8. Не используйте стальные трубы.
9. Установите фильтр в водяной контур перед входом прибора.
