Mitsubishi Electric SEZ-KD VAQ - канальные инверторные кондиционеры

Охлаждение-нагрев: 2,5-7,1 кВт

Инверторный кондиционер Mitsubishi Electric SEZ-KD VAQ

PAR-21MAA

PAR-30MAA

ИК-пульт PAR-SL97A-E (применяется с приемником ИК-сигналов PAR-SA9CA-E)

Описание прибора

Компактный дизайн: высота внутренних блоков 200 мм.
Регулируемое статическое давление 5/15/35/50 Па.
Низкий уровень шума.
Предусмотрен опциональный дренажный насос — PAC-KE07DM-E.
Охлаждение до -15°С (SUZ-KA50/60/71VA2).
Значительные возможности по длине магистрали хладагента и перепаду высот.
Пульт управления не входит в комплект внутренних блоков SEZ-KD25/35/50/60/71VAQ и заказывается отдельно. Предусмотрен выбор из 3 вариантов: стандартный проводной пульт управления PAR-21MAA, новый проводной пульт PAR-30MAA, а также комплект из беспроводного ИК-пульта PAR-SL97A-E и приемника ИК-сигналов PAR-SA9CA-E.
Новый проводной пульт управления PAR-30MAA оснащен большим жидкокристаллическим экраном с подсветкой. Интерфейс пользователя полностью русифицирован.

Сплит-система с канальным внутренним блоком (охлаждение - нагрев)
Внутренний блок (ВБ)				SEZ-KD25VAQ	SEZ-KD35VAQ	SEZ-KD50VAQ	SEZ-KD60VAQ	SEZ-KD71VAQ
Напряжение электропитания (В, ф, Гц)				220-240 B, 1 фаза, 50 Гц
Охлаждение	производительность		кВт	2,5 (0,9 - 3,2)	3,5 (1,0 - 3,9)	5,0 (1,1 - 5,6)	5,5 (1,1 - 6,3)	7,1 (0,9 - 8,3)
	потребляемая мощность		кВт	0,778	1,09	1,78	1,89	2,53
	энергоэффективность EER			3,21 (A)	3,21 (A)	2,81 (C)	2,91 (C)	2,81 (C)
	уровень шума ВБ		дБ(А)	23 - 26 - 30	23 - 28 - 33	30 - 34 - 37	30 - 34 - 38	30 - 35 - 40
	уровень шума НБ		дБ(А)	46	47	53	53	55
	расход воздуха ВБ		м³/ч	330 - 420 - 540	420 - 540 - 660	600 - 750 - 900	720 - 900 - 1080	720 - 960 - 1200
Нагрев	производительность		кВт	3,0 (0,9 - 4,5)	4,0 (0,9 - 5,0)	6,0 (1,1 - 7,2)	7,0 (0,9 - 8,0)	8,1 (0,9 - 10,4)
	потребляемая мощность		кВт	0,83	1,108	1,87	2,05	2,37
	энергоэффективность COP			3,61 (A)	3,61 (A)	3,21 (C)	3,41(B)	3,42 (B)
	уровень шума ВБ		дБ(А)	23 - 26 - 30	23 - 28 - 33	30 - 34 - 37	30 - 34 - 38	30 - 35 - 40
	уровень шума НБ		дБ(А)	46	48	55	55	55
	расход воздуха ВБ		м³/ч	330 - 420 - 540	420 - 540 - 660	600 - 750 - 900	720 - 900 - 1080	720 - 960 - 1200
Завод (страна)				MITSUBISHI ELECTRIC CONSUMER PRODUCTS (THAILAND) CO., LTD (Таиланд)
Внутренний блок	потребляемая мощность		Вт	40	50	70	70	100
	статическое давление		Па	5/15/35/50	5/15/35/50	5/15/35/50	5/15/35/50	5/15/35/50
	габариты блока: ШхДхВ		мм	700х700х200	900х700х200	900х700х200	1100х700х200	1100х700х200
	диаметр дренажа		мм	VP25	VP25	VP25	VP25	VP25
	вес		кг	18	21	23	27	27
Наружный блок (НБ) SUZ				SUZ-KA25VA2	SUZ-KA35VA2	SUZ-KA50VA2	SUZ-KA60VA2	SUZ-KA71VA2
Максимальный рабочий ток			А	8,16	9,18	16,0	16,0	16,0
Диаметр труб: жидкость			мм (дюйм)	6,35 (1/4)		6,35 (1/4)	6,35 (1/4)	9,52 (3/8)
Диаметр труб: газ			мм (дюйм)	9,52 (3/8)		12,7 (1/2)	15,88 (5/8)	15,88 (5/8)
Фреонопровод между блоками		длина	м	20	20	30	30	30
Фреонопровод между блоками		перепад высот	м	12	12	30	30	30
Гарантированный диапазон наружных температур		охлаждение		-10 ~ +46°C по сухому термометру		-15 ~+43°C по сухому термометру
Гарантированный диапазон наружных температур		обогрев		-10 ~ +24°C по мокрому термометру		-10 ~ +24°C по мокрому термометру
Наружный блок	габариты: ШхГхВ		мм	800x285x550	800x285x550	840x330x850	840x330x850	840x330x880
Наружный блок	вес		кг	30,0	33,0	53,0	53,0	53,0

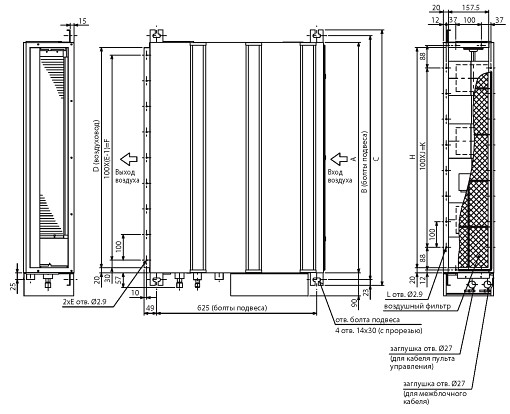

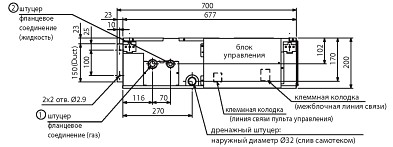

Размеры внутренних блоков кондиционеров Mitsubishi Electric SEZ-KD VAQ

SEZ-KD25/35/50/60/71VAQ

Размеры внутренних блоков Mitsubishi Electric

Пространство для установки

Модель	A	B	C	D	E	F	G	H	J	K	L	1. штуцер (газ)	2. штуцер (жидкость)
SEZ-KD25VAQ	700	752	798	660	7	600	800	660	5	500	16	ø9.52	ø6.35
SEZ-KD35VAQ	900	952	998	860	9	800	1000	860	7	700	20
SEZ-KD50VAQ												ø12.7
SEZ-KD60VAQ	1100	1152	1198	1060	11	1000	1200	1060	9	900	24	ø15.88
SEZ-KD71VAQ													ø9.52

Примечания:

1. Для подвеса используйте болты М10.

2. Предусмотрите сервисное простанство под блоком.

3. Модель SEZ-KD50VAQ (показана на черетеже) имеет 3 вентилятора, модели SEZ-KD25,35VAQ — 2 вентилятора, модели SEZ-KD60,71VAQ — 4 вентилятора.

4. Если ко входу блока подключается воздуховод, то штатный фильтр не может быть использован. Снимите его и установите воздушный фильтр с корпусом другого производителя в воздуховод.

Наружные блоки

SUZ-KA25/35VA2
Габариты (ШхДхВ) 800x285x550 мм

Наружный блок Mitsubishi Electric

SUZ-KA50/60/71VA2
Габариты (ШхДхВ) 840x330x850 мм

Наружный блок Mitsubishi Electric

SUZ-KA71VA2
Габариты (ШхДхВ) 840x330x880 мм

Наружный блок Mitsubishi Electric

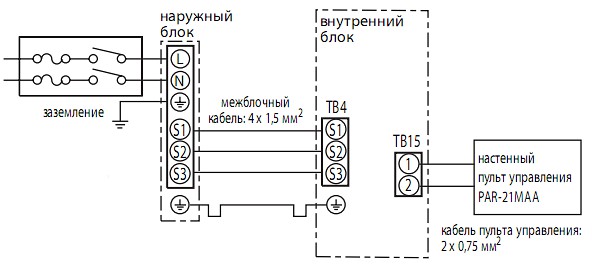

Схема соединений внутреннего и наружного блоков

Кабель электропитания (автоматический выключатель):
25/35: 3 х 1,5 мм² (10 A)
50: 3 х 2,5 мм² (20 A)
60/71: 3х2,5 мм² при длине менее 10 м (20 А)
3х4,0 мм² при длине менее 15 м (20 А)
3х6,0 мм² при длине менее 25 м (20 А)

Опции (аксессуары)

	Наименование	Описание
1	PAR-21MAA	Стандартный проводной пульт управления
2	PAR-30MAA	Новый проводной пульт управления
3	PAR-SL97A-E	Беспроводной пульт управления (используется в комплекте с приемником PAR-SA9CA-E)
4	PAR-SA9CA-E	Приемник ИК-сигналов для беспроводного пульта управления PAR-SL97A-E
5	PAC-KE07DM-E	Дренажный насос
6	PAC-SE41TS-E	Выносной датчик комнатной температуры
7	PAC-SA88HA-E	Ответная часть к разъему CN51 (индикация: «включение/выключение», «неисправность»)
8	PAC-SE55RA-E	Ответная часть к разъему CN32 (управление: «включение/выключение», «блокировка пульта»)
9	MAC-397IF-E	Конвертер для внешних цепей управления и контроля
10	MAC-821SC-E	Центральный пульт (вкл/выкл) на 8 блоков
11	MAC-399IF-E	Конвертер для подключения к сигнальной линии City Multi — M-NET
12	ME-AC-KNX-1-V2	Конвертер для подключения в сеть KNX TP-1 (EIB)
13	ME-AC-MBS-1	Конвертер для подключения в сеть RS485/Modbus RTU
14	ME-AC-LON-1	Конвертер для подключения в сеть LonWorks
15	ME-AC-SMS-32	GSM-модем для управления сплит-системой посредством SMS-сообщений. Применяется совместно с ME-AC-MBS-1.
