Mitsubishi Electric SLZ-KA VAL - кассетные 4-поточные инверторные кондиционеры

Охлаждение-нагрев: 2,5-4,6 кВт

Инверторный кондиционер Mitsubishi Electric SLZ-KA VAL

Описание прибора

  • Компактный дизайн для установки в ячейки потолка 600х600 мм. Высота блока — 235 мм.
  • Встроенный дренажный насос: напор до 500 мм водяного столба.
  • Воздушные заслонки с электроподогревом и без теплоизоляции для удобства очистки.
  • Значительные возможности по длине магистрали хладагента и перепаду высот.
  • Охлаждение — до -15°С (SUZ-KA50VA2).
  • Беспроводный ИК-пульт поставляется в комплекте с внутренним блоком (SLZ-KA VAL). Предусмотрена возможность подключения 2 вариантов настенных пультов: стандартный проводной пульт управления PAR-21MAA или новый проводной пульт PAR-30MAA.
  • Новый проводной пульт управления PAR-30MAA оснащен большим жидкокристаллическим экраном с подсветкой. Интерфейс пользователя полностью русифицирован.

Сплит-система с кассетным внутренним блоком 600 x 600 мм(охлаждение - нагрев)

Внутренний блок (ВБ) SLZ-KA25VAL SLZ-KA35VAL SLZ-KA50VAL
Декоративная панель SLP-2ALW

Напряжение электропитания (В, ф, Гц)

220-240 B, 1 фаза, 50 Гц

Охлаждение

производительность

кВт

2,5 (0,9 - 3,2)

3,5 (1,0 - 3,9)

4,6 (1,1 - 5,2)

потребляемая мощность

кВт

0,68

1,04

1,53

энергоэффективность EER

3,68 (A)

3,37 (A)

3,01 (B)

уровень шума ВБ

дБ(А)

28 - 31 - 37

29 - 33 - 38

30 - 34 - 39

уровень шума НБ

дБ(А)

46

47

53

расход воздуха ВБ

м3/ч

480 - 540 - 600

480 - 540 - 660

480 - 540 - 660

Нагрев

производительность

кВт

3,2 (0,9 - 4,5)

4,0 (0,9 - 5,0)

5,0 (0,9 - 6,5)

потребляемая мощность

кВт

0,85

1,09

1,55

энергоэффективность COP

3,76 (A)

3,67 (A)

3,22 (C)

уровень шума ВБ

дБ(А)

28 - 31 - 37

29 - 33 - 38

30 - 34 - 39

уровень шума НБ

дБ(А)

46

48

55

расход воздуха ВБ

м3/ч

480 - 540 - 600

480 - 540 - 660

480 - 540 - 660

Завод (страна)

MITSUBISHI ELECTRIC CONSUMER PRODUCTS (THAILAND) CO., LTD (Таиланд)

Внутренний блок

потребляемая мощность

Вт

75

85

85

габариты блока: ШхДхВ

мм

570х570х235

570х570х235

570х570х235

габариты панели: ШхДхВ

мм

650х650х20

650х650х20

650х650х20

диаметр дренажа

мм

VP25

VP25

VP25

вес

кг

16,5 (+ декоративная панель 3,0 кг)

Наружный блок (НБ)

SUZ-KA25VA2

SUZ-KA35VA2

SUZ-KA50VA2

Максимальный рабочий ток

А

8,5

9,6

16,7

Диаметр труб: жидкость

мм (дюйм)

6,35 (1/4)

6,35 (1/4)

Диаметр труб: газ

мм (дюйм)

9,52 (3/8)

12,7 (1/2)

Фреонопровод между блоками

длина

м

20

20

30

перепад высот

м

12

12

30

Гарантированный диапазон наружных температур

охлаждение

-10 ~ +46°C по сухому термометру

-15 ~ +43°C по сухому термометру

обогрев

-10 ~ +24°C по мокрому термометру (при интенсивной эксплуатации в режиме нагрева рекомендуется устанавливать в поддон наружного блока электрический нагреватель для предотвращения замерзания конденсата)

Наружный блок

габариты: ШхДхВ

мм

800x285x550

800x285x550

840x330x850

вес

кг

30,0

33,0

53,0

Формирование синхронных мульти-сплит систем (все внутренние блоки работают одновременно)

  SL7-KA35VAL SLZ-KA50VAL
Наружный блок Power Inverter

PUHZ-RP71VHA4

2 внутренних блока: 35+35

-

разветвитель

MSDD-50TR-E

-

PUHZ-RP100V(Y)KA

-

2 внутренних блока: 50+50

разветвитель

-

MSDD-50TR-E

PUHZ-RP140V(Y)KA

-

3 внутренних блока: 50+50+50

разветвитель

-

MSDT-111R-E

PUHZ-RP200YKA

-

4 внутренних блока: 50+50+50+50

разветвитель

-

MSDF-1111R-E




SLZ-KA35VAL

SLZ-KA50VAL

Наружный блок Standard Inverter

PUHZ-P100YHA/ VHA3(R2 и старше)

-

2 внутренних блока: 50+50

разветвитель

-

MSDD-50TR-E

PUHZ-P140YHA/ VHA3(R2 и старше)

-

3 внутренних блока: 50+50+50

разветвитель

-

MSDT-111R-E

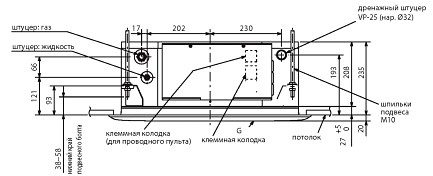

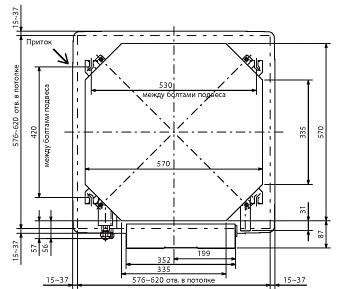

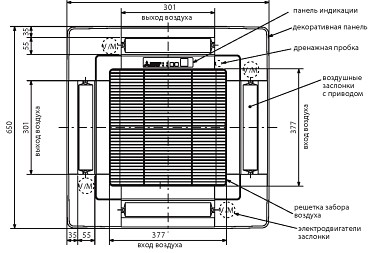

Размеры внутренних блоков кондиционеров Mitsubishi Electric SLZ-KA VAL

SLZ-KA25/35/50VAL

Размеры внутренних блоков Mitsubishi ElectricРазмеры внутренних блоков Mitsubishi Electric  Размеры внутренних блоков Mitsubishi Electric

Расход приточного воздуха (подача воздуха в блок)

Расход приточного воздуха (подача воздуха в блок)

Примечание: Расход приточного воздуха должен составлять не более 20% от номинального расхода блока.

Наружные блоки

SUZ-KA25/35VA2
Габариты (ШхДхВ) 800x285x550 мм

Наружный блок Mitsubishi Electric

SUZ-KA50VA2
Габариты (ШхДхВ) 840x330x850 мм

Наружный блок Mitsubishi Electric

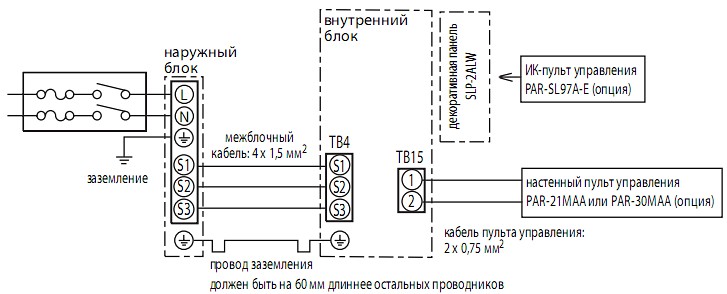

Схема соединений внутреннего и наружного блоков

Схема соединений внутреннего и наружного блоков

Опции (аксессуары)



Наименование

Описание

1

SLP-2AAW

Декоративная панель

2

PAR-FA32MA

Приемник ИК-сигналов (применяется с пультом PAR-SL97A-E)

3

PAR-SL97A-E

ИК-пульт управления (применяется с приемником PAR-FA32MA)

4

PAR-21MAA

Стандартный проводной пульт управления

5

PAR-30MAA

Новый проводной пульт управления

6

PAC-SE41TS-E

Выносной датчик комнатной температуры

7

PAC-SA88HA-E

Ответная часть к разъему CN51 (индикация: «включение/выключение», «неисправность»)

8

PAC-SE55RA-E

Ответная часть к разъему CN32 (управление: «включение/выключение», «блокировка пульта»)

9

MAC-397IF-E

Конвертер для подключения внешних цепей управления и контроля

10

MAC-821SC-E

Центральный пульт (вкл/выкл) на 8 блоков

11

MAC-399IF-E

Конвертер для подключения к сигнальной линии City Multi — M-NET

12

ME-AC-KNX-1-V2

Конвертер для подключения в сеть KNX TP-1 (EIB)

13

ME-AC-MBS-1

Конвертер для подключения в сеть RS485/Modbus RTU

14

ME-AC-LON-1

Конвертер для подключения в сеть LonWorks

15

ME-AC-SMS-32

GSM-модем для управления сплит-системой посредством SMS- сообщений. Применяется совместно с ME-AC-MBS-1.
