Гидромодули Stiebel Eltron для тепловых насосов
нагрев: 5,0-14,0 кВт
Компания Stiebel Eltron (Германия) производит по заказу Mitsubishi Electric два типа гидромодулей: EHST20BYS9 и EHST20XYS9. Агрегат EHST20BYS9 имеет встроенный теплообменник «фреон-вода» и предназначен для подключения к тепловым насосам POWER Inverter PUHZ-RP и ZUBADAN Inverter PUHZ-HRP. Агрегат EHST20XYS9 не имеет встроенного теплообменника «фреон-вода» и комбинируется с тепловыми насосами POWER Inverter PUHZ-W и ZUBADAN Inverter PUHZ-HW.
Оба типа гидромодулей содержат следующие компоненты:
- накопительный бак емкостью 200 л (полезный объем 165 л);
- циркуляционный насос первичного контура;
- 3-х ходовой клапан;
- электрический нагреватель (мощность от 2,6 до 8,8 кВт);
- специализированный управляющий контроллер.
Гидромодуль Stiebel Eltron EHST20BYS9 для тепловых насосов POWER Inverter PUHZ-RP
| POWER Inverter |
Наименование комплекта (гидромодуль и наружный блок) |
EH-S20-RP68V |
EH-S20-RP75V
EH-S20-RP105Y |
EH-S20-RP115Y |
| Наименование гидромодуля (встроен теплообменник «фреон-вода») |
EHST20BYS9 |
EHST20BYS9
EHST20BYS9 |
EHST20BYS9 |
Электропитание |
1 фаза, 220 В, 50 Гц (3 фазы, 380 В, 50 Гц при использовании электронагревателя) |
Вес |
|
кг |
210 |
Габаритные размеры (Ш х Г х В) |
|
мм |
600 х 734 х 1699 |
Объем бака / полезный объем |
|
л |
200/ 165 |
Соединения: диаметр х толщина стенки |
|
мм |
ø22 х 1 |
| |
Наименование теплового насоса (наружный блок) |
|
PUHZ-RP60VHA |
PUHZ-RP71VHA PUHZ-RP100YKA |
PUHZ-RP125YKA |
Теплопроизводительность |
кВт |
воздух +7°С, вода +35°С |
7,00 |
8,00 |
11,20 |
14,00 |
Потребляемая мощность |
кВт |
1,64 |
1,91 |
2,67 |
3,39 |
Коэффициент производительности (СОР) |
4,27 |
4,19 |
4,19 |
4,13 |
Теплопроизводительность |
кВт |
воздух -7°С, вода +35°С |
6,00 |
6,00 |
8,30 |
9,50 |
Потребляемая мощность |
кВт |
2,46 |
2,46 |
3,47 |
4,02 |
Коэффициент производительности (СОР) |
2,44 |
2,44 |
2,39 |
2,36 |
Теплопроизводительность |
кВт |
воздух -15°С, вода +35°С |
4,20 |
4,20 |
5,80 |
6,90 |
Потребляемая мощность |
кВт |
2,28 |
2,28 |
3,39 |
4,03 |
Коэффициент производительности (СОР) |
1,84 |
1,84 |
1,71 |
1,71 |
Уровень шума |
дБ(А) |
48 |
48 |
51 |
52 |
Габаритные размеры (Ш х Г х В) |
мм |
950 х 330 х 943 |
950 х 330 х 943 |
1050 х 330 х 1338 |
1050х330х1338 |
Вес |
кг |
67 |
75 |
124 |
126 |
Длина магистрали хладагента |
м |
50 |
50 |
75 |
75 |
Перепад высот |
м |
30 |
30 |
30 |
30 |
Диаметр трубопроводов хладагента |
жидкость/газ |
мм (дюйм) |
9,58 (3/8) / 15,88 (5/8) |
Электропитание |
|
|
1 фаза, 220 В, 50 Гц |
3 фазы, 380 В, 50 Гц |
Максимальный рабочий ток |
|
А |
19,0 |
19,0 |
8,0 |
9,5 |
Автоматический выключатель |
|
А |
25 |
25 |
16 |
16 |
| Гарантированный диапазон наружных температур |
отопление |
по мокр. терм. |
-20 ~+35°C |
охлаждение |
по сух. терм. |
-15 ~+46°C |
Гидромодуль Stiebel Eltron EHST20BYS9 для тепловых насосов ZUBADAN Inverter PUHZ-RP
| ZUBADAN Inverter |
Наименование комплекта (гидромодуль и наружный блок) |
EH-S20-HRP80V |
EH-S20-HRP112V |
EH-S20-HRP112Y |
EH-S20-HRP140Y |
| Наименование гидромодуля (встроен теплообменник «фреон-вода») |
EHST20BYS9 |
EHST20BYS9 |
EHST20BYS9 |
EHST20BYS9 |
Электропитание |
1 фаза, 220 В, 50 Гц (3 фазы, 380 В, 50 Гц при использовании электронагревателя) |
Вес |
кг |
210 |
Габаритные размеры (Ш х Г х В) |
мм |
600 х 734 х 1699 |
Объем бака / полезный объем |
л |
200/ 165 |
Соединения: диаметр х толщина стенки |
мм |
22 х 1 |
| |
Наименование теплового насоса (наружный блок) |
PUHZ-HRP71VHA |
PUHZ-HRP100VHA |
PUHZ-HRP100YHA |
PUHZ-HRP125YHA |
Теплопроизводительность кВт |
воздух +7°С, вода +35°С |
8,00 |
11,20 |
11,20 |
14,00 |
Потребляемая мощность кВт |
1,82 |
2,63 |
2,63 |
3,32 |
Коэффициент производительности (СОР) |
4,40 |
4,26 |
4,26 |
4,22 |
Теплопроизводительность кВт |
воздух -7°С, вода +35°С |
8,00 |
11,20 |
11,20 |
14,00 |
Потребляемая мощность кВт |
3,00 |
4,41 |
4,41 |
5,60 |
Коэффициент производительности (СОР) |
2,67 |
2,54 |
2,54 |
2,32 |
Теплопроизводительность кВт |
воздух -15°С, вода +35°С |
8,00 |
11,20 |
11,20 |
14,0 |
Потребляемая мощность кВт |
3,81 |
4,93 |
4,93 |
5,58 |
Коэффициент производительности (СОР) |
2,10 |
2,03 |
2,03 |
1,97 |
Уровень шума |
дБ(А) |
52 |
52 |
52 |
52 |
Габаритные размеры (Ш х Г х В) |
мм |
950 х 330 х 1350 |
950 х 330 х 1350 |
950 х 330 х 1350 |
950 х 330 х 1350 |
Вес |
кг |
120 |
135 |
135 |
135 |
Длина магистрали хладагента |
м |
75 |
75 |
75 |
75 |
Перепад высот |
м |
30 |
30 |
30 |
30 |
Диаметр трубопроводов хладагента жидкость/газ |
мм (дюйм) |
9,58 (3/8) / 15,88 (5/8) |
Электропитание |
1 фаза, 220 В, 50 Гц |
3 фазы, 380 В, 50 Гц |
Максимальный рабочий ток |
А |
30,0 |
36,0 |
14,0 |
14,0 |
Автоматический выключатель |
А |
32 |
40 |
16 |
16 |
Гарантированный диапазон наружных температур |
отопление |
-25 ~+35°C |
охлаждение |
-15 ~+46°C |
Гидромодуль Stiebel Eltron EHST20XYS9 для тепловых насосов POWER Inverter PUHZ-W и ZUBADAN Inverter PUHZ-HW
| |
POWER Inverter |
ZUBADAN Inverter |
Наименование комплекта (гидромодуль и наружный блок) |
EH -P20-W50V |
EH -P20-W85V |
EH -P20-HW112Y |
EH -P20-HW140V |
EH -P20-HW140Y |
| Наименование гидромодуля (нет встроенного теплообменника «фреон-вода») |
EHST20XYS9 |
EHST20XYS9 |
EHST20XYS9 |
EHST20XYS9 |
EHST20XYS9 |
Электропитание |
1 фаза, 220 В, 50 Гц (3 фазы, 380 В, 50 Гц при использовании электронагревателя) |
Вес |
кг |
210 |
Габаритные размеры (Ш х Г х В) |
мм |
600 х 734 х 1699 |
Объем бака / полезный объем |
л |
200/ 165 |
Соединения: диаметр х толщина стенки |
мм |
22 х 1 |
| |
Наименование теплового насоса (наружный блок) |
PUHZ- W50VHA |
PUHZ-W85VHA |
PUHZ-HW112YHA |
PUHZ-HW140VHA |
PUHZ-HW140YHA |
Теплопроизводительность |
кВт |
воздух +7°С, вода +35°С |
5,00 |
9,00 |
11,20 |
14,0 |
14,0 |
Потребляемая мощность |
кВт |
1,22 |
2,34 |
2,64 |
3,34 |
3,34 |
Коэффициент производительности (СОР) |
4,10 |
3,85 |
4,24 |
4,19 |
4,19 |
Теплопроизводительность |
кВт |
воздух -7°С, вода +35°С |
4,50 |
7,60 |
11,20 |
13,00 |
13,00 |
Потребляемая мощность |
кВт |
1,65 |
3,16 |
4,42 |
5,62 |
5,62 |
Коэффициент производительности (СОР) |
2,73 |
2,41 |
2,53 |
2,31 |
2,31 |
Теплопроизводительность |
кВт |
воздух -15°С, вода +35°С |
3,50 |
5,50 |
10,00 |
11,00 |
11,00 |
Потребляемая мощность |
кВт |
1,56 |
3,10 |
4,94 |
5,60 |
5,60 |
Коэффициент производительности (СОР) |
2,24 |
1,77 |
2,02 |
1,96 |
1,96 |
Уровень шума |
дБ(А) |
46 |
48 |
53 |
53 |
53 |
Габаритные размеры (Ш х Г х В) |
мм |
950 х 330 х 740 |
950 х 330 х 943 |
1020 х 330 х 1350 |
1020 х 330 х 1350 |
1050 х 330 х 1338 |
Вес |
кг |
64 |
77 |
148 |
134 |
148 |
Заводская заправка хладагента |
кг |
1,7 |
2,4 |
4,0 |
4,3 |
|
Электропитание |
1 фаза, 220 В, 50 Гц |
1 фаза, 220 В, 50 Гц |
3 фазы, 380 В, 50 Гц |
1 фаза, 220 В, 50 Гц |
3 фазы, 380 В, 50 Гц |
Максимальный рабочий ток |
А |
13,0 |
23,0 |
13,0 |
35,0 |
13,0 |
Автоматический выключатель |
А |
16 |
25 |
16 |
40 |
16 |
| Гарантированный диапазон наружных температур |
отопление |
-20 ~+35°C |
-25 ~ +35°C |
охлаждение |
-15 ~+46°C |
-15 ~ +46°C |

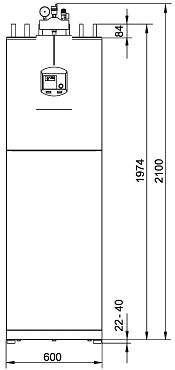

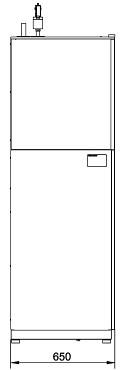

Размеры и соединения гидромодуля Stiebel Eltron
Гидромодули EHST20BYS9 и EHST20XYS9   |

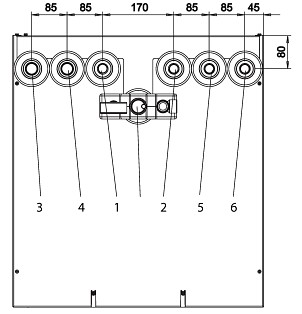

Подключение гидромодуля (вид сверху)  |
1. Обратная вода (отопление)
2. Прямая вода (отопление)
3. Обратная вода (PUHZ-(H)W) / фреонопровод (PUHZ-(H)RP)
4. Прямая вода (PUHZ-(H)W) / фреонопровод (PUHZ-(H)RP)
5. Выход горячей воды
6. Вход холодной воды
7. Группа безопасности
Фрагмент гидромодуля EHST20XYS9
Выбор мощности электронагревателя
Мощность |
Подключение электропитания |
2,6 кВт |
L1 |
|
|
N |
PE |
3,0 кВт |
|
L2 |
|
N |
PE |
3,2 кВт |
|
|
L3 |
N |
PE |
5,6 кВт |
L1 |
L2 |
|
N |
PE |
5,8 кВт |
L1 |
|
L3 |
N |
PE |
6,2 кВт |
|
L2 |
L3 |
N |
PE |
8,8 кВт |
L1 |
L2 |
L3 |
N |
PE |
