Mitsubishi Electric SUZ-KA, PUHZ-P - наружные блоки кондиционеров Mr. SLIM

Серия STANDARD Inverter

охлаждение-нагрев: 3,7-22,0 кВт

SUZ-KA35

Наружный блок Mitsubishi Electric SUZ-KA35

SUZ-KA50/60/71

Наружный блок Mitsubishi Electric SUZ-KA50/60/71

PUHZ-P100
Наружный блок Mitsubishi Electric PUHZ-P100
PUHZ-P125-250
Наружный блок Mitsubishi Electric PUHZ-P125-250

Описание прибора

  • Высокая энергоэффективность.
  • Уровень шума может быть снижен на 3-4 дБ при включении ночного режима (PUHZ-P).
  • Допускается формирование мульти-сплит систем — до 4 внутренних блоков (только PUHZ-P).
  • Внешнее ограничение производительности: 0%, 50% или 75% (PUHZ-P).
  • Функция Replace technology (использование фреоно-проводов от систем на R22) в данной серии не реализована.
  • Ротация и резервирование не может быть организована в системах на базе наружных блоков SUZ-KA.
Параметр / модель

SUZ-KA35VA2

SUZ-KA50VA2

SUZ-KA60VA2

SUZ-KA71VA2

Холодопроизводительность

кВт

3,5 (1,0-3,9)

5,0 (1,1-5,6)

5,5 (1,1-6,3)

7,1 (0,9-8,3)

Теплопроизводительность

кВт

4,0 (0,9-5,0)

5,9 (1,1-7,2)

6,9 (0,9-8,0)

8,1 (0,9-10,4)

Потребляемая мощность (охлаждение)

кВт

1,06

1,78

1,96

2,46

Потребляемая мощность (обогрев)

кВт

1,10

1,84

2,45

2,36

Расход воздуха (макс)

м³/ч

2940

2940

2940

3425

Уровень шума (охлаждение / нагрев)

дБ(А)

47 / 48

53 / 55

53 / 55

55 / 55

Вес

кг

33,0

53,0

53,0

53,0

Габариты (ШхГхВ)

мм

800x285x550

840x330x850

840x330x880

Напряжение питания

В, ф, Гц

220-240 В, 1 фаза, 50 Гц

Максимальный рабочий ток

А

9,2

16,0

16,0

16,0

Рабочий ток

А

4,75

6,75

9,75

10,30

Диаметр трубок: жидкость

мм (дюйм)

6,35 (1/4)

6,35 (1/4)

6,35 (1/4)

9,52 (3/8)

Диаметр трубок: газ

мм (дюйм)

9,52 (3/8)

12,7 (1/2)

15,88 (5/8)

15,88 (5/8)

Максимальная длина магистрали

м

20

30

30

30

Максимальный перепад высот

м

12

30

30

30

Заводская заправка хладагента

кг

1,05

1,60

1,80

2,00

Гарантированный диапазон наружных температур

охлаждение

-10 ... +46°C по сухому термометру

-15 ... +43°C по сухому термометру

нагрев

-11 ... +18°C по мокрому термометру (-10 ... +24°C по сухому термометру)

Завод (страна)

MITSUBISHI ELECTRIC CONSUMER PRODUCT (THAILAND) CO., LTD (Таиланд)

Применяется в комплекте с внутренним блоком

Бытовая серия: SEZ-KD, SLZ-KA

Промышленная серия: PLA-RP, PEAD-RP, PCA-RP KAQ


Параметр / модель

PUHZ- P100VHA/YHA

PUHZ- P125VHA/YHA

PUHZ- P140VHA/YHA

PUHZ- P200YHA

PUHZ- P250YHA

Холодопроизводительность

кВт

9,4 (4,9-11,2)

12,3 (5,5-14,0)

13,6 (5,5-15,0)

19,0 (9,0-22,4)

22,0 (11,2-28,0)

Теплопроизводительность

кВт

11,2 (4,5-12,5)

14,0 (5,0-16,0)

16,0 (5,0-18,0)

22,4 (9,5-25,0)

27,0 (12,5-31,5)

Потребляемая мощность (охлаждение)

кВт

3,12

4,09

5,21

7,21

8,44

Потребляемая мощность (обогрев)

кВт

3,28

4,11

4,98

7,36

8,47

Расход воздуха (макс)

м³/ч

3600

6000

6000

7800

7800

Уровень шума (охлаждение / нагрев)

дБ(А)

50 / 54

51 / 55

52 / 56

59 / 59

59 / 59

Вес

кг

75,0

123,0

123,0

126,0

133,0

Габариты (ШхДхВ)

мм

950x330x943

950x330x1350

950x330x1350

Напряжение питания

В, ф, Гц

220-240 В, 1 фаза, 50 Гц / 380-415 В, 3 фазы, 50 Гц

380-415 В, 3 фазы, 50 Гц

Максимальный рабочий ток

А

28,00 / 13

28,00 / 13

29,50 / 13

19,0

21,0

Рабочий ток (режим охлаждения)

А

12,26 / 4,78

17,37 / 6,18

22,48 / 7,92

9,47

11,0

Диаметр трубок: жидкость

мм (дюйм)

9,52 (3/8)

9,52 (3/8)

12,7 (1/2)

Диаметр трубок: газ

мм (дюйм)

15,88 (5/8)

28,6 (1-1/8)

28,6 (1-1/8)

Максимальная длина магистрали

м

50

70

Максимальный перепад высот

м

30

30

Заводская заправка хладагента

кг

2,70

4,50

4,50



Гарантированный диапазон наружных температур

охлаждение

-15 ... +46° C по сухому термометру (при использовании панели защиты от ветра)

нагрев

-12...+15° C по мокрому термометру (-11... +21° C по сухому термометру)

Завод (страна)

MITSUBISHI ELECTRIC UK LTD. AIR CONDITIONER PLANT (Великобритания)

MITSUBISHI ELECTRIC CORPORATION SHIZUOKA WORKS (Япония)

Применяется в комплекте с внутренним блоком

Промышленная серия: PLA-RP, PEAD-RP, PKA-RP, PCA-RP, PSA-RP (индекс 35-140)

PEA-RP200GAQ PEA-RP400GAQ

PEA-RP250GAQ PEA-RP500GAQ

Размеры наружных блоков Mitsubishi Electric SUZ-KA

НАРУЖНЫЕ БЛОКИ: SUZ-KA35VA2

Размеры наружных блоков Mitsubishi Electric Размеры наружных блоков Mitsubishi Electric Размеры наружных блоков Mitsubishi Electric Размеры наружных блоков Mitsubishi Electric

НАРУЖНЫЕ БЛОКИ: SUZ-KA50VA2 SUZ-KA60VA2

Размеры наружных блоков Mitsubishi Electric Размеры наружных блоков Mitsubishi Electric Размеры наружных блоков Mitsubishi Electric Размеры наружных блоков Mitsubishi Electric

Обычно открыто. Не менее 500 мм при отсутствии препятствий сзади, сверху и с боковых сторон.

НАРУЖНЫЕ БЛОКИ: SUZ-KA71VA2

Размеры наружных блоков Mitsubishi Electric Размеры наружных блоков Mitsubishi Electric Размеры наружных блоков Mitsubishi Electric Размеры наружных блоков Mitsubishi Electric

* Регулирование количества хладагента (R410A)

Наружный прибор заправлен достаточным количеством хладагента при длине магистрали хладагента до 7 м (5 м - SUZ-KA35VA2). Если длина трубы превышает 7 м (5 м - SUZ-KA35VA2), то необходима дополнительная заправка хладагента (R410A).

Количество хладагента, которое необходимо добавить в систему

SUZ-KA35VA2

30 г/м х (длина трубы хладагента (м) - 5)

SUZ-KA50VA2 SUZ-KA60VA2

20 г/м х (длина трубы хладагента (м) - 7)

SUZ-KA71VA2

55 г/м х (длина трубы хладагента (м) - 7)

Размеры наружных блоков Mitsubishi Electric PUHZ-P

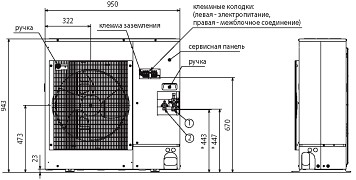

НАРУЖНЫЕ БЛОКИ: PUHZ-P100VHA/YHA

Размеры наружных блоков Mitsubishi Electric Размеры наружных блоков Mitsubishi Electric Размеры наружных блоков Mitsubishi Electric Размеры наружных блоков Mitsubishi Electric

НАРУЖНЫЕ БЛОКИ: PUHZ-P125VHA/YHA PUHZ-P140VHA/YHA PUHZ-P200YHA PUHZ-P250YHA

Размеры наружных блоков Mitsubishi Electric Размеры наружных блоков Mitsubishi Electric Размеры наружных блоков Mitsubishi Electric Размеры наружных блоков Mitsubishi Electric Размеры наружных блоков Mitsubishi Electric

Опции (аксессуары)



Наименование

Описание

1

PAC-SF81MA-E

Конвертер для подключения к сигнальной линии City Multi — M-NET (PUHZ-P100-250)

2

PAC-SK52ST

Диагностическая плата (PUHZ-P100-250)

3

PAC-SG61DS-E

Дренажный штуцер (PUHZ-P100-250)

4

PAC-SG59SG-E

Решетка для изменения направления выброса воздуха (PUHZ-P100 — 1 шт., PUHZ-P125, 140, 200, 250 — 2 шт.)

5

PAC-SH63AG-E

Панель защиты от ветра: охлаждение до -15 °С (PUHZ-P100 — 1 шт., PUHZ-P125, 140, 200, 250 — 2 шт.)

6

PAC-SG64DP-E

Дренажный поддон (PUHZ-P100-250)

7

PAC-SG82DR-E

Фильтр-осушитель: диаметр 3/8 (PUHZ-P100-200)

8

PAC-SG85DR-E

Фильтр-осушитель: диаметр 1/2 (PUHZ-P250)

9

MSDD-50TR-E

Разветвитель для мульти-сплит системы 50:50 (PUHZ-P100-140)

10

MSDD-50WR-E

Разветвитель для мульти-сплит системы 50:50 (PUHZ-P200, 250)

11

MSDT-111R-E

Разветвитель для мульти-сплит системы 33:33:33 (PUHZ-P140, 200, 250)

12

MSDF-1111R-E

Разветвитель для мульти-сплит системы 25:25:25:25 (PUHZ-P200, 250)

13

PAC-SG75RJ-E

Переходник 15,88-19,05 (PUHZ-P100-250)

14

PAC-IF011B-E

Контроллер компрессорно-конденсаторных агрегатов для секций охлаждения и нагрева приточных установок и центральных кондиционеров
